Gladiator UTV1000

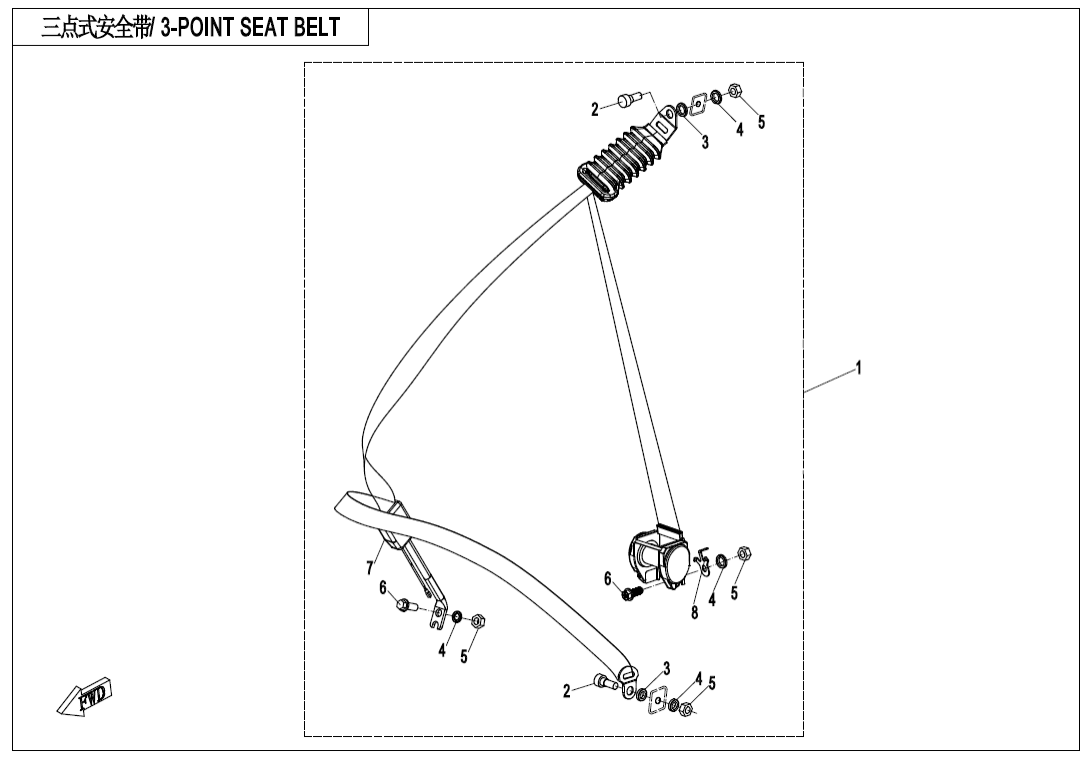

T1B (2018) F34‑1 3‑POINT SEAT BELT F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)  F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)  F02 MUFFLER (40)  F03 FRAME (36)  F04‑1 FRONT PLASTICS (39)  F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)  F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)  F04‑3 MIDDLE PLASTICS (23)  F04‑4 MIDDLE PLASTICS (16)  F04‑5-V1 REAR PLASTICS (8)  F04‑5-V2 REAR PLASTICS (10)  F04‑6-V1 BOTTOM PLASTICS (7)  F04‑6-V2 BOTTOM PLASTICS (8)  F05‑1 FRONT SUSPENSION (26)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07‑B FRONT WHEEL(ALUMINUM) (12)  F08 BRAKE SYSTEM (51)  F10 STEERING SYSTEM(EPS) (43)  F11‑B REAR WHEEL(ALUMINUM) (12)  F12 FUEL TANK (24)  F13 SEAT (24)  F15‑1-V1 ELECTRIC SYSTEM (55)  F15‑1-V2 ELECTRIC SYSTEM (57)  F15‑2 TOWING WINCH (14)  F15‑3 FUEL INJECTION SYSTEM (8)  F16 LIGHTS (10)  F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)  F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)  F18 COOLING SYSTEM (30)  F19‑1-A WARNING DECAL KITS(EURO) (20)  F19‑2-A DECAL KITS(ATHENS BLUE) (9)  F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)  F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)  F20 TOOLS (6)  F22‑1 CARGO BOX (32)  F22‑2 CARGO BOX (35)  F23 BUMPER @^ CAB FRAME (17)  F26‑1 BODY ACCESSORIES (6)  F26‑2 BODY ACCESSORIES (10)  F26‑3 BODY ACCESSORIES (4)  F27 FRONT CV SHAFT (6)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (24)  F31 FRONT AXLE (60)  F32 GEAR SHIFTING (22)  F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)  F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)  F34‑1 3‑POINT SEAT BELT (8)  F34‑2 3‑POINT SEAT BELT (9)  F37‑1 LEFT DOORS (27)  F37‑2-V1 LEFT DOORS (56)  F37‑2-V2 LEFT DOORS (56)  F37‑3 RIGHT DOORS (27)  F37‑4-V1 RIGHT DOORS (56)  F37‑4-V2 RIGHT DOORS (56)  F38 OWNER'S MANUAL (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)  F41 AIR FILTER ASSY. (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

SAFETY BELT, OPERATOR

5HY0-341100

Alternativy: 5HY0-341100-10000

Počet 1 Cena 2 379
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

BOLT, GUIDE RING

9030-341005

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

φ11.3 DISTANCE RING

9030-341003

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

Podložka

30302-120110

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
05
Název součástky
Kód součástky

7/16 NUT

9030-341002

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
06
Název součástky
Kód součástky

Šroub

9030-341006

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
07
Název součástky
Kód součástky

FASTENER ASSY, LH

5HY0-341110

Počet 1 Cena 363
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

POSITION PLATE, BRACKET

5HY0-341101

Počet 1 Cena cena není stanovena není skladem
