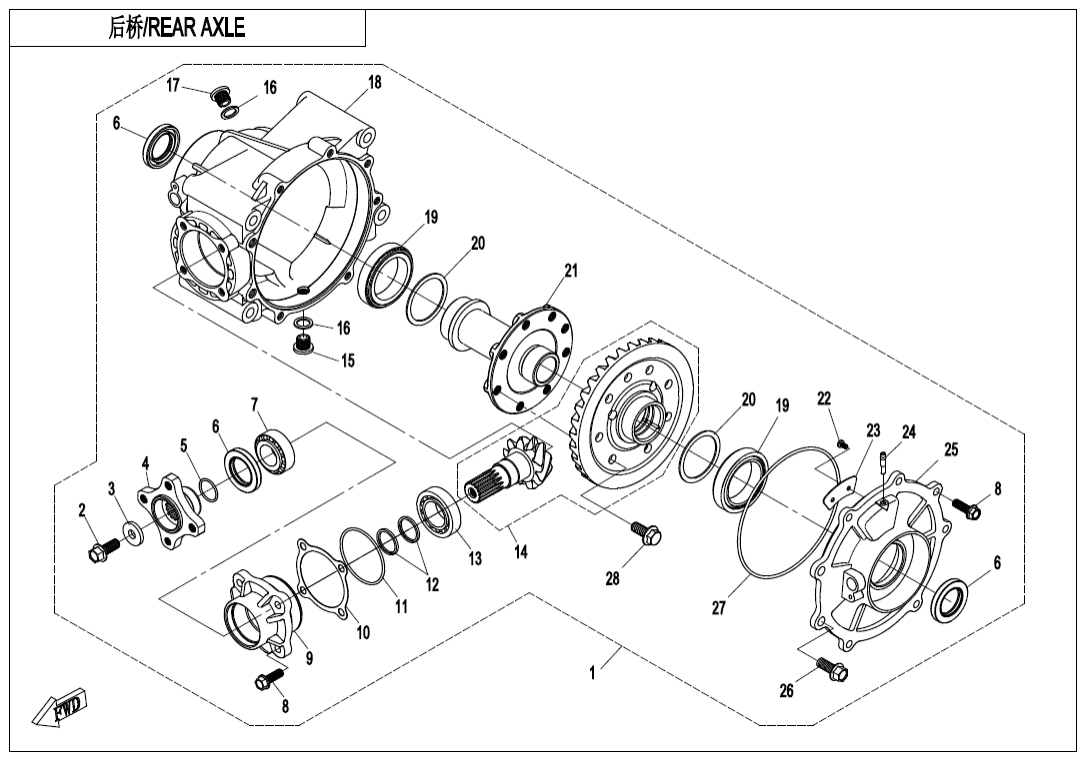

F33-B-V2 REAR AXLE(NON DIFFERENTIAL)

Gladiator UTV1000

T1B (2018) F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) F00‑1 ENGINE MOUNTING PARTS (8) F00‑2 CVT AIR PIPE@^SIDE COVER (7) F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5) F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4) F02 MUFFLER (40) F03 FRAME (36) F04‑1 FRONT PLASTICS (39) F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35) F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40) F04‑3 MIDDLE PLASTICS (23) F04‑4 MIDDLE PLASTICS (16) F04‑5-V1 REAR PLASTICS (8) F04‑5-V2 REAR PLASTICS (10) F04‑6-V1 BOTTOM PLASTICS (7) F04‑6-V2 BOTTOM PLASTICS (8) F05‑1 FRONT SUSPENSION (26) F05‑2 FRONT SHOCK ABSORBER (3) F06‑1 REAR SUSPENSION (32) F06‑2 REAR SHOCK ABSORBER (3) F07‑B FRONT WHEEL(ALUMINUM) (12) F08 BRAKE SYSTEM (51) F10 STEERING SYSTEM(EPS) (43) F11‑B REAR WHEEL(ALUMINUM) (12) F12 FUEL TANK (24) F13 SEAT (24) F15‑1-V1 ELECTRIC SYSTEM (55) F15‑1-V2 ELECTRIC SYSTEM (57) F15‑2 TOWING WINCH (14) F15‑3 FUEL INJECTION SYSTEM (8) F16 LIGHTS (10) F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3) F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3) F18 COOLING SYSTEM (30) F19‑1-A WARNING DECAL KITS(EURO) (20) F19‑2-A DECAL KITS(ATHENS BLUE) (9) F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9) F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9) F20 TOOLS (6) F22‑1 CARGO BOX (32) F22‑2 CARGO BOX (35) F23 BUMPER @^ CAB FRAME (17) F26‑1 BODY ACCESSORIES (6) F26‑2 BODY ACCESSORIES (10) F26‑3 BODY ACCESSORIES (4) F27 FRONT CV SHAFT (6) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (24) F31 FRONT AXLE (60) F32 GEAR SHIFTING (22) F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50) F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50) F34‑1 3‑POINT SEAT BELT (8) F34‑2 3‑POINT SEAT BELT (9) F37‑1 LEFT DOORS (27) F37‑2-V1 LEFT DOORS (56) F37‑2-V2 LEFT DOORS (56) F37‑3 RIGHT DOORS (27) F37‑4-V1 RIGHT DOORS (56) F37‑4-V2 RIGHT DOORS (56) F38 OWNER'S MANUAL (1) F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10) F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11) F41 AIR FILTER ASSY. (23)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky REAR AXLE Q860-330000-40000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky BOLT M10×1.25×20 0GR0-062203	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky WASHER 10×27.5×4 0GR0-062204	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky COUPLER Q850-331002	Počet 1	Cena 914 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky O-SEAL RING 25×2 0800-062205	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky OIL SEAL 35×50×7 0800-062204	Počet 3	Cena 174 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky Ložisko 30409-02500	Počet 1	Cena 696 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky BOLT M8×28 0110-060011-0010 Alternativy: 0JYA-062104	Počet 10	Cena 14,51 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky BEARING SEAT Q830-311002-00001	Počet 1	Cena 508 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky ADJUSTING WASHER Q830-310023-00200	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky ADJUSTING WASHER Q830-310023-00100	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky O-RING 55*2.5 Q830-310006-10000	Počet 1	Cena 72,54 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-01400	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-01300	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-01200	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-01100	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-01000	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00900	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00800	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00700	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00600	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00500	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00400	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00300	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00200	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky ADJUSTING WASHER 32×25.4 Q830-311003-00100	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky Ložisko 30409-03000	Počet 1	Cena 595 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky BEVEL GEAR ASSY, REAR GEAR CASE Q860-3300A0-00001 Alternativy: Q860-3300A0-00002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 15	Název součástky Kód součástky OIL DRAIN BOLT, MAGNETIC(M14X1.25X12) 0180-332100	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky GASKET 14 0180-011006	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky BOLT M14×1.25×12 0180-021008-0010	Počet 1	Cena 58,03 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky CASE, REAR AXLE Q860-330001 Alternativy: Q860-330001-00002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky Ložisko 30409-05000	Počet 2	Cena 2 539 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00900	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00800	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00700	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00600	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00500	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00400	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00300	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00200	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky ADJUSTING WASHER 61*50.5 Q820-330003-00100	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky MOUNTING BASE Q850-330003-00001	Počet 1	Cena 2 191 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky Šroub (vrut) 30105-040008410	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky OIL GUARD Q830-310022	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky JOINT , BREATHER HOSE 0180-311004-0020	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky COVER, REAR AXLE CASE Q860-330002-00001 Alternativy: Q860-330002-00003	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky BOLT M10×1.25×25 0180-330004-0010 Alternativy: 30001-102025810	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky O-SEAL RING 151×3 0180-334002	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky BOLT M10×1.25×22 0181-313100-0010	Počet 8	Cena 29,02 Kč	ks
