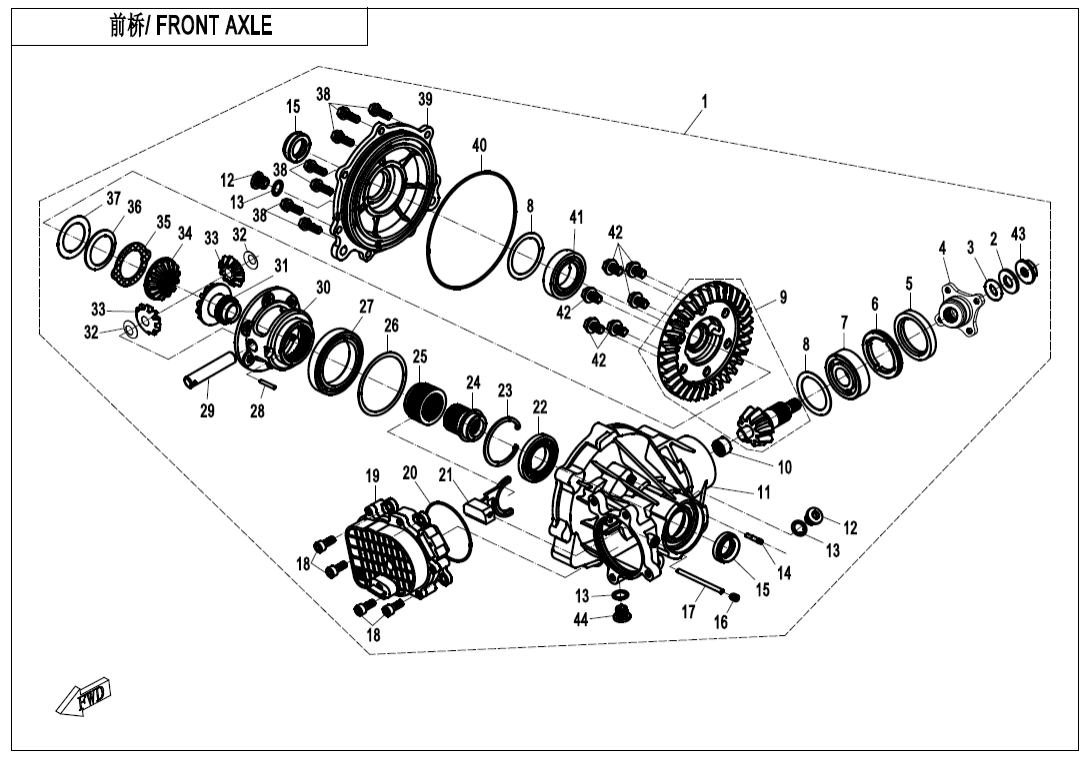

F31 FRONT AXLE
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky QDS1 FRONT GEAR CASEQ810-310000-10000 Alternativy: Q810-310000-10002 |
Počet 1 | Cena 35 704 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT WASHER0180-312005-0050 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky O-Kroužek0180-312006 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COUPLER, FRONT GEAR CASEQ810-311005 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL SEAL0180-312002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BEARING RETAINERQ810-311003 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BEARING 16017/C230400-02502 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(61*48*1.0)0180-310006-0005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(61*48*0.5)0180-310006-0004 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(61*48*0.4)0180-310006-0003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(61*48*0.3)0180-310006-0002 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(61*48*0.2)0180-310006-0001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(61*48*0.1)0180-310006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BEVEL GEAR COMP., FRONT AXLEQ810-310010 Alternativy: Q810-310010-00001 |
Počet 1 | Cena 6 587 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BEVEL GEAR ASSY, FRONT GEAR CASEQ810-310010-00001 Alternativy: Q810-310010-00002 |
Počet 1 | Cena 7 878 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NEEDLE BEARING30499-01502 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CASE , FRONT AXLEQ810-311001 Alternativy: Q810-311001-00001 |
Počet 1 | Cena 5 731 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M14×1.25×120180-021008-0010 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL SEAL 24×38×80180-311001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub (vrut)30130-080010810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PIN SHAFT0180-310002 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOTOR ASSY., FRONT AXLEQ800-314000 |
Počet 1 | Cena 5 455 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky O-RING φ81.2×1.90180-310001 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SHIFT FORK0180-315000 |
Počet 1 | Cena 754 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BEARING 1600730400-03501 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RETAINER 6230800-06200 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky DRIVE CLUTCH COVER0180-311003-0050 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky DRIVE CLUTCH0180-310003-0050 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUST SHIM(83*71*1.0)0180-310004-0005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUST SHIM(83*71*0.5)0180-310004-0004 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUST SHIM(83*71*0.4)0180-310004-0003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUST SHIM(83*71*0.3)0180-310004-0002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUST SHIM(83*71*0.2)0180-310004-0001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUSTING WASHER0180-310004 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BEARING 6191230499-06000 |
Počet 1 | Cena 2 089 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky PIN30906-0503000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky GEAR SHAFT(CENTER),DIFF0180-313002-10000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FRONT DIFFERENTIAL CASEQ810-313002-10000 |
Počet 1 | Cena 2 524 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky DRIVE GEAR, DIFFERENTIAL0180-313001-00001 |
Počet 1 | Cena 1 552 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky WEARING RING0181-313011 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky GEAR(CENTER), DIFFERENTIAL0180-313003-00004 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky DRIVEN GEAR,DIFFERENTIAL0180-313006-00001 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky GASKET0180-313009-0010 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky PLAIN WASHER0180-313005-10000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ADJUST GASKET0180-313010-0005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ADJUST GASKET0180-313010-0004 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ADJUST GASKET0180-313010-0003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ADJUST GASKET0180-313010-0002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ADJUST GASKET0180-313010-0001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ADJUST GASKET0180-313010 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Šroub0180-310100-0010 |
Počet 7 | Cena 29,02 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky CASE COVER, FRONT GEAR CASEQ810-310001-10000 Alternativy: Q810-310001-10002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky O-RING φ141×2.40180-310005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky BEARING 600730400-03502 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky BOLT M10×1.25×180180-313100-0010 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky Matice0180-312004-0010 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)0180-332100 |
Počet 1 | Cena 102 Kč |
