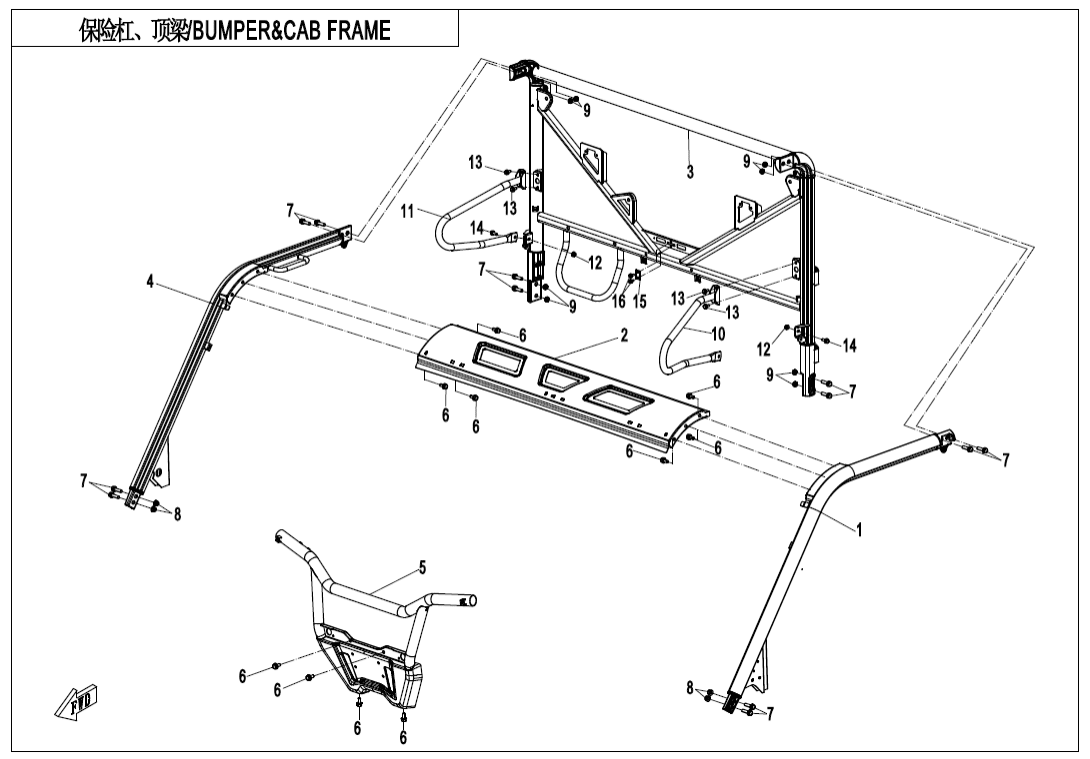

F23 BUMPER @^ CAB FRAME
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT CAB FRAME ASSY, LH5HY0-230100-20000 |
Počet 1 | Cena 5 535 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky MOUNTING PLATE, CAB FRAME5HY0-230510 |
Počet 1 | Cena 6 663 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky REAR CAB FRAME ASSY5HY0-230200 |
Počet 1 | Cena 21 576 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT CAB FRAME ASSY, RH5HY0-230400-20000 |
Počet 1 | Cena 5 535 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT CAB FRAME ASSY, RH5HY0-230400-2B200 |
Počet 1 | Cena 5 535 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUMPER ASSY5HY0-231100 |
Počet 1 | Cena 5 848 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 10 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub30006-102035810 |
Počet 12 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Matice30225-102810 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH PROTECTION PIPE, PASSENGER5HY0-230410 Alternativy: 5HY0-230410-1B200 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH PROTECTION PIPE, PASSENGER5HY0-230420 Alternativy: 5HY0-230420-1B200 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FIXING SEAT, MIDDLE BACKREST5HY0-230520 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč |
