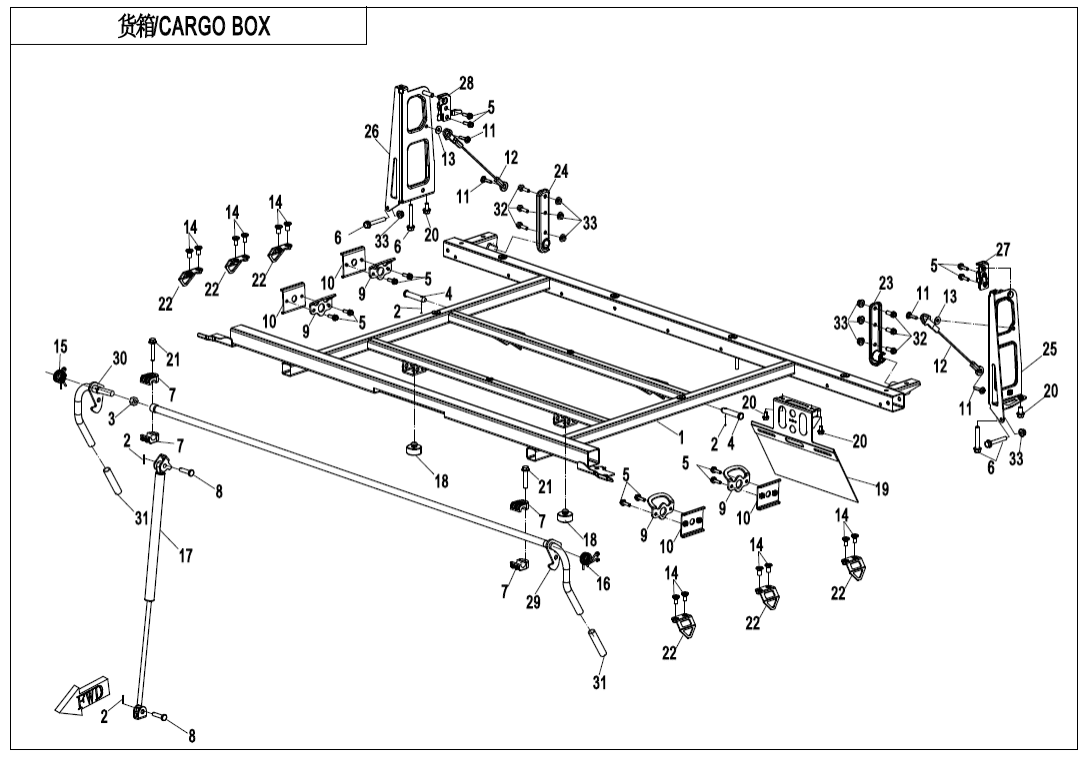

F22-2 CARGO BOX | Journeyman CZ

Gladiator UTV1000

T1B (2018) F22‑2 CARGO BOX F00‑1 ENGINE MOUNTING PARTS (8) F00‑2 CVT AIR PIPE@^SIDE COVER (7) F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5) F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4) F02 MUFFLER (40) F03 FRAME (36) F04‑1 FRONT PLASTICS (39) F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35) F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40) F04‑3 MIDDLE PLASTICS (23) F04‑4 MIDDLE PLASTICS (16) F04‑5-V1 REAR PLASTICS (8) F04‑5-V2 REAR PLASTICS (10) F04‑6-V1 BOTTOM PLASTICS (7) F04‑6-V2 BOTTOM PLASTICS (8) F05‑1 FRONT SUSPENSION (26) F05‑2 FRONT SHOCK ABSORBER (3) F06‑1 REAR SUSPENSION (32) F06‑2 REAR SHOCK ABSORBER (3) F07‑B FRONT WHEEL(ALUMINUM) (12) F08 BRAKE SYSTEM (51) F10 STEERING SYSTEM(EPS) (43) F11‑B REAR WHEEL(ALUMINUM) (12) F12 FUEL TANK (24) F13 SEAT (24) F15‑1-V1 ELECTRIC SYSTEM (55) F15‑1-V2 ELECTRIC SYSTEM (57) F15‑2 TOWING WINCH (14) F15‑3 FUEL INJECTION SYSTEM (8) F16 LIGHTS (10) F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3) F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3) F18 COOLING SYSTEM (30) F19‑1-A WARNING DECAL KITS(EURO) (20) F19‑2-A DECAL KITS(ATHENS BLUE) (9) F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9) F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9) F20 TOOLS (6) F22‑1 CARGO BOX (32) F22‑2 CARGO BOX (35) F23 BUMPER @^ CAB FRAME (17) F26‑1 BODY ACCESSORIES (6) F26‑2 BODY ACCESSORIES (10) F26‑3 BODY ACCESSORIES (4) F27 FRONT CV SHAFT (6) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (24) F31 FRONT AXLE (60) F32 GEAR SHIFTING (22) F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50) F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50) F34‑1 3‑POINT SEAT BELT (8) F34‑2 3‑POINT SEAT BELT (9) F37‑1 LEFT DOORS (27) F37‑2-V1 LEFT DOORS (56) F37‑2-V2 LEFT DOORS (56) F37‑3 RIGHT DOORS (27) F37‑4-V1 RIGHT DOORS (56) F37‑4-V2 RIGHT DOORS (56) F38 OWNER'S MANUAL (1) F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10) F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11) F41 AIR FILTER ASSY. (23)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky UNDERFRAME ASSY 5HY0-221000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky LOCK PIN 30910-0183220	Počet 4	Cena 58,03 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky Matice 30211-123810	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 04	Název součástky Kód součástky PIN SHAFT,ROTATION 9030-220011 Alternativy: 9030-220011-00001	Počet 2	Cena 160 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky BOLT M6x20 30006-060020810 Alternativy: 30006-060020870	Počet 12	Cena 14,51 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky Šroub 30006-080055810	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky COLLAR, ROTATE SHAFT 7030-221123	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky PIN SHAFT,GAS SPRING 7030-222251	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 09	Název součástky Kód součástky HOOK,BAND 9030-220004	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 10	Název součástky Kód součástky MOUNTING BRACKET，HOOK 7030-221140	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 11	Název součástky Kód součástky CABLE BOLT, TAIL BOX 7030-010508	Počet 4	Cena 174 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky FIXING CABLE, TAIL BOX 7030-010500 Alternativy: 7030-010500-10000	Počet 2	Cena 348 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky FIXING CABLE, TAIL BOX 7030-010500-10000	Počet 1	Cena 348 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky Podložka 30305-060112	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky BOLT M8x20 7030-220113	Počet 12	Cena 29,02 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky TORSIONAL SPRING, RH 5HY0-220007	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky TORSIONAL SPRING, LH 5HY0-220006	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 17	Název součástky Kód součástky AIR SPRING 5HY0-222080 Alternativy: 5HY0-222080-20000	Počet 1	Cena 899 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky RUBBER MAT 5HY0-220004	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky BRACKET, REAR LICENCE 5HY0-220001 Alternativy: 5HY0-220001-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky BRACKET, REAR LICENCE 5HY0-220001-10000 Alternativy: 5HY0-220001-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky BOLT M8x45 30006-080045810	Počet 2	Cena 29,04 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky HOOK, CARGO BOX 5HY0-222010	Počet 6	Cena 493 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky LH BRACKET, CARGO BOX DOOR 5HY0-222020	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 24	Název součástky Kód součástky RH BRACKET, CARGO BOX DOOR 5HY0-222030	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 25	Název součástky Kód součástky LH PROTECTION PLATE 5HY0-222040	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky RH PROTECTION PLATE 5HY0-222050	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky LOCK, LH REAR DOOR 5HY0-222060	Počet 1	Cena 494 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky LOCK, RH REAR DOOR 5HY0-222070	Počet 1	Cena 494 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky ROTATE SHAFT, LH 5HY0-222110	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 30	Název součástky Kód součástky ROTATE SHAFT, RH 5HY0-222120	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 31	Název součástky Kód součástky SLEEVE, ROTATE 7030-220104	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 32	Název součástky Kód součástky BOLT M8x20 30006-080020810	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky NUT M8 30204-080810	Počet 8	Cena 14,51 Kč	ks
