T1B (2018)

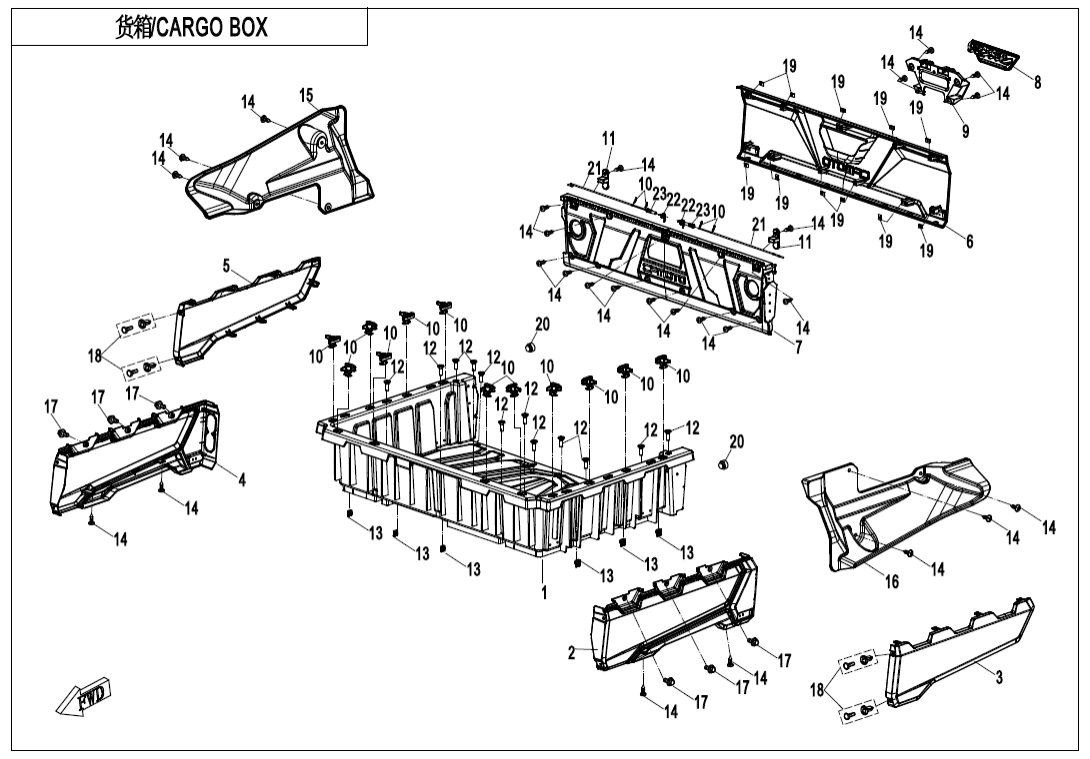

F22‑1 CARGO BOX
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR CARGO BOX, PLASTIC5HY0-223011 Alternativy: 5HY#-223011-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH SIDE PLATE,CARGO BOX5HY0-223021 Alternativy: 5HY#-223021-1002 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LH DECO PLATE, CARGO BOX5HY0-223022-0BA00 Alternativy: 5HY#-223022-1001-0BA00 |
Počet 1 | Cena 2 147 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LH DECO PLATE, CARGO BOX5HY0-223022-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LH DECO PLATE, CARGO BOX5HY0-223022-0RE00 Alternativy: 5HY#-223022-1001-0RE00 |
Počet 1 | Cena 3 917 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LH DECO PLATE, CARGO BOX5HY0-223022-0EJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LH DECO PLATE, CARGO BOX5HY0-223022-0W000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RH SIDE PLATE, CARGO BOX5HY0-223023 Alternativy: 5HY#-223023-1002 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH DECO PLATE, CARGO BOX5HY0-223024-0BA00 Alternativy: 5HY#-223024-1001-0BA00 |
Počet 1 | Cena 2 147 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH DECO PLATE, CARGO BOX5HY0-223024-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH DECO PLATE, CARGO BOX5HY0-223024-0RE00 Alternativy: 5HY#-223024-1001-0RE00 |
Počet 1 | Cena 3 917 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH DECO PLATE, CARGO BOX5HY0-223024-0W000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH DECO PLATE, CARGO BOX5HY0-223024-0EJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR PANEL, CARGO BOX5HY0-223031 |
Počet 1 | Cena 2 640 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky REAR INNER PLATE, CARGO BOX5HY0-223032 Alternativy: 5HY0-223032-00001 |
Počet 1 | Cena 5 078 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky REAR INNER PLATE, CARGO BOX5HY0-223032-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LATCH5HY0-223033 |
Počet 1 | Cena 493 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FIXED PLATE5HY0-223034 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOCK PIN30910-0183220 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BLOCK5HY0-223036 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8x207030-220113 |
Počet 12 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 27 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH FENDER, CARGO BOX5HY0-223013 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH FENDER, CARGO BOX5HY0-223012 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky DAMPER, CARGO BOX7030-222253 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky TORSION BAR, CARGO BOX5HY0-220002 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky TROSION SPRING, LEVER5HY0-220003 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SLEEVE, WRENCH5HY0-223035 |
Počet 2 | Cena cena není stanovena | není skladem |
