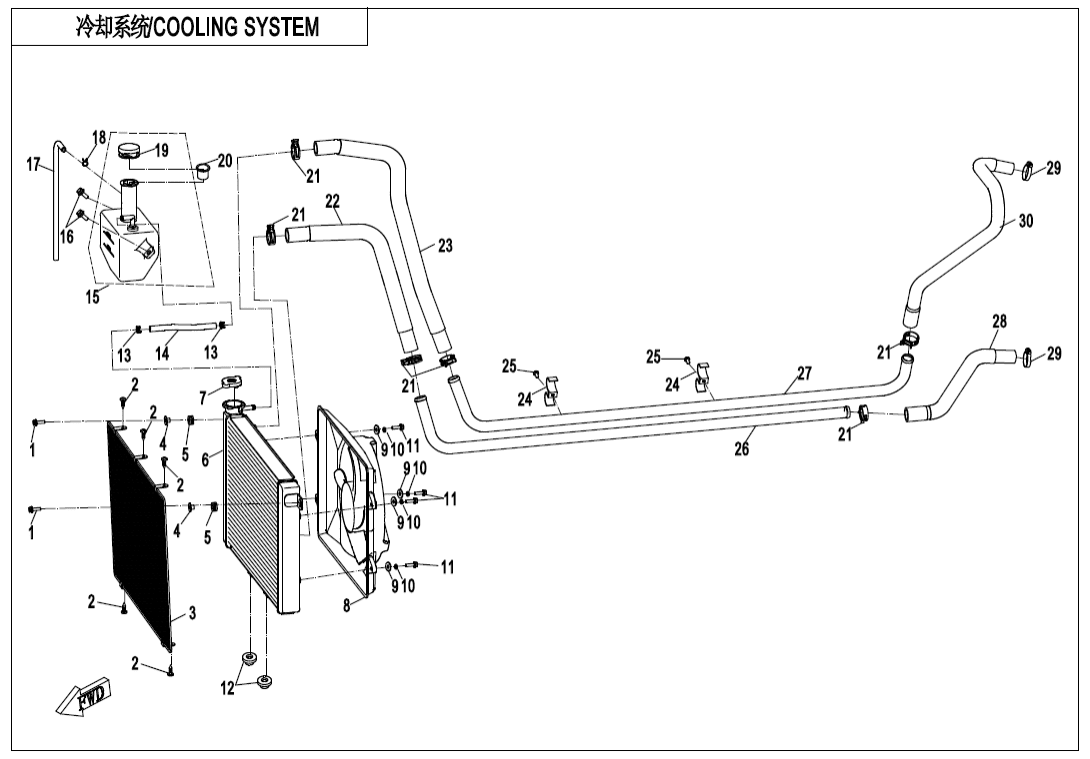

F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SELF-TAPPING SCREW ST3.5x9.530110-350095010 |
Počet 5 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PROTECTOR, RADIATOR5HY0-181010 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER CUSHION ，RADIATOR9060-180027 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RADIATOR ASSY5HY0-181100 |
Počet 1 | Cena 11 157 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CAP，WATER FILLER8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FAN&MOTOR5HY0-181400 |
Počet 1 | Cena 6 079 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka30303-060920 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PIN RUBBER CAP, RADIATOR9060-180026 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK5HY0-180003 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RESERVOIR TANK ASSY5HY0-180010 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky OVERFLOW HOSE, RESERVOIR5HY0-180008 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CAP，RESERVOIR TANK8010-180023 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GASKET, RESERVOIR9060-180903 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky STEEL BAND CLAMP 347000-180007 Alternativy: 7000-180007-00001 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WATER OUTLET HOSE,RADIATOR5HY0-180002 |
Počet 1 | Cena 769 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky WATER INLET HOSE,RADIATOR5HY0-180001 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CLASP,WATER HOSE9030-180006 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SCREW COMP30112-060016410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky WATER OUTLET PIPE,ALUMINUM5HY0-180007 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WATER INLET PIPE,ALUMINUM5HY0-180006 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky WATER INLET PIPE,ENGINE5HY0-180005 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WATER OUTLET PIPE,ENGINE5HY0-180004 |
Počet 1 | Cena 987 Kč |
