Gladiator UTV1000

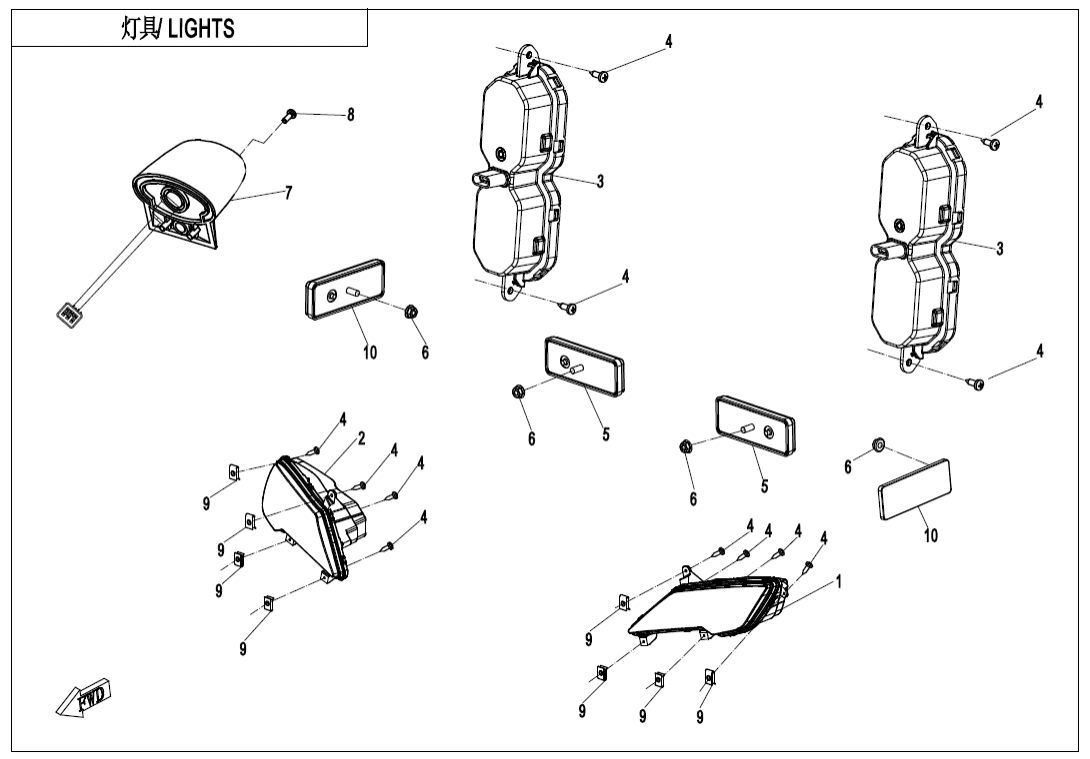

T1B (2018) F16 LIGHTS F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)  F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)  F02 MUFFLER (40)  F03 FRAME (36)  F04‑1 FRONT PLASTICS (39)  F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)  F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)  F04‑3 MIDDLE PLASTICS (23)  F04‑4 MIDDLE PLASTICS (16)  F04‑5-V1 REAR PLASTICS (8)  F04‑5-V2 REAR PLASTICS (10)  F04‑6-V1 BOTTOM PLASTICS (7)  F04‑6-V2 BOTTOM PLASTICS (8)  F05‑1 FRONT SUSPENSION (26)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07‑B FRONT WHEEL(ALUMINUM) (12)  F08 BRAKE SYSTEM (51)  F10 STEERING SYSTEM(EPS) (43)  F11‑B REAR WHEEL(ALUMINUM) (12)  F12 FUEL TANK (24)  F13 SEAT (24)  F15‑1-V1 ELECTRIC SYSTEM (55)  F15‑1-V2 ELECTRIC SYSTEM (57)  F15‑2 TOWING WINCH (14)  F15‑3 FUEL INJECTION SYSTEM (8)  F16 LIGHTS (10)  F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)  F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)  F18 COOLING SYSTEM (30)  F19‑1-A WARNING DECAL KITS(EURO) (20)  F19‑2-A DECAL KITS(ATHENS BLUE) (9)  F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)  F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)  F20 TOOLS (6)  F22‑1 CARGO BOX (32)  F22‑2 CARGO BOX (35)  F23 BUMPER @^ CAB FRAME (17)  F26‑1 BODY ACCESSORIES (6)  F26‑2 BODY ACCESSORIES (10)  F26‑3 BODY ACCESSORIES (4)  F27 FRONT CV SHAFT (6)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (24)  F31 FRONT AXLE (60)  F32 GEAR SHIFTING (22)  F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)  F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)  F34‑1 3‑POINT SEAT BELT (8)  F34‑2 3‑POINT SEAT BELT (9)  F37‑1 LEFT DOORS (27)  F37‑2-V1 LEFT DOORS (56)  F37‑2-V2 LEFT DOORS (56)  F37‑3 RIGHT DOORS (27)  F37‑4-V1 RIGHT DOORS (56)  F37‑4-V2 RIGHT DOORS (56)  F38 OWNER'S MANUAL (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)  F41 AIR FILTER ASSY. (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

HEADLIGHT, LH

9AWA-160110

Počet 1 Cena 11 344
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

HEADLIGHT, RH

9AWA-160120

Počet 1 Cena 11 344
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

TAIL LIGHT, LH

5HY3-160210

Počet 2 Cena 5 803
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

SELF-TAPPING SCREW ST4.8x16

30110-480160010

Počet 12 Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

REAR REFLECTOR RECTANGLE, RED

5190-160230

Počet 4 Cena 72,60
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

NUT M6

30204-060810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

LICENCE LIGHT, T3

9CR6-161400

Počet 1 Cena 421
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

Šroub (vrut)

30105-050012410

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

CLAMP ST4.2

8010-000002

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

ORNAMENT PANEL,REAR RACK

5190-160230-A000

Počet 2 Cena 72,54
 ks
