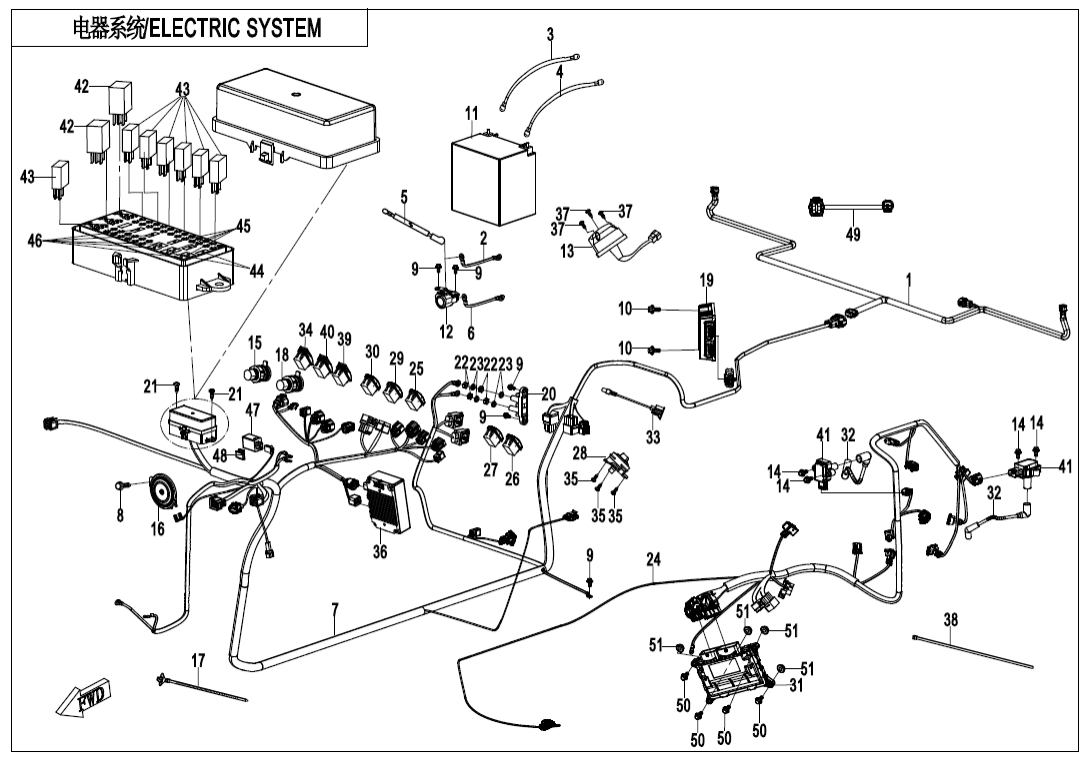

F15‑1-V1 ELECTRIC SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky AUXILIARY CABLE, EFI5HY0-150300 |
Počet 1 | Cena 2 046 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CABLE, STARTER RELAY5HY0-150240 Alternativy: 5HY0-150240-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NEGATIVE WIRE,BATTERY5HY0-150230 Alternativy: 5HY0-150230-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky POSITIVE WIRE,BATTERY5HY0-150210 Alternativy: 5HY0-150210-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CABLE,STARTER5HY0-150220 |
Počet 1 | Cena 770 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NEGATIVE CABLE, STARTER5HY0-150250 Alternativy: 5HY0-150250-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Hlavní kabel5HY0-150100-10000 Alternativy: 5HY0-150100-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Hlavní kabel5HY0-150100 Alternativy: 5HY0-150100-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BATTERY31023000 |
Počet 1 | Cena 3 597 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STARTER RELAY5270-150500 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky POWER SOCKET，TRAILER7020-150800-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OUTPUT SOCKET, POWER5HY0-150500-10000 Alternativy: 6NT1-150500 |
Počet 1 | Cena 754 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ELECTRIC HORN6060-150600 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 45 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky OUTPUT SEAT, USB9GQ0-150600 Alternativy: 9GQ0-150600-10000 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REGULATOR0800-177000-10000 |
Počet 1 | Cena 6 703 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TERMINAL, CABLE7030-151611 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Matice7030-151613 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Podložka7030-151614 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky AUXILIARY CABLE, EFI5HY0-150200 Alternativy: 5HY0-150200-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky AUXILIARY CABLE, EFI5HY0-150200-10000 Alternativy: 5HY0-150200-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky STOP SWITCH, ENGINE5HY0-151000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ILLUMINATION SWITCH5HY0-151100 Alternativy: 5HY0-151100-10000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DIMMER SWITCH5HY0-151200 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SWITCH ASSY, 2WD/4WD5HY0-160700 |
Počet 1 | Cena 1 030 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky HORN SWITCH5HY0-151300 Alternativy: 5HY0-151300-10000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky OVERRIDING SWITCH5HY0-151400 Alternativy: 5HY0-151400-10000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Řídící jednotka ECU0JYA-174000-50000 Alternativy: 5HY#-001000-2300 |
Počet 1 | Cena 18 889 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HIGH-TENSION CABLE0GRB-178000 |
Počet 2 | Cena 508 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky LINK CABLE, OIL PRESSURE SWITCH0JWA-012202-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CONVERTING CABLE, OIL PRESSURE SWITCH0JWA-012202 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky MODE SWITCH5HY0-151700 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Šroub (vrut)30118-480160010 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky EPS CONTROLLER5HY0-150800 |
Počet 1 | Cena 13 405 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky TURNING SWITCH5HY0-151500 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky ALARM SWITCH5HY0-151600 Alternativy: 5HY0-151600-10000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky AUXILIARY RELAY5BW1-150120 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky AUXILIARY RELAY5BY4-150330 |
Počet 7 | Cena 203 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky FUSE (5A)8080-151301 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky Přerušovač blinkrů9AWA-150340-10000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky Přerušovač blinkrů9AWA-150340 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky CUSHION WASHER, FLASHER8010-150002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky LINK CABLE, BRAKE SWITCH5HY0-152200 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 4 | Cena 14,51 Kč |
