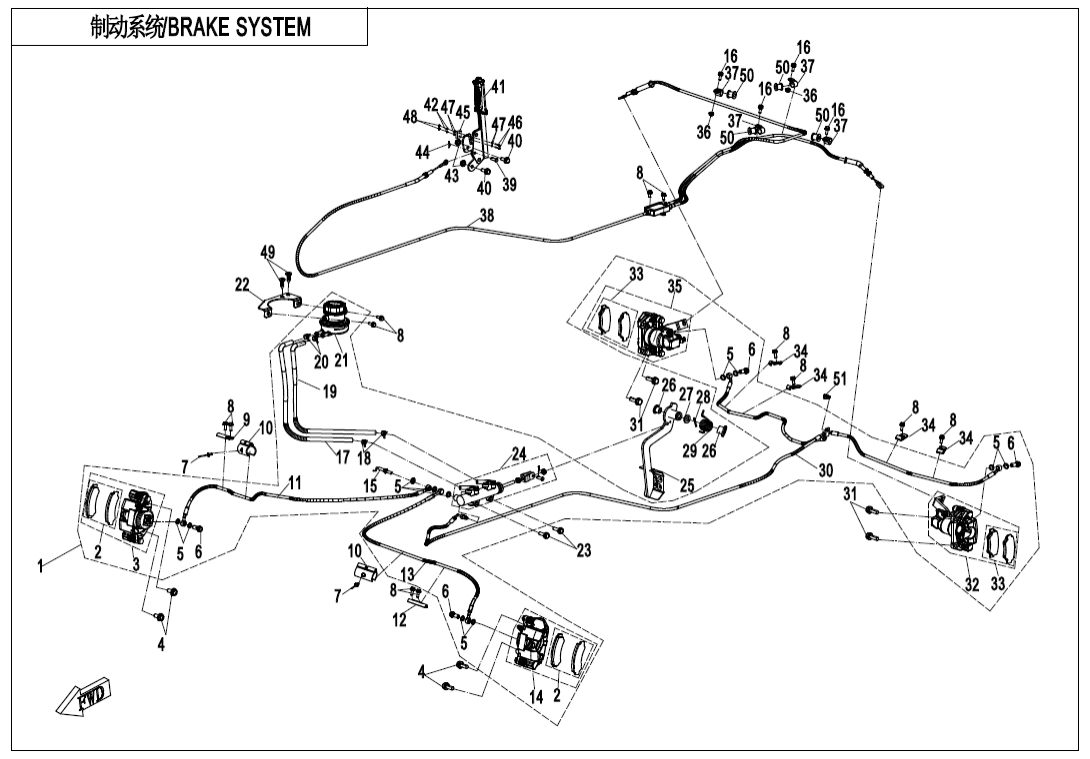

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky HYDRAULIC BRAKE 5HY0-081000-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky BRAKE PAD ASSY 9AWA-0811A0	Počet 2	Cena 1 161 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky FRONT BRAKE CALIPER, RH 9AWA-081200	Počet 1	Cena 4 555 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky Šroub 30006-102025810	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky Podložka 901B-080102 Alternativy: 0010-060010	Počet 11	Cena 14,51 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky BANJO BOLT 7020-081004	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky BLIND RIVET 30902-0400820 Alternativy: 30902-0401320	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 08	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 12	Cena 14,51 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky CLIP, FRONT RH BRAKE FLUID PIPE 5HY0-080004	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 10	Název součástky Kód součástky PLASTIC CLASP 9AWA-080001	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 11	Název součástky Kód součástky FLUID PIPE, FRONT RH BRAKE 5HY0-081020 Alternativy: 5HYV-081020-2500	Počet 1	Cena 1 668 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky CLIP, FRONT LH BRAKE FLUID PIPE 5HY0-080003	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 13	Název součástky Kód součástky FLUID PIPE, FRONT LH BRAKE 5HY0-081010-00001 Alternativy: 5HY0-081010	Počet 1	Cena 1 349 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky FRONT BRAKE CALIPER, LH 9AWA-081100	Počet 1	Cena 4 555 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky HYDRAULIC INDUCTION SWITCH 5HY0-080010	Počet 1	Cena 1 219 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky HOSE , FLUID RESERVOIR 5UWB-081002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 18	Název součástky Kód součástky PIPE CLIP, MASTER CYLINDER 7020-081002	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky HOSE , FLUID RESERVOIR 5UWB-081001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky CLAMP 9010-080405	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky FLUID RESERVOIR 5BW1-080150-10000	Počet 1	Cena 682 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky BRACKET, OIL CUP 5UWB-030110	Počet 1	Cena 581 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky Šroub 30006-080025810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky MASTER PUMP ASSY 5BWB-081100-00002	Počet 1	Cena 4 164 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky BRAKE PEDAL ASSY 5HY0-082000	Počet 1	Cena 856 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky Pouzdro 9060-105002	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky Podložka 30306-120112	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky COTTER PIN 30903-0322240 Alternativy: 30903-0322210	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 29	Název součástky Kód součástky RETURN SPRING 9060-080003	Počet 1	Cena 43,52 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky FLUID PIPE,REAR BRAKE 5HY0-081030	Počet 1	Cena 4 962 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky Šroub 30006-102030810	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky REAR BRAKE CALIPER, LH 5HY0-081100	Počet 1	Cena 8 705 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky REAR BRAKE PAD ASSY 5HY0-0811A0	Počet 2	Cena 1 349 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky CLIP, REAR BRAKE FLUID PIPE 5HY0-080002	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 35	Název součástky Kód součástky REAR BRAKE CALIPER, RH 5HY0-081200	Počet 1	Cena 8 705 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky NUT M6 30202-060110 Alternativy: 30204-060810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky CIRCLIP 9010-080104	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 38	Název součástky Kód součástky PARKING CABLE 5HY0-082200-10000	Počet 1	Cena 1 581 Kč	ks
Číslo na výkresu 39	Název součástky Kód součástky PIN SHAFT 30904-0602011 Alternativy: 30904-0602010	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 40	Název součástky Kód součástky BOLT M8x20 30006-080020810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 41	Název součástky Kód součástky HAND BRAKE 5HY0-083100	Počet 1	Cena 3 105 Kč	ks
Číslo na výkresu 42	Název součástky Kód součástky Podložka 30303-020900	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 43	Název součástky Kód součástky NUT M8 30204-080810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 44	Název součástky Kód součástky COTTER PIN 30903-0162510 Alternativy: 30903-0162520	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 45	Název součástky Kód součástky MICRO SWITCH 7000-082210-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 46	Název součástky Kód součástky Šroub (vrut) 30105-020016700	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 47	Název součástky Kód součástky Podložka 30306-020800	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 48	Název součástky Kód součástky Matice 30200-020500	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 49	Název součástky Kód součástky SELF-TAPPING SCREW 30110-420130010 Alternativy: 30110-421130010	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 50	Název součástky Kód součástky FIXING RUBBER SLEEVE 9AWA-080003	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 51	Název součástky Kód součástky INNER HEX SCREW M6x16 30102-060016810	Počet 1	Cena 14,51 Kč	ks
