Gladiator UTV1000

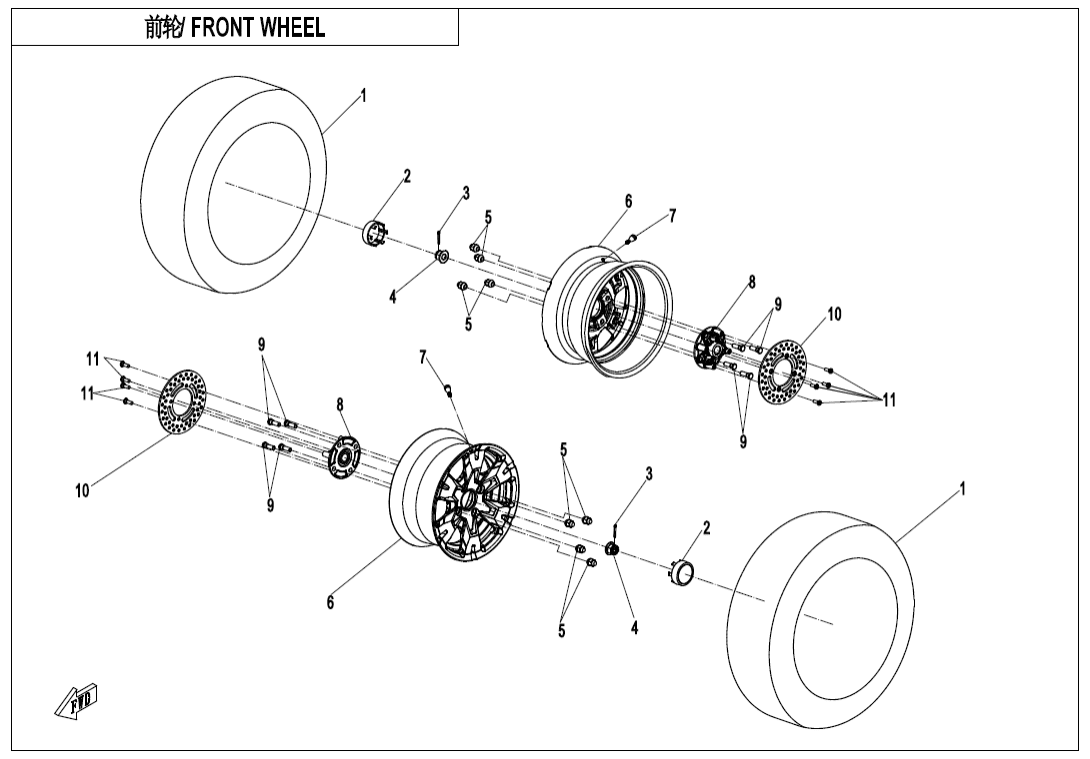

T1B (2018) F07‑B FRONT WHEEL(ALUMINUM) F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)  F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)  F02 MUFFLER (40)  F03 FRAME (36)  F04‑1 FRONT PLASTICS (39)  F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)  F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)  F04‑3 MIDDLE PLASTICS (23)  F04‑4 MIDDLE PLASTICS (16)  F04‑5-V1 REAR PLASTICS (8)  F04‑5-V2 REAR PLASTICS (10)  F04‑6-V1 BOTTOM PLASTICS (7)  F04‑6-V2 BOTTOM PLASTICS (8)  F05‑1 FRONT SUSPENSION (26)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1 REAR SUSPENSION (32)  F06‑2 REAR SHOCK ABSORBER (3)  F07‑B FRONT WHEEL(ALUMINUM) (12)  F08 BRAKE SYSTEM (51)  F10 STEERING SYSTEM(EPS) (43)  F11‑B REAR WHEEL(ALUMINUM) (12)  F12 FUEL TANK (24)  F13 SEAT (24)  F15‑1-V1 ELECTRIC SYSTEM (55)  F15‑1-V2 ELECTRIC SYSTEM (57)  F15‑2 TOWING WINCH (14)  F15‑3 FUEL INJECTION SYSTEM (8)  F16 LIGHTS (10)  F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)  F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)  F18 COOLING SYSTEM (30)  F19‑1-A WARNING DECAL KITS(EURO) (20)  F19‑2-A DECAL KITS(ATHENS BLUE) (9)  F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)  F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)  F20 TOOLS (6)  F22‑1 CARGO BOX (32)  F22‑2 CARGO BOX (35)  F23 BUMPER @^ CAB FRAME (17)  F26‑1 BODY ACCESSORIES (6)  F26‑2 BODY ACCESSORIES (10)  F26‑3 BODY ACCESSORIES (4)  F27 FRONT CV SHAFT (6)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (24)  F31 FRONT AXLE (60)  F32 GEAR SHIFTING (22)  F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)  F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)  F34‑1 3‑POINT SEAT BELT (8)  F34‑2 3‑POINT SEAT BELT (9)  F37‑1 LEFT DOORS (27)  F37‑2-V1 LEFT DOORS (56)  F37‑2-V2 LEFT DOORS (56)  F37‑3 RIGHT DOORS (27)  F37‑4-V1 RIGHT DOORS (56)  F37‑4-V2 RIGHT DOORS (56)  F38 OWNER'S MANUAL (1)  F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)  F41 AIR FILTER ASSY. (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

CST Stag CU58, 27x9-14

30703-1433

Počet 2 Cena 3 950
 ks
Číslo
na výkresu
01
Název součástky
Kód součástky

Pneumatika

30703-1445

Počet 2 Cena 3 850
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

CAP,ALUM. RIM

7020-070101-1000

Počet 2 Cena 377
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

COTTER PIN

30903-0403610

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

HEX FLANGE NUT

5HY0-110001

Počet 2 Cena 131
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

NUT, WHEEL

5HY0-070203

Počet 8 Cena 189
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

FRONT RIM MATTE BLACK

5HY0-070100-10000

Počet 2 Cena 8 690
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

VALVE, INFLATION

5190-070030-1000

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

MOUNTING BRACKET,FRONT WHEEL

5HY0-070001-00001

Alternativy: 5HY0-070001-00002

Počet 2 Cena 1 625
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

BOLT, WHEEL

5HY0-070201

Počet 8 Cena 116
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

FRONT BRAKE DISC

5HY0-080001

Počet 2 Cena 943
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub (vrut)

A000-080001

Počet 8 Cena 43,52
 ks
