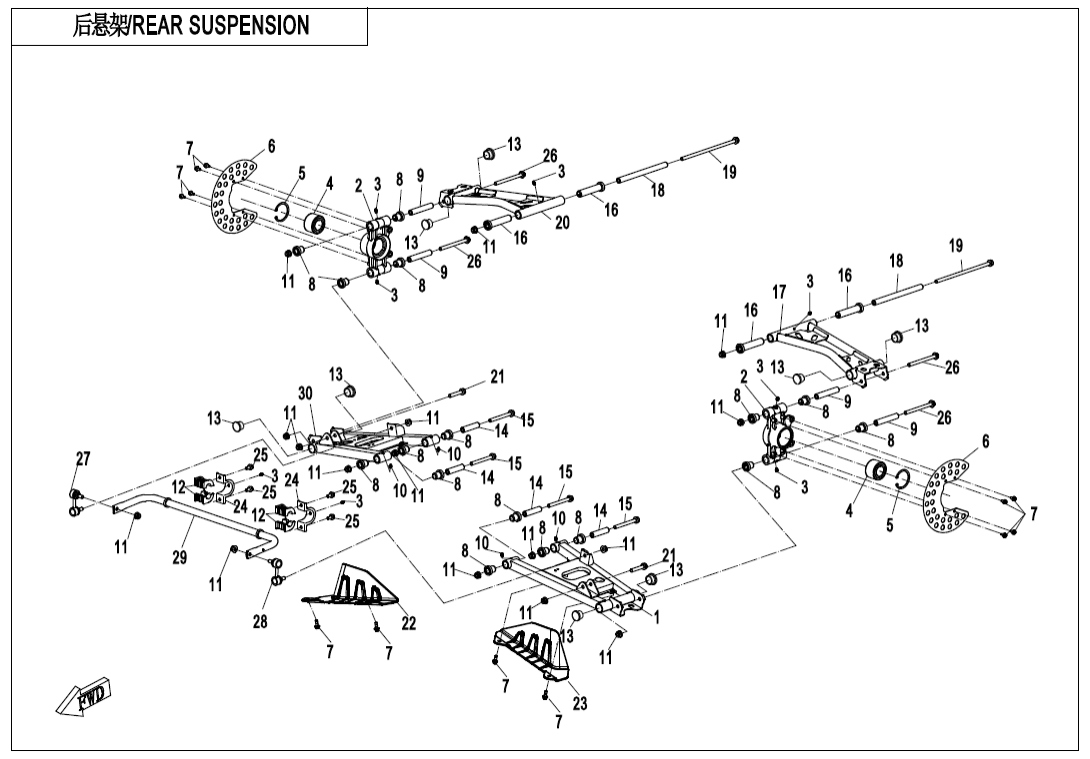

F06-1 REAR SUSPENSION | Journeyman CZ

Gladiator UTV1000

T1B (2018) F06‑1 REAR SUSPENSION F00‑1 ENGINE MOUNTING PARTS (8) F00‑2 CVT AIR PIPE@^SIDE COVER (7) F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5) F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4) F02 MUFFLER (40) F03 FRAME (36) F04‑1 FRONT PLASTICS (39) F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35) F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40) F04‑3 MIDDLE PLASTICS (23) F04‑4 MIDDLE PLASTICS (16) F04‑5-V1 REAR PLASTICS (8) F04‑5-V2 REAR PLASTICS (10) F04‑6-V1 BOTTOM PLASTICS (7) F04‑6-V2 BOTTOM PLASTICS (8) F05‑1 FRONT SUSPENSION (26) F05‑2 FRONT SHOCK ABSORBER (3) F06‑1 REAR SUSPENSION (32) F06‑2 REAR SHOCK ABSORBER (3) F07‑B FRONT WHEEL(ALUMINUM) (12) F08 BRAKE SYSTEM (51) F10 STEERING SYSTEM(EPS) (43) F11‑B REAR WHEEL(ALUMINUM) (12) F12 FUEL TANK (24) F13 SEAT (24) F15‑1-V1 ELECTRIC SYSTEM (55) F15‑1-V2 ELECTRIC SYSTEM (57) F15‑2 TOWING WINCH (14) F15‑3 FUEL INJECTION SYSTEM (8) F16 LIGHTS (10) F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3) F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3) F18 COOLING SYSTEM (30) F19‑1-A WARNING DECAL KITS(EURO) (20) F19‑2-A DECAL KITS(ATHENS BLUE) (9) F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9) F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9) F20 TOOLS (6) F22‑1 CARGO BOX (32) F22‑2 CARGO BOX (35) F23 BUMPER @^ CAB FRAME (17) F26‑1 BODY ACCESSORIES (6) F26‑2 BODY ACCESSORIES (10) F26‑3 BODY ACCESSORIES (4) F27 FRONT CV SHAFT (6) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (24) F31 FRONT AXLE (60) F32 GEAR SHIFTING (22) F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55) F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50) F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50) F34‑1 3‑POINT SEAT BELT (8) F34‑2 3‑POINT SEAT BELT (9) F37‑1 LEFT DOORS (27) F37‑2-V1 LEFT DOORS (56) F37‑2-V2 LEFT DOORS (56) F37‑3 RIGHT DOORS (27) F37‑4-V1 RIGHT DOORS (56) F37‑4-V2 RIGHT DOORS (56) F38 OWNER'S MANUAL (1) F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10) F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11) F41 AIR FILTER ASSY. (23)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky REAR LOWER SWING ARM,LH 5HY0-060210	Počet 1	Cena 3 177 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky REAR BEARING CARRIER 5HY0-060703	Počet 2	Cena 3 482 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky OIL CUP 3120100	Počet 8	Cena 131 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky HUB BEARING 30411-03080	Počet 2	Cena 1 625 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky CIRCLIP FOR HOLE 30800-06005	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky GUARD, REAR BRAKE DISC 5HY0-060702	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 07	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 12	Cena 14,51 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky SHORT BUSH，SWING ARM 9060-050003	Počet 16	Cena 145 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky MIDDLE SPACER, REAR BEARING CARRIER 5HY0-060701 Alternativy: 5HY0-060701-00001	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 10	Název součástky Kód součástky GREASE NOZZLE 3121400	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 16	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky SUPPORT, STABILIZER BAR 7000-060003	Počet 4	Cena 102 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky PLUG，REAR SUSPENSION 9060-060002	Počet 8	Cena 43,52 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky SPACER, REAR LOWER SWING ARM 9060-060201-00001 Alternativy: 9060-060201-00002	Počet 4	Cena 203 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky Šroub 30001-102095110	Počet 4	Cena 58,03 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky LONG BUSH，SWING ARM 9060-050002	Počet 4	Cena 218 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky REAR UPPER SWING ARM,LH 5HY0-060110-00001	Počet 1	Cena 2 902 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky SPACER, REAR UPPER SWING ARM 9060-060101-00001 Alternativy: 9060-060101-00002	Počet 2	Cena 160 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky MOUNTING SHAFT, REAR ARM 4060-060101	Počet 2	Cena 160 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky REAR UPPER SWING ARM,RH 5HY0-060310	Počet 1	Cena 2 902 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky Šroub 30006-102055810	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky GUARD, REAR RH SWINGARM 5HY0-060401 Alternativy: 5HYV-060401-1000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 23	Název součástky Kód součástky GUARD, REAR LH SWINGARM 5HY0-060201 Alternativy: 5HYV-060201-1000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 24	Název součástky Kód součástky RETAINING COVER 9030-060002	Počet 2	Cena 189 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky Šroub 30006-080016810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky Šroub 30001-102120110 Alternativy: 30006-102120810	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky BALL PIN, RH 9010-060800-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky BALL PIN （RH） 9010-060800-1000 Alternativy: 9010-060800-20000	Počet 1	Cena 1 016 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky BALL PIN, LH 9010-060700-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky BALL PIN （LH） 9010-060700-1000 Alternativy: 9010-060700-20000	Počet 1	Cena 1 016 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky REAR SWAY BAR ASSY 5HY0-060610	Počet 1	Cena 2 510 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky REAR LOWER SWING ARM,RH 5HY0-060410	Počet 1	Cena 3 177 Kč	ks
