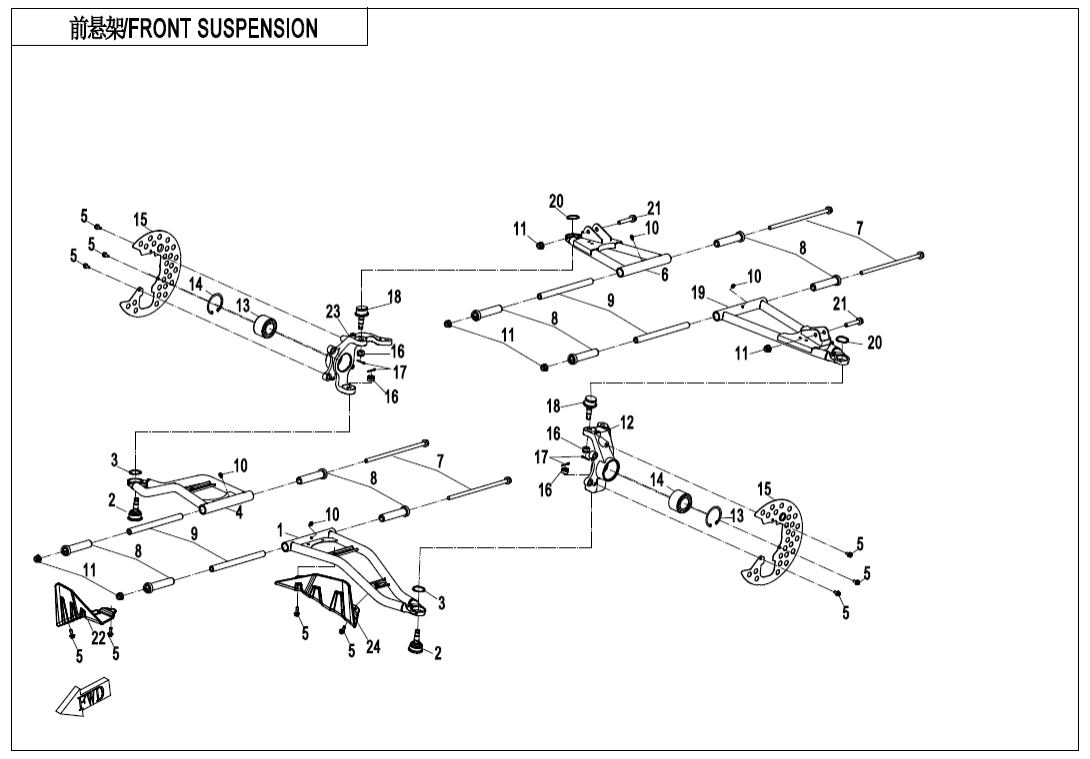

F05‑1 FRONT SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT LOWER SWING ARM,LH5HY0-050210 |
Počet 1 | Cena 2 815 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALL PIN COMP.9060-050900-10000 |
Počet 2 | Cena 856 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALL PIN COMP.9060-050900 Alternativy: 9060-050900-10000 |
Počet 2 | Cena 856 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LOWER SWING ARM,RH5HY0-050410 |
Počet 1 | Cena 2 815 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT UPPER SWING ARM,RH5HY0-050310 |
Počet 1 | Cena 2 858 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MOUNTING SHAFT, REAR ARM4060-060101 |
Počet 4 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LONG BUSH，SWING ARM9060-050002 |
Počet 8 | Cena 218 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPACER, REAR UPPER SWING ARM9060-060101-00001 Alternativy: 9060-060101-00002 |
Počet 4 | Cena 160 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STEERING KNUCKLE,LH5HY0-050701 |
Počet 1 | Cena 2 597 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-06005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HUB BEARING30411-03080 |
Počet 2 | Cena 1 625 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GUARD, BRAKE DISC7020-050005 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Matice30219-122810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MAIN PIN COMP.9030-050600-10000 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MAIN PIN COMP.9030-050600 Alternativy: 9030-050600-10000 |
Počet 2 | Cena 1 523 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT UPPER SWING ARM,LH5HY0-050110 |
Počet 1 | Cena 2 858 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT3230801-03205 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GUARD, FRONT RH SWING ARM5HY0-050401 Alternativy: 5HY#-050401-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEERING KNUCKLE,RH5HY0-050801 |
Počet 1 | Cena 2 597 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GUARD, FRONT LH SWINGARM5HY0-050201 Alternativy: 5HY#-050201-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
