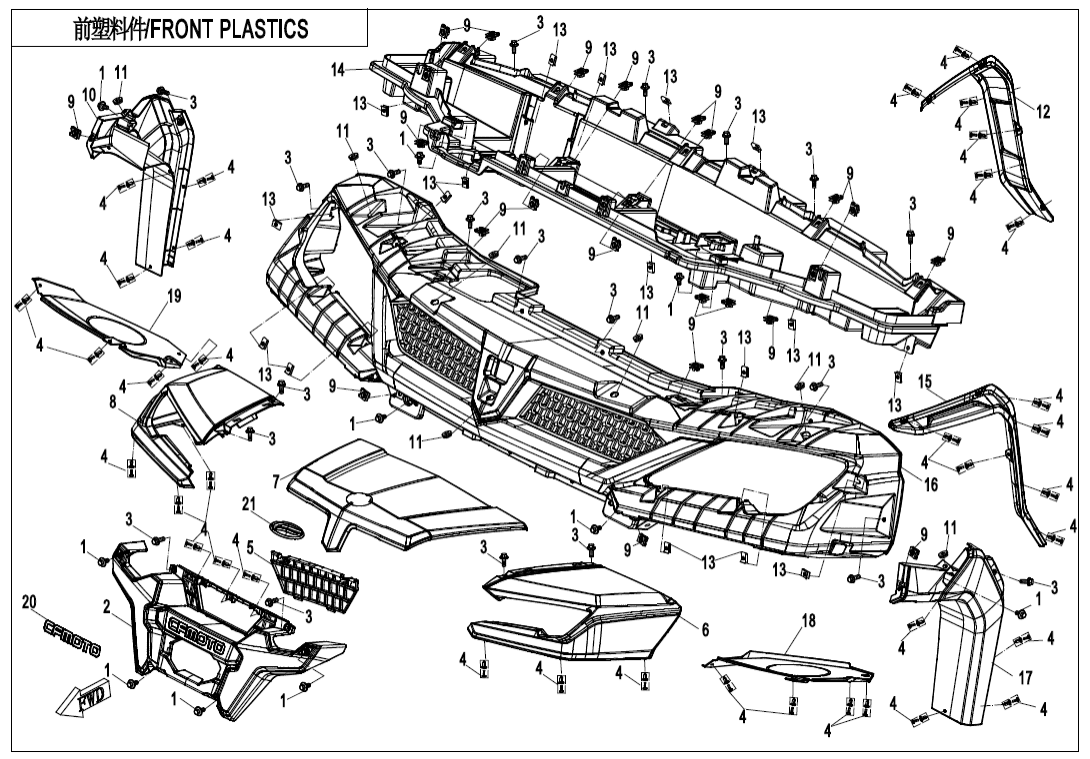

F04‑1 FRONT PLASTICS
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PANEL, FRONT BUMPER5HY0-041011 Alternativy: 5HYV-041011-1000 |
Počet 1 | Cena 1 959 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 21 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 37 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DECO GRID5HY0-041012 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT PANEL, LH MATTE TITANIUM GREY5HY0-041041-0BA00 |
Počet 1 | Cena 2 829 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT PANEL, LH5HY0-041041-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT PANEL,LH TRUE TIMBER CAMO5HY0-041041-0RE00 |
Počet 1 | Cena 3 496 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT PANEL, LH5HY0-041041-0EJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT PANEL, LH5HY0-041041-0W000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SERVICE COVER MATTE TITANIUM GREY5HY0-041042-0BA00 |
Počet 1 | Cena 4 280 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SERVICE COVER5HY0-041042-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SERVICE COVER TRUE TIMBER CAMO5HY0-041042-0RE00 |
Počet 1 | Cena 5 295 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SERVICE COVER5HY0-041042-0W000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SERVICE COVER5HY0-041042-0EJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT PANEL, RH5HY0-041043-0BA00 |
Počet 1 | Cena 2 829 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT PANEL, RH5HY0-041043-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT PANEL,RH TRUE TIMBER CAMO5HY0-041043-0RE00 |
Počet 1 | Cena 3 496 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT PANEL, RH5HY0-041043-0EJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT PANEL, RH5HY0-041043-0W000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 21 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DECO PLATE, RH5HY0-041052-0BA00 Alternativy: 5HY#-041052-1010 |
Počet 1 | Cena 2 379 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DECO PLATE, RH5HY0-041052-0RE00 Alternativy: 5HY#-041052-1010 |
Počet 1 | Cena 3 337 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DECO PLATE, RH5HY0-041052-0EK00 Alternativy: 5HY#-041052-1010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DECO PLATE, RH5HY0-041052-0B800 Alternativy: 5HY#-041051-1010 |
Počet 1 | Cena 2 800 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 7 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIDEN RH FRONT FENDER5HY0-041062 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 17 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FRONT INNER FIXED PLATE5HY0-041031 Alternativy: 5HY#-041031-1000 |
Počet 1 | Cena 3 540 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky WIDEN LH FRONT FENDER5HY0-041061 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PANEL, HEADLIGHT5HY0-041021 |
Počet 1 | Cena 3 685 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT DECO PLATE, LH5HY0-041051-0BA00 Alternativy: 5HY#-041052-1010-0BA00 |
Počet 1 | Cena 2 379 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT DECO PLATE, LH5HY0-041051-0RE00 Alternativy: 5HY#-041052-1010-0RE00 |
Počet 1 | Cena 3 337 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT DECO PLATE, LH5HY0-041051-0EK00 Alternativy: 5HY#-041052-1010-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT DECO PLATE, LH5HY0-041051-0B800 Alternativy: 5HY#-041051-1010-0B800 |
Počet 1 | Cena 2 800 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GUARD, LH HEADLIGHT5HY0-041022 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky GUARD, RH HEADLIGHT5HY0-041023 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CFMOTO LABEL5HY0-190220 |
Počet 1 | Cena 885 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CFMOTO LOGO7030-190001 |
Počet 1 | Cena 740 Kč |
