T1B (2018)

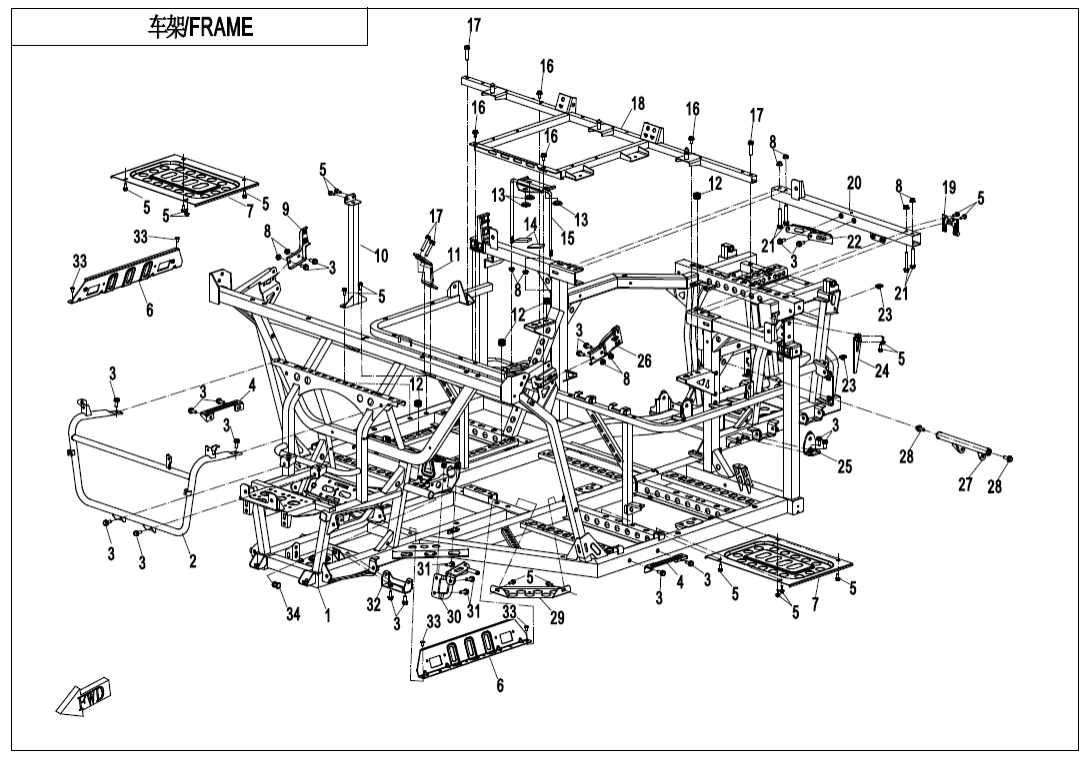

F03 FRAME
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu5HY0-031000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu5HY0-031000-10000 Alternativy: 5HY0-031000-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PROTECTION PIPE, WATER TANK5HY0-030100 Alternativy: 5HY0-030100-10000 |
Počet 1 | Cena 1 393 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SUPPORT, FOOTREST5HY0-030003 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky ACCESSORIES MOUNT BRACKET5HY0-030070 Alternativy: 5HY0-030070-10000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PROTECTION PLATE, FUEL TANK5HY0-030005 Alternativy: 5HY0-030090 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PROTECTION PLATE, FUEL TANK5HY0-030090 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MOUNT SEAT, RH LOCK HOOK5HY0-030430 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SUPPORTER, SEAT5HY0-030440 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BRACKET, GEAR SHIFTING LINE5HY0-030450 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER WASHER, BATTERY9010-030005 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK9010-120008 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PRESS PLATE, BATTERY7000-031820 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MOUNT SEAT, SEAT5HY0-030200 Alternativy: 5HY0-030200-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOUNT SEAT, IGNITION COIL5HY0-030060 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REINFORCEMENT PIPE5HY0-030500 Alternativy: 5HY0-030500-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-080060810 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky MOUNT PLATE5HY0-030053 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MOUNT SEAT, REGULATOR5HY0-030410 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR JOINT PLATE,ENGINE5HY0-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky MOUNT SEAT, lh LOCK HOOK5HY0-030420 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky MOUNT ASSEMBLY,REAL GEAR CASE5HY0-030040 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CABLE PROTECTOR5HY0-030004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FIXED BRACKET, BRAKE PADEL5HY0-030300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky REAR MOUNT ASSEMBLY, FRONT GEAR CASE5HY0-030460 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky PLUG, REAR BUMPER9CR6-230001 |
Počet 1 | Cena 29,02 Kč |
