T1B (2018)

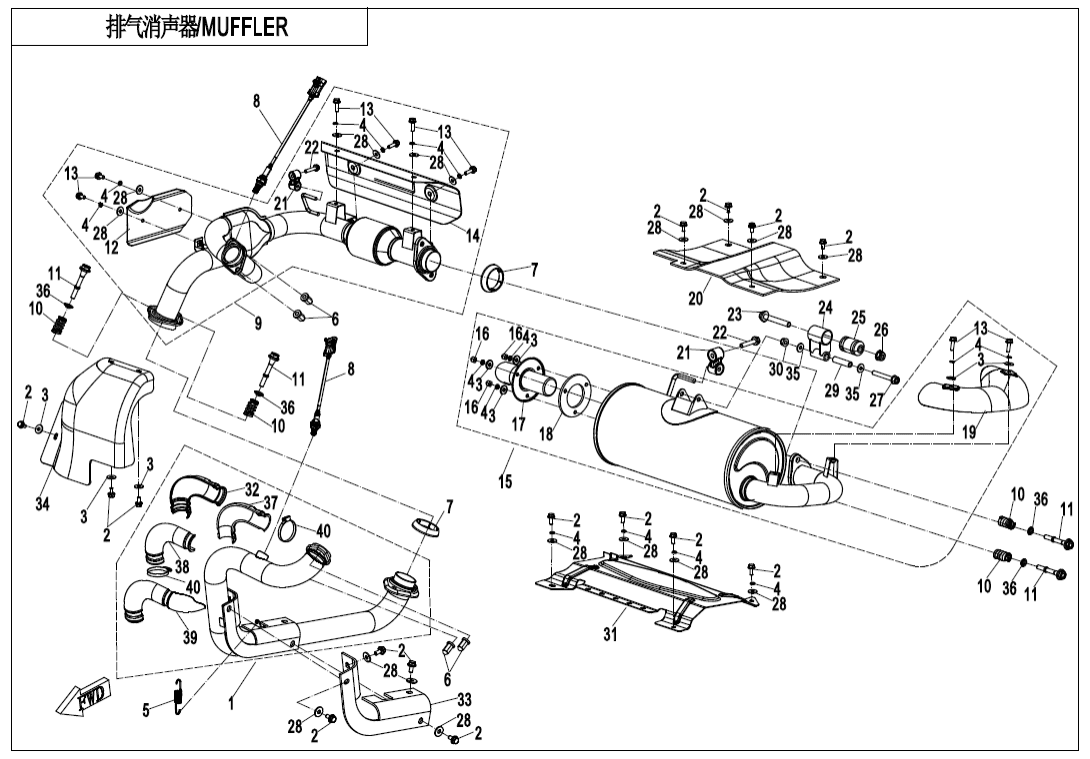

F02 MUFFLER
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2 CVT AIR PIPE@^SIDE COVER (7)
F01‑A LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (5)
F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (4)
F02 MUFFLER (40)
F03 FRAME (36)
F04‑1 FRONT PLASTICS (39)
F04‑2-A FRONT PLASTICS(INSTALL COLOR DISPLAY DASHBOARD) (35)
F04‑2-B FRONT PLASTICS(INSTALL BLACK‑AND‑WHITE DISPLAY DASHBOARD) (40)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (16)
F04‑5-V1 REAR PLASTICS (8)
F04‑5-V2 REAR PLASTICS (10)
F04‑6-V1 BOTTOM PLASTICS (7)
F04‑6-V2 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (26)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (32)
F06‑2 REAR SHOCK ABSORBER (3)
F07‑B FRONT WHEEL(ALUMINUM) (12)
F08 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (43)
F11‑B REAR WHEEL(ALUMINUM) (12)
F12 FUEL TANK (24)
F13 SEAT (24)
F15‑1-V1 ELECTRIC SYSTEM (55)
F15‑1-V2 ELECTRIC SYSTEM (57)
F15‑2 TOWING WINCH (14)
F15‑3 FUEL INJECTION SYSTEM (8)
F16 LIGHTS (10)
F17‑A DASHBOARD(BLACK‑AND‑WHITE DISPLAY DASHBOARD) (3)
F17‑B DASHBOARD(COLOR DISPLAY DASHBOARD) (3)
F18 COOLING SYSTEM (30)
F19‑1-A WARNING DECAL KITS(EURO) (20)
F19‑2-A DECAL KITS(ATHENS BLUE) (9)
F19‑2-B DECAL KITS(MATTE TITANIUM GRAY) (9)
F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (9)
F20 TOOLS (6)
F22‑1 CARGO BOX (32)
F22‑2 CARGO BOX (35)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (10)
F26‑3 BODY ACCESSORIES (4)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (24)
F31 FRONT AXLE (60)
F32 GEAR SHIFTING (22)
F33‑A-V1 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(NON DIFFERENTIAL) (50)
F33‑B-V2 REAR AXLE(NON DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT (8)
F34‑2 3‑POINT SEAT BELT (9)
F37‑1 LEFT DOORS (27)
F37‑2-V1 LEFT DOORS (56)
F37‑2-V2 LEFT DOORS (56)
F37‑3 RIGHT DOORS (27)
F37‑4-V1 RIGHT DOORS (56)
F37‑4-V2 RIGHT DOORS (56)
F38 OWNER'S MANUAL (1)
F40‑A TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)
F40‑B TOWBAR(NON TAILER REINFORCEMENT EQUIPMENT) (11)
F41 AIR FILTER ASSY. (23)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT EXHAUST PIPE5HY0-021100 Alternativy: 5HY0-021100-10000 |
Počet 1 | Cena 3 975 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 15 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 8 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Podložka30303-060010 Alternativy: 30303-060112 |
Počet 15 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SPRING9030-020002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GRAPHITE RING, BIG9AWA-021004 Alternativy: 9AWA-021004-00001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OXYGEN SENSOR018B-176000 |
Počet 2 | Cena 5 818 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky REAR EXHAUST PIPE5HY0-021200 Alternativy: 5HY0-021200-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPRING, MUFFLER9AWA-021001 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub9AWA-021002-10000 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HEAT INSULATOR, REAR PIPE5HY0-021201 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR HEAT INSULATOR5HY0-021202 |
Počet 1 | Cena 493 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER BODY5HY0-021300 Alternativy: 5HY0-021300-10000 |
Počet 1 | Cena 12 767 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Matice30206-060540 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SPAPK ARRESTOR5BY2-021400-10000 Alternativy: 5BY2-021400-10001 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SEAL GASKET5HY0-021302 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER EXHAUST PIPE5HY0-021301 Alternativy: 5HY0-021301-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HEAT INSULATION PLATE, UPPER5HY0-020001 |
Počet 1 | Cena 522 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET7020-000160 |
Počet 2 | Cena 290 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MOUNT ASSY., MUFFLER9CR6-020020 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Šroub30006-080060810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Podložka30309-060900 Alternativy: 30305-060112 |
Počet 18 | Cena 14,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky HEAT INSULATION PLATE,REAR GEAR CASE5HY0-020004 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HEAT INSULATOR, FRONT EXHAUST PIPE5HY0-021101 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky HEAT INSULATOR 2, EXHAUST PIPE5HY0-020003 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky FRONT HEAT SHIELD5HY0-020002 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Pouzdro9AWA-021005 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky HEAT INSULATOR 1, FRONT EXHAUST PIPE5HY0-021102 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky HEAT INSULATOR 2, FRONT EXHAUST PIPE5HY0-021103 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky HEAT INSULATION PLATE 2, EXHAUST PIPE5HY0-021104 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 2 | Cena 102 Kč |
