T1B (2023)

CF1000UTR‑5

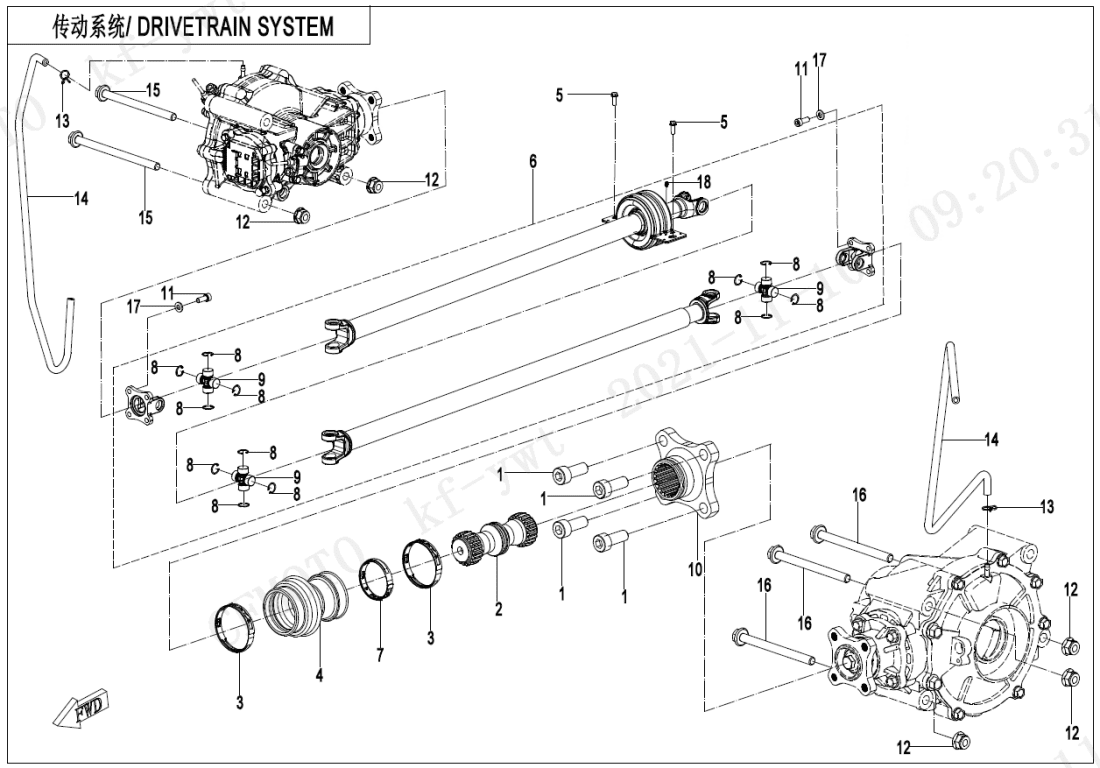

F30 DRIVETRAIN SYSTEM F00‑1 ENGINE MOUNTING PARTS (8)  F00‑2 CVT AIR PIPE@^SIDE COVER (7)  F01‑A-V2 LOCK KIT(FUEL TANK CAP WITH KEYHOLE) (3)  F01‑B LOCK KIT(FUEL TANK CAP WITHOUT KEYHOLE) (7)  F02‑B-V2 MUFFLER (49)  F03 FRAME (42)  F04‑1 FRONT PLASTICS (31)  F04‑2-V1 FRONT PLASTICS (38)  F04‑2-V2 FRONT PLASTICS (40)  F04‑3-V2 MIDDLE PLASTICS (25)  F04‑3-V3 MIDDLE PLASTICS (27)  F04‑3-V4 MIDDLE PLASTICS (31)  F04‑4 MIDDLE PLASTICS (16)  F04‑5-V1 REAR PLASTICS (16)  F04‑5-V2 REAR PLASTICS (18)  F04‑5-V3 REAR PLASTICS (21)  F04‑6-V1 REAR PLASTICS (18)  F04‑6-V2 REAR PLASTICS (19)  F04‑7-V2 REAR PLASTICS (14)  F04‑8-V1 BOTTOM PLASTICS (11)  F04‑8-V2 BOTTOM PLASTICS (6)  F05 FRONT SUSPENSION (26)  F06 REAR SUSPENSION (35)  F07 FRONT WHEEL (13)  F08 BRAKE SYSTEM (61)  F10‑V2 STEERING SYSTEM(EPS) (43)  F11 REAR WHEEL (12)  F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (24)  F13‑1 FRONT SEAT(NON HEATING EQUIPMENT) (23)  F13‑2 REAR SEAT (14)  F15‑1 ELECTRIC SYSTEM (67)  F15‑2 TOWING WINCH (13)  F15‑4 ELECTRIC SYSTEM(LOF) (4)  F16 LIGHTS (12)  F17 DASHBOARD (3)  F18 COOLING SYSTEM (31)  F19‑1 WARNING DECAL (21)  F19‑2-A DECAL KITS(NEBULA BLACK) (7)  F19‑2-B DECAL KITS(TWILIGHT BLUE) (7)  F19‑2-C DECAL KITS(TRUE TIMBER CAMO) (7)  F20 TOOLS (5)  F22‑1 CARGO BOX (34)  F22‑2 CARGO BOX (40)  F23‑V1 BUMPER @^ CAB FRAME (24)  F23‑V2 BUMPER @^ CAB FRAME (25)  F26‑1 BODY ACCESSORIES (9)  F26‑2 BODY ACCESSORIES (10)  F26‑3 BODY ACCESSORIES (6)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (18)  F31 FRONT AXLE (75)  F32 GEARSHIFTING (22)  F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B REAR AXLE(NO DIFFERENTIAL) (53)  F34‑1 SEAT BELT ASSY(FRONT SEAT) (10)  F34‑2 SEAT BELT ASSY(FRONT SEAT) (11)  F34‑3 SEAT BELT ASSY(BACK SEAT) (10)  F34‑4 SEAT BELT ASSY(BACK SEAT) (9)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F40 TOWBAR(TRAILER REINFORCEMENT EQUIPMENT) (10)  F41 AIR FILTER ASSY (23)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

Šroub (vrut)

30102-102025810

Počet 4 Cena 29,02
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

CORE SHAFT, REAR DRIVE SHAFT

5HY0-300101

Počet 1 Cena 1 118
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

BIG RING

9GQ0-290104

Počet 2 Cena 72,54
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

SEAL BOOT, REAR DRIVE SHAFT

5HY0-300102

Počet 1 Cena 43,56
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

Šroub

30006-102025810

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

FRONT DRIVE SHAFT

5SYV-290300-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
07
Název součástky
Kód součástky

SMALL RING

9CR6-300204

Počet 1 Cena 58,03
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

CIRCLIP FOR HOLE

30800-02205

Počet 12 Cena 14,51
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

UNIVERSAL JOINT

9GQ0-290210

Počet 3 Cena 754
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

DRIVE SLEEVE, REAR GEAR CASE

9CR6-300206-10000

Počet 1 Cena 1 175
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub (vrut)

30102-102020810

Počet 8 Cena 29,02
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

NUT M10x1.25

30204-102810

Počet 5 Cena 14,51
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

CLAMP A8

30601-108010

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

BREATHER HOSE, FRONT GEAR CASE

9010-310001

Počet 2 Cena 218
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

Šroub

30006-102130810

Počet 2 Cena 116
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

Šroub

30006-102120810

Počet 3 Cena cena není stanovena není skladem
Číslo
na výkresu
17
Název součástky
Kód součástky

Podložka

9010-300002

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

OIL CUP

3120100

Počet 1 Cena 131
 ks
