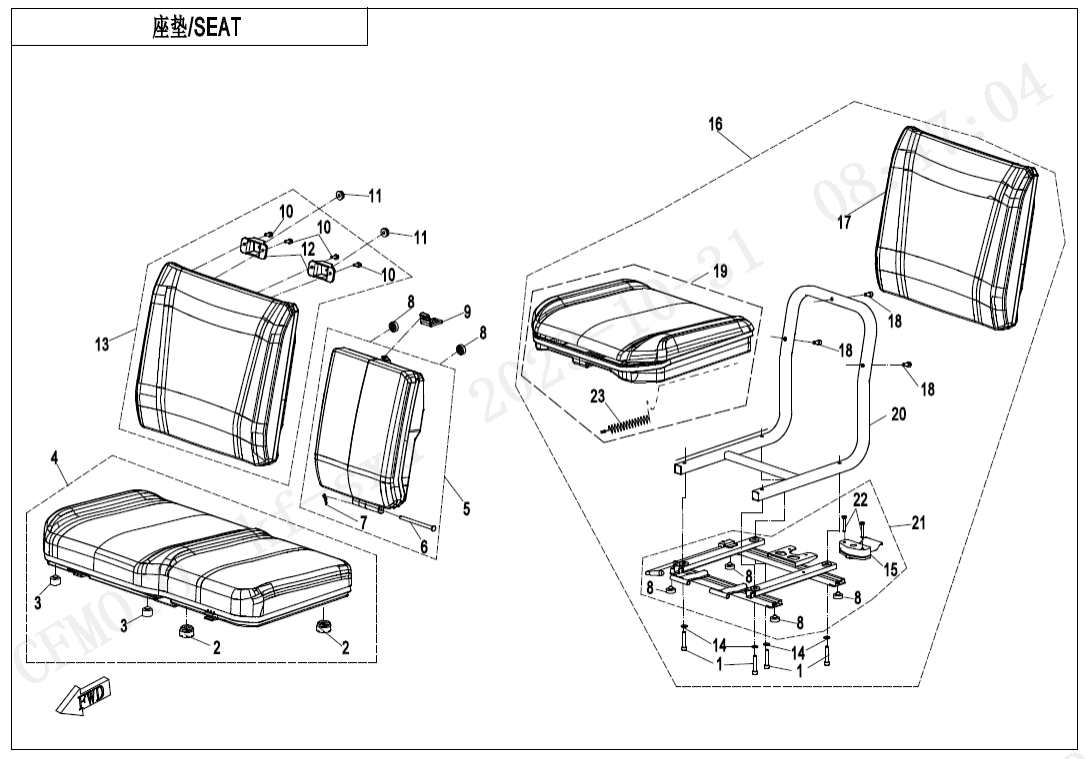

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub (vrut)30102-080045170 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER SLEEVE, REAR SEAT7020-130001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CUSHION RUBBER WAHSER5HY0-132004 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PASSENGER SEAT5HY0-132000-40000 |
Počet 1 | Cena 9 148 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BACKREST5HYV-134000-1C00 |
Počet 1 | Cena 2 759 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky PIN SHAFT30904-080A220 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOCK PIN30910-0183220 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER6KM0-130205 |
Počet 6 | Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky TIE BAND, RACK COVER7020-140002 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BACKREST DAMPING MAT5HY#-130002-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR BRACKET5HY#-133001-1000 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BACKREST ASSY5HY#-133000-1000 |
Počet 1 | Cena 6 273 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Podložka30306-080142 Alternativy: 30306-080112 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SEAT LOCK5HY0-131140 |
Počet 1 | Cena 1 799 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky MAIN SEAT ASSY5HY3-131000-20000 |
Počet 1 | Cena 13 262 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky MAIN BACKREST5HY0-131300-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW M8x1630102-080016170 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MAIN SEAT ASSY5HY3-1312A0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SUPPORT5HY0-131010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOTTOM BRACKET, MAIN SEAT5HY0-131100-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub30003-060035840 Alternativy: 30003-060035810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky PRESSURE SENSOR9GQS-130010 |
Počet 1 | Cena cena není stanovena | není skladem |
