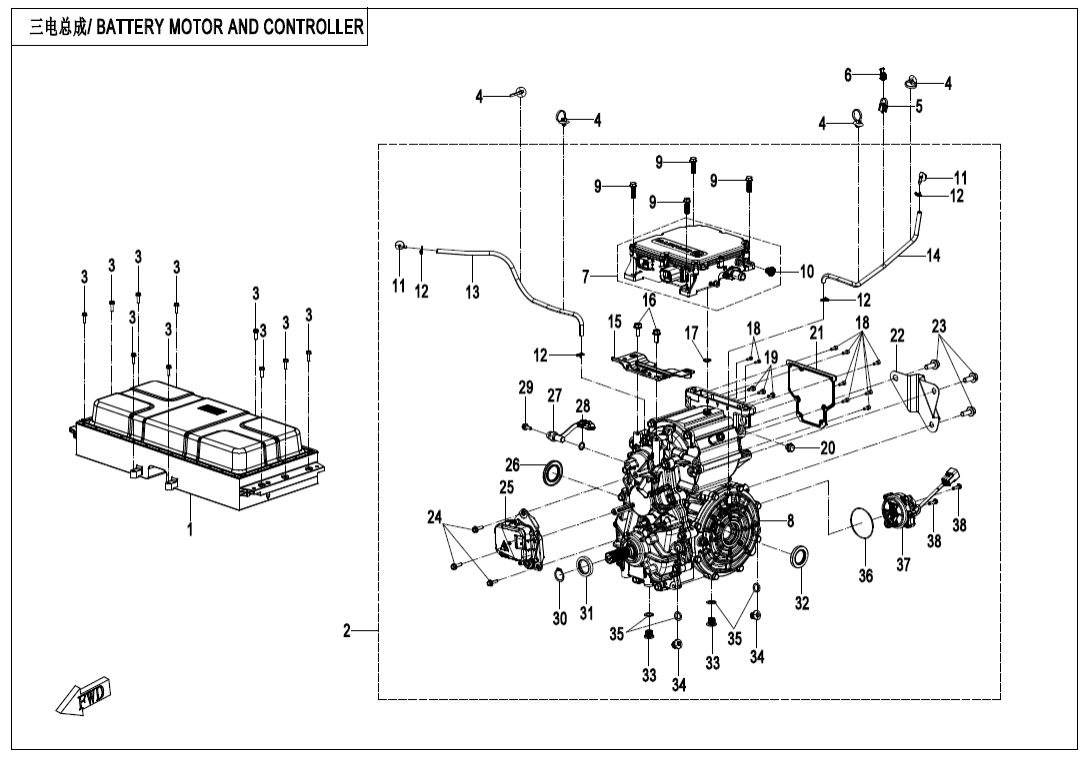

F43 BATTERY MOTOR AND CONTROLLER (38)
F44 HIGH‑TENSION ACCESSORIES (5)
F45 MOTOR SUSPENSION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky POWER BATTERY ASSY7DHV-430500-1000 |
Počet 1 | Cena 400 378 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATERPROOF VENT VALVENBC0-Q4MF13-5001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BREATHER HOSE 2NBC0-Q19222-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CONTROLLER BRACKETNBC0-Q19182-3201 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky O-RING30502-013800N |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW M5x1230102-050012810 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky ELECTRIC DRIVE 3 IN 1 ASSY7DHV-436000-1001 |
Počet 1 | Cena 160 491 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WATERPROOF VENT VALVENBC0-Q1B420-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky MOTOR WIRING COVER PLATENBC0-Q19181-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky MOTOR-REDUCER BRACKETNBC0-Q19184-3200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky PARKING MOTOR CONTROLLER ASSYNBC0-Q18200-2002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky OIL SEAL 35×58×50120-061000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPEEDOMETER SENSOR0GQV-011020-2600 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky O-SEAL RING 13x201A0-013005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M10x1.25x5530006-102055860 |
Počet 10 | Cena 43,56 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 2530801-02505 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky TRANSFER CASE OUTPUT SHAFT OIL SEALNBC0-Q19216-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky OIL SEAL 35×50×70800-062204 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)0180-332100 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky BOLT M14×1.25×120180-021008-0010 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky O-RING 67.5*2Q830-310012-10000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky ELECTRICAL REAR GEAR CASE MOTOR9AWV-152910-8000 |
Počet 1 | Cena 6 215 Kč | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky MOTOR CONTROLLER ASSYNBC0-Q4M000-5002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky MOTOR-REDUCER ASSYNBC0-Q1S000-3200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BOLT M8×280110-060011-0010 Alternativy: 0JYA-062104 |
Počet 4 | Cena 14,51 Kč |
