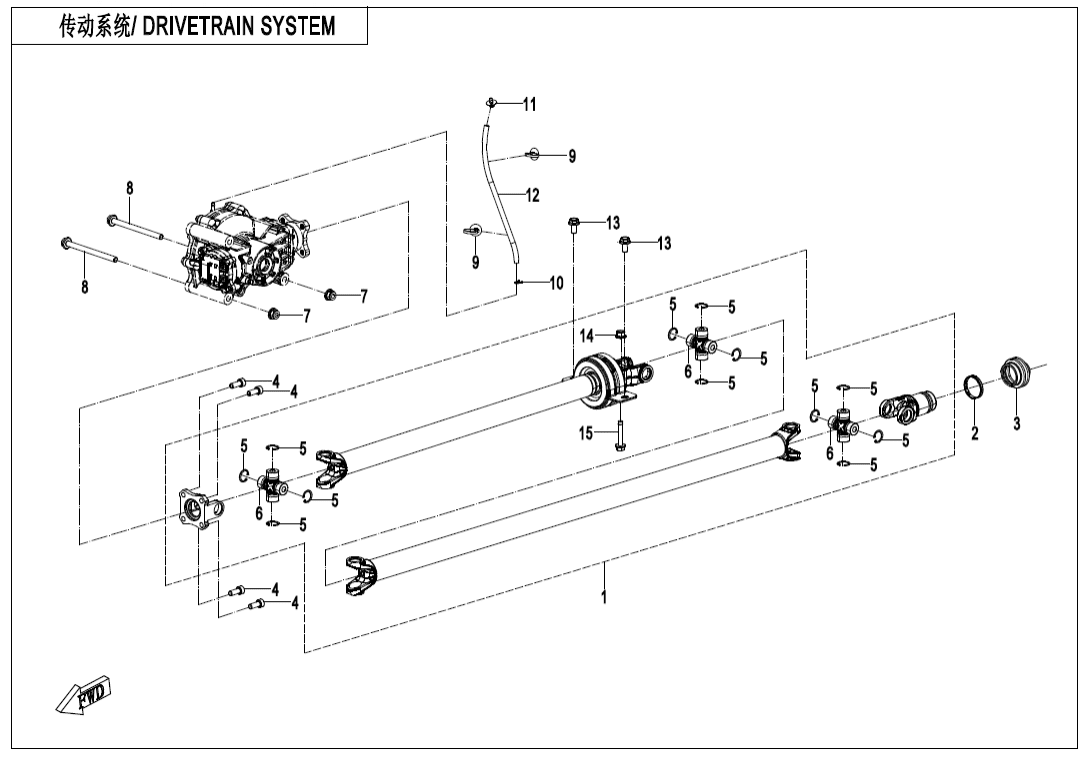

F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (61)
F34 SEAT BELT ASSY (12)
F38 OWNER\'S MANUAL(EU168) (1)
F40‑A TOWBAR(PIN CONNECTION) (4)
F40‑B TOWBAR(BOLT CONNECTION) (4)
F43 BATTERY MOTOR AND CONTROLLER (38)
F44 HIGH‑TENSION ACCESSORIES (5)
F45 MOTOR SUSPENSION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT DRIVE SHAFT7DHV-290100-1000 |
Počet 1 | Cena 9 525 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEX FLANGE BOLT30006-080045110 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SLEEVE5HYV-290101-6000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CIRCLIP FOR HOLE A-D2530800-02505 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky UNIVERSAL JOINT9GQ0-290210 |
Počet 3 | Cena 754 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 2 | Cena 29,02 Kč |
