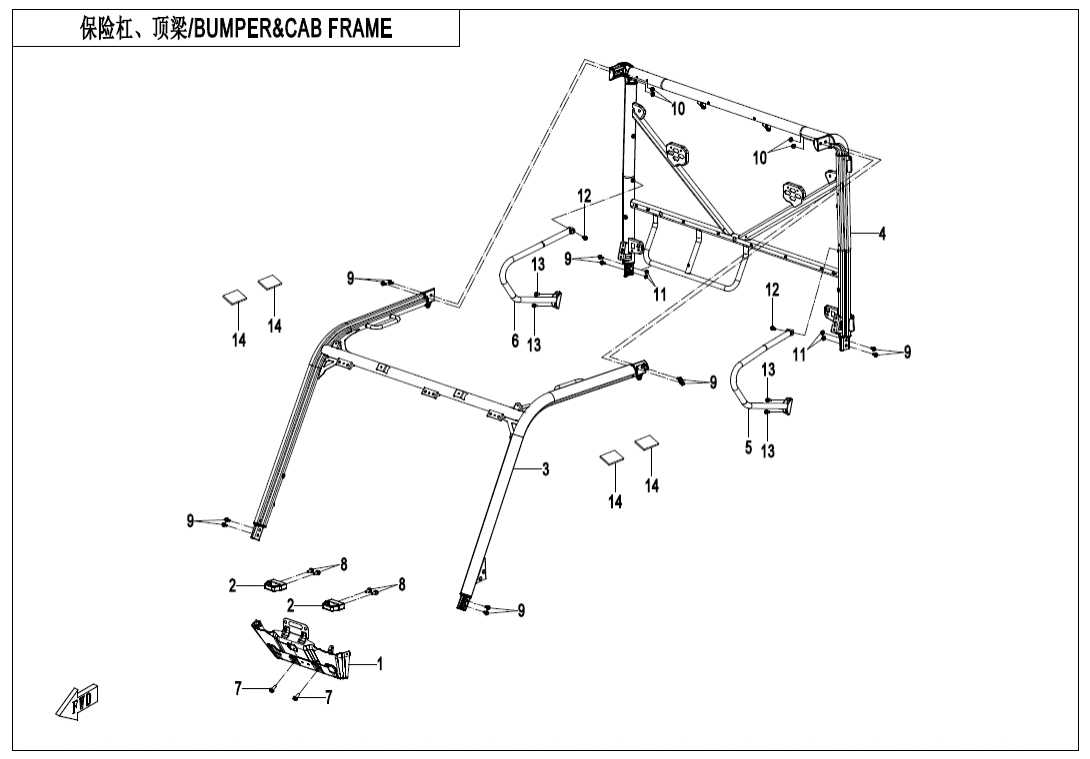

F23 BUMPER @^ CAB FRAME
F01 LOCK KIT (4)
F03 FRAME (16)
F04‑1 FRONT PLASTICS (28)
F04‑2 MIDDLE PLASTICS (31)
F04‑3 MIDDLE PLASTICS (13)
F04‑4 MIDDLE PLASTICS (19)
F04‑5 REAR PLASTICS (9)
F04‑6 BOTTOM PLASTICS (8)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (40)
F11 REAR WHEEL (13)
F13 SEAT (17)
F15‑1 ELECTRIC SYSTEM (69)
F15‑2 TOWING WINCH (18)
F16 LIGHTS (15)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (38)
F19‑1-A DECAL KITS(METALLIC GERY) (5)
F19‑1-B DECAL KITS(TRUE TIMBER KANATI) (5)
F19‑2 WARNING DECAL(EU168) (16)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (23)
F23 BUMPER @^ CAB FRAME (14)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (7)
F26‑3 BODY ACCESSORIES (10)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (61)
F34 SEAT BELT ASSY (12)
F38 OWNER\'S MANUAL(EU168) (1)
F40‑A TOWBAR(PIN CONNECTION) (4)
F40‑B TOWBAR(BOLT CONNECTION) (4)
F43 BATTERY MOTOR AND CONTROLLER (38)
F44 HIGH‑TENSION ACCESSORIES (5)
F45 MOTOR SUSPENSION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BUMPER7DHV-230301-1000-0BP00 |
Počet 1 | Cena 1 525 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TRAILER RING9AYV-230002-8500 |
Počet 2 | Cena 900 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT CAB ASSY7DHV-230100-1000-0BP00 |
Počet 1 | Cena 11 776 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR CAB ASSY7DHV-230200-1000-0BP00 |
Počet 1 | Cena 13 446 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH PROTECTION PIPE ASSY5ASV-230410-6000-0BP00 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH PROTECTION PIPE ASSY5ASV-230420-6000-0BP00 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT30006-102025870 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-103020810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT30006-102035160 |
Počet 12 | Cena 43,56 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Matice30225-102810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPONGE STRAP6KM#-040066-8001 |
Počet 4 | Cena 14,51 Kč |
