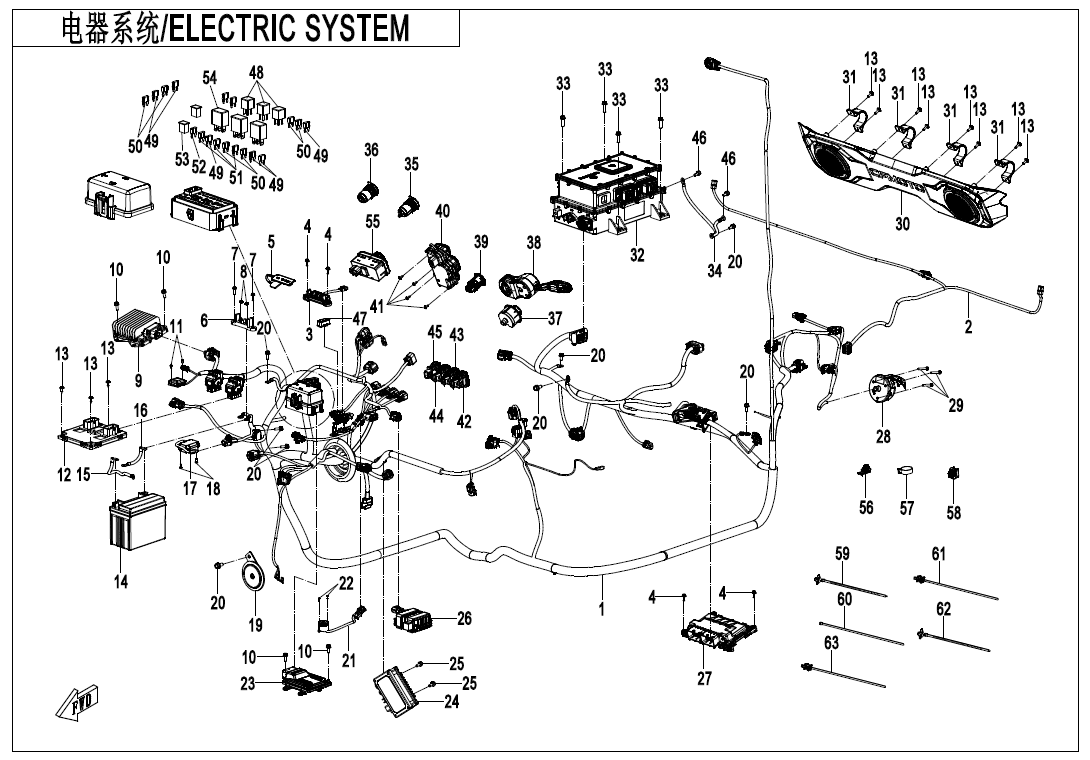

F15‑1 ELECTRIC SYSTEM
F01 LOCK KIT (4)
F03 FRAME (16)
F04‑1 FRONT PLASTICS (28)
F04‑2 MIDDLE PLASTICS (31)
F04‑3 MIDDLE PLASTICS (13)
F04‑4 MIDDLE PLASTICS (19)
F04‑5 REAR PLASTICS (9)
F04‑6 BOTTOM PLASTICS (8)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (40)
F11 REAR WHEEL (13)
F13 SEAT (17)
F15‑1 ELECTRIC SYSTEM (69)
F15‑2 TOWING WINCH (18)
F16 LIGHTS (15)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (38)
F19‑1-A DECAL KITS(METALLIC GERY) (5)
F19‑1-B DECAL KITS(TRUE TIMBER KANATI) (5)
F19‑2 WARNING DECAL(EU168) (16)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (23)
F23 BUMPER @^ CAB FRAME (14)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (7)
F26‑3 BODY ACCESSORIES (10)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (61)
F34 SEAT BELT ASSY (12)
F38 OWNER\'S MANUAL(EU168) (1)
F40‑A TOWBAR(PIN CONNECTION) (4)
F40‑B TOWBAR(BOLT CONNECTION) (4)
F43 BATTERY MOTOR AND CONTROLLER (38)
F44 HIGH‑TENSION ACCESSORIES (5)
F45 MOTOR SUSPENSION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE7DHV-150100-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE7DHV-150100-1002 |
Počet 1 | Cena 41 658 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TAIL LIGHT ADAPTER CABLE7DHV-150184-1000 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TAIL LIGHT ADAPTER CABLE7DHV-150184-1001 |
Počet 1 | Cena 1 176 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXTENSION POWER TERMINAL5BWV-156905-5000-M1 |
Počet 1 | Cena 1 452 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky EXTENSION POWER TERMINAL CAP5BWV-156906-5000-M1 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TERMINAL, CABLE5SY0-151610-6000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SOUND AMPLIFIER5HYV-155210-6001 |
Počet 1 | Cena 7 623 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BCM7DHV-151900-1000 |
Počet 1 | Cena 13 126 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040008-5000 |
Počet 11 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BATTERY31021200 |
Počet 1 | Cena 3 122 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BATTERY NEGATIVE CABLE7DHV-150420-1001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BATTERY POSITIVE CABLE7DHV-150310-1001 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BATTERY POSITIVE CABLE7DHV-150310-1002 |
Počet 1 | Cena 305 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HORNEAEV-150900-1000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HORNEAEV-150900-1001 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x13-C-H30110-420130070 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ELECTRIC HORN5020-150700 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ALARM9AWV-156800-2800-10 |
Počet 1 | Cena 770 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)30110-290095010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SWITCH ASSY7DHV-155100-1000 |
Počet 1 | Cena 6 999 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky EPS CONTROLLER7DHV-150810-1000 |
Počet 1 | Cena 9 757 Kč | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky T-BOXSN1V-691100-1200-14 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky T-BOXSN1V-691100-1500-14 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky VEHICLE CONTROLLER ASSY7DHV-440100-1200 |
Počet 1 | Cena 11 660 Kč | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky TRAILER POWER SOCKET9DQV-151300-3100-10 |
Počet 1 | Cena 1 437 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SCREW M5x3530105-050035410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SPEAKER ASSY5HYV-150410-6001 |
Počet 1 | Cena 3 819 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SPEAKER CLAMP5HYV-150413-6000 |
Počet 4 | Cena 72,60 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky 3.3KW POWER 3 IN 1 ASSY7DHV-440300-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky 3.3KW POWER 3 IN 1 ASSY7DHV-440300-1001 |
Počet 1 | Cena 52 828 Kč | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky DC NEGATIVE CABLE7DHV-150330-1001 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky USB OUTPUT SEAT ASSY9AWV-151200-8000 |
Počet 1 | Cena 1 467 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky POWER OUTLET6WWV-150500-5000-10 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky 2WD/4WD SWITCH5HYV-169080-6000 |
Počet 1 | Cena 1 118 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky SWITCHGROUP5GYV-169480-1200 |
Počet 1 | Cena 1 423 Kč | není skladem |
|
Číslo na výkresu 39 |
Název součástky Kód součástky ONE-CLICK START SWITCH5HYV-169150-6000 |
Počet 1 | Cena 1 423 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky E-SHIFTER7DHV-169390-1000 |
Počet 1 | Cena 5 837 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky HAZARD SWITCH5HYV-169070-6000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky DIMMER SWITCH7DHV-169030-1200 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky WINCH SWITCH ASSY5HYV-169360-6001 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky VR SWITCH5HYV-169570-6000 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky Šroub30006-080012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky DIAGNOSIS CONNECTOR COVERCFCV-11H016-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-11H804-2000-M1 |
Počet 3 | Cena 102 Kč | není skladem |
|
Číslo na výkresu 49 |
Název součástky Kód součástky 25A FUSE806A-151307 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky 20A FUSE806A-151306 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 53 |
Název součástky Kód součástky 40A FUSE5BY0-150302 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 54 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 55 |
Název součástky Kód součástky FUNCTION SWITCH7DHV-169500-1000 |
Počet 1 | Cena 3 136 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 57 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 58 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 59 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 60 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 61 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 62 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 63 |
Název součástky Kód součástky TIE BAND5ASV-150009-6000-M1 |
Počet 3 | Cena 14,52 Kč |
