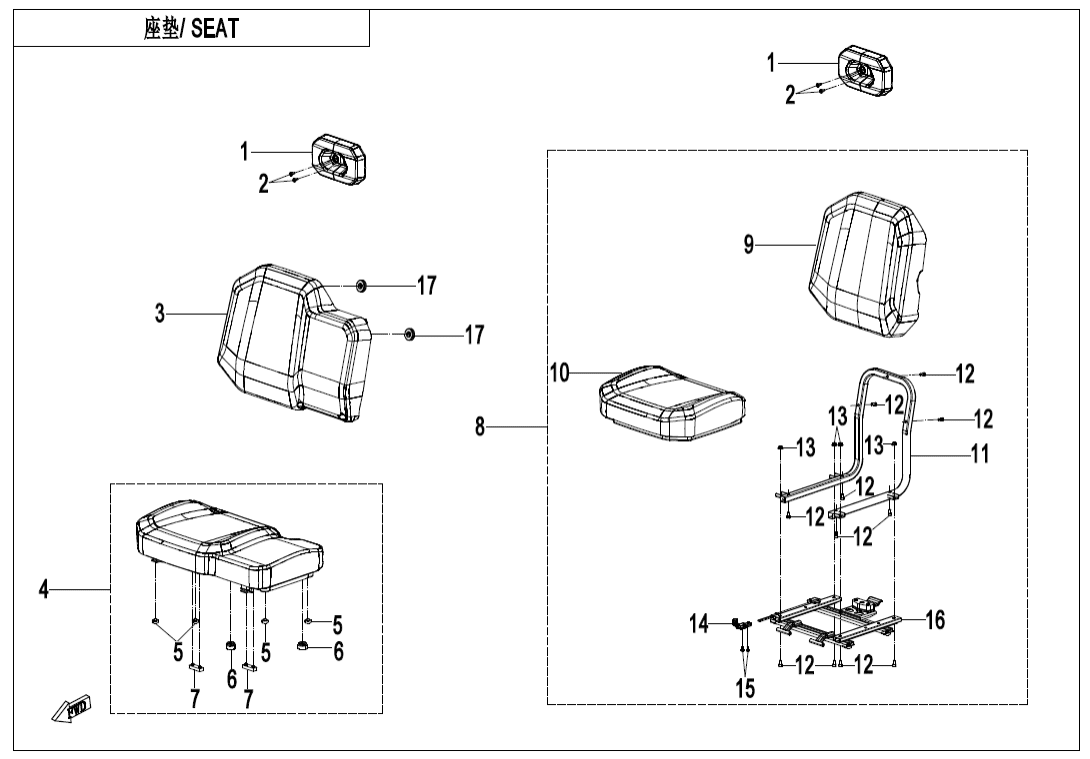

F13 SEAT
F01 LOCK KIT (4)
F03 FRAME (16)
F04‑1 FRONT PLASTICS (28)
F04‑2 MIDDLE PLASTICS (31)
F04‑3 MIDDLE PLASTICS (13)
F04‑4 MIDDLE PLASTICS (19)
F04‑5 REAR PLASTICS (9)
F04‑6 BOTTOM PLASTICS (8)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (47)
F10 STEERING SYSTEM (40)
F11 REAR WHEEL (13)
F13 SEAT (17)
F15‑1 ELECTRIC SYSTEM (69)
F15‑2 TOWING WINCH (18)
F16 LIGHTS (15)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (38)
F19‑1-A DECAL KITS(METALLIC GERY) (5)
F19‑1-B DECAL KITS(TRUE TIMBER KANATI) (5)
F19‑2 WARNING DECAL(EU168) (16)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (23)
F23 BUMPER @^ CAB FRAME (14)
F26‑1 BODY ACCESSORIES (6)
F26‑2 BODY ACCESSORIES (7)
F26‑3 BODY ACCESSORIES (10)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (61)
F34 SEAT BELT ASSY (12)
F38 OWNER\'S MANUAL(EU168) (1)
F40‑A TOWBAR(PIN CONNECTION) (4)
F40‑B TOWBAR(BOLT CONNECTION) (4)
F43 BATTERY MOTOR AND CONTROLLER (38)
F44 HIGH‑TENSION ACCESSORIES (5)
F45 MOTOR SUSPENSION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky HEAD REST5ASV-134000-6000 |
Počet 2 | Cena 3 047 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRIVER SEAT ASSY7DHV-131100-1100 |
Počet 1 | Cena 8 233 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SUPPORTER ASSY5ASV-131200-6000 |
Počet 1 | Cena 4 632 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX BOLT30102-080016810 |
Počet 11 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HANDLE, SLIDE TO UNLOCK5ASV-131600-6000 |
Počet 1 | Cena 174 Kč | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-050012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BRACKET, DRIVER SEAT5ASV-131100-6001 |
Počet 1 | Cena 5 020 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BACKREST DAMPING MAT5HY#-130002-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6x175HY#-040002-1000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky PASSENGER SEAT BACKREST ASSY7DHV-133000-1000 |
Počet 1 | Cena 3 572 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky PASSENGER SEAT ASSY7DHV-132000-1000 |
Počet 1 | Cena 4 051 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RUBBER6KM0-130205 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RUBBER SLEEVE, REAR SEAT7020-130001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DAMPING RUBBER, SEAT5ASV-132000-6000-23 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky MAIN SEAT ASSY7DHV-131000-1100 |
Počet 1 | Cena 8 233 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky DRIVER BACKREST ASSY7DHV-131200-1000 |
Počet 1 | Cena 2 919 Kč | není skladem |
