Gladiator U10 XL PRO

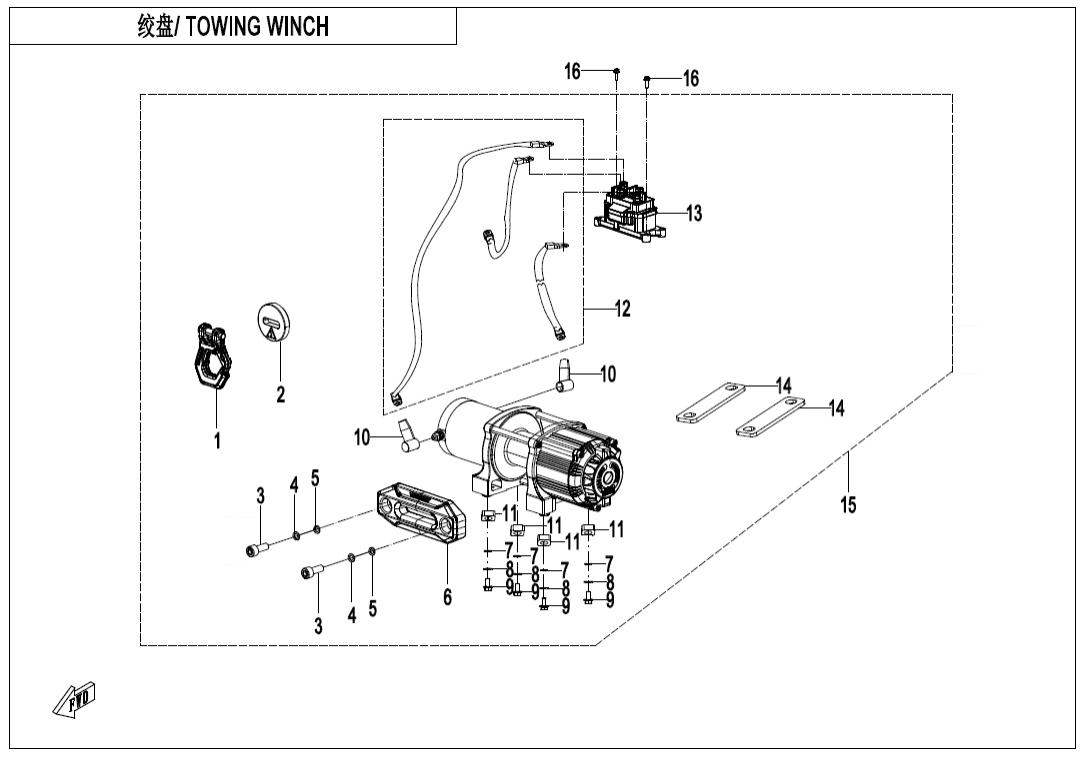

T1B (2026) F15‑2-B TOWING WINCH(BASIC) F00‑1 ENGINE MOUNTING PARTS (7)  F00‑2-V2 CVT AIR PIPE (14)  F01 LOCK KIT (7)  F02‑V2 MUFFLER (31)  F03‑A FRAME(PREMIUM) (32)  F03‑B FRAME(BASIC) (33)  F04‑1 FRONT PLASTICS (29)  F04‑2 FRONT PLASTICS (39)  F04‑3 MIDDLE PLASTICS (14)  F04‑4 MIDDLE PLASTICS (19)  F04‑5-A REAR PLASTICS(PREMIUM) (13)  F04‑5-B REAR PLASTICS(BASIC) (11)  F04‑6 REAR PLASTICS (14)  F04‑7-V2 REAR PLASTICS (6)  F04‑8 BOTTOM PLASTICS (5)  F05‑1 FRONT SUSPENSION (33)  F05‑2 FRONT SHOCK ABSORBER (3)  F06‑1 REAR SUSPENSION (26)  F06‑2 REAR SHOCK ABSORBER (3)  F07 FRONT WHEEL (12)  F08 BRAKE SYSTEM (34)  F10 STEERING SYSTEM (42)  F11 REAR WHEEL (12)  F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (20)  F13‑1-V2 FRONT SEAT (23)  F13‑2-V2 REAR SEAT (21)  F15‑1-A‑V3 ELECTRIC SYSTEM(PREMIUM) (69)  F15‑1-B ELECTRIC SYSTEM(BASIC (63)  F15‑2-A TOWING WINCH(PREMIUM) (18)  F15‑2-B TOWING WINCH(BASIC) (16)  F16‑A LIGHTS(PREMIUM) (16)  F16‑B LIGHTS(BASIC) (14)  F17 DASHBOARD (7)  F18‑V2 COOLING SYSTEM (40)  F19‑1-A WARNING DECAL(EU167) (20)  F19‑1-B WARNING DECAL(TURKEY) (17)  F19‑2-B DECAL KITS(BORDEAUX RED) (2)  F19‑2-C DECAL KITS(FOREST GREEN) (2)  F19‑2-D DECAL KITS(TT KANATI) (2)  F20‑V2 TOOLS (5)  F22‑1 CARGO BOX (25)  F22‑2-A‑V2 CARGO BOX(PREMIUM) (33)  F22‑2-B CARGO BOX(BASIC) (32)  F23‑V2 BUMPER @^ CAB FRAME (30)  F26‑1 BODY ACCESSORIES (12)  F26‑2 BODY ACCESSORIES (8)  F26‑3 BODY ACCESSORIES (16)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (5)  F30 DRIVETRAIN SYSTEM (27)  F31 FRONT AXLE (76)  F34‑1 SEAT BELT ASSY(FRONT SEAT) (10)  F34‑2 SEAT BELT ASSY(FRONT SEAT) (13)  F34‑3 SEAT BELT ASSY(BACK SEAT) (11)  F34‑4 SEAT BELT ASSY(BACK SEAT) (14)  F38‑C OWNER S MANUAL(EU167) (2)  F40‑B TOWBAR(BOLT CONNECTION) (4)  F41 AIR FILTER ASSY (22)  Motor (417)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
1
Název součástky
Kód součástky

WINCH HOOK

5HYV-150702-1R00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

WINCH MOTOR DUST BOOT

5HYV-150700-1R00-23

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

NUT M5

5HYV-150700-1R00-20

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

WINCH POWER CABLE

5HYV-150760-1R00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

WINCH CONTROL RELAY

5HYV-150720-1R00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

CUSHION BLOCK

5HYV-150700-1R00-24

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
15
Název součástky
Kód součástky

WINCH ASSY

5HYV-150700-1R00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
16
Název součástky
Kód součástky

BOLT M6x22

30006-060022810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
2
Název součástky
Kód součástky

WINCH RUBBER DAMPER

5HYV-150703-1R00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
3
Název součástky
Kód součástky

INNER HEX SCREW

30102-102030870

Počet 2 Cena 29,04
 ks
Číslo
na výkresu
4
Název součástky
Kód součástky

SPRING WASHER

5HYV-150700-1R00-21

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
5
Název součástky
Kód součástky

PLAIN WASHER

5HYV-150700-1R00-22

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
6
Název součástky
Kód součástky

ALUMINUM CABLE GUIDE BRACKET

5HYV-150701-1R00

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
7
Název součástky
Kód součástky

Podložka

30304-080420

Počet 4 Cena 14,52
 ks
Číslo
na výkresu
8
Název součástky
Kód součástky

Podložka

30303-080112

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
9
Název součástky
Kód součástky

Šroub

30006-080025810

Počet 4 Cena 14,51
 ks
