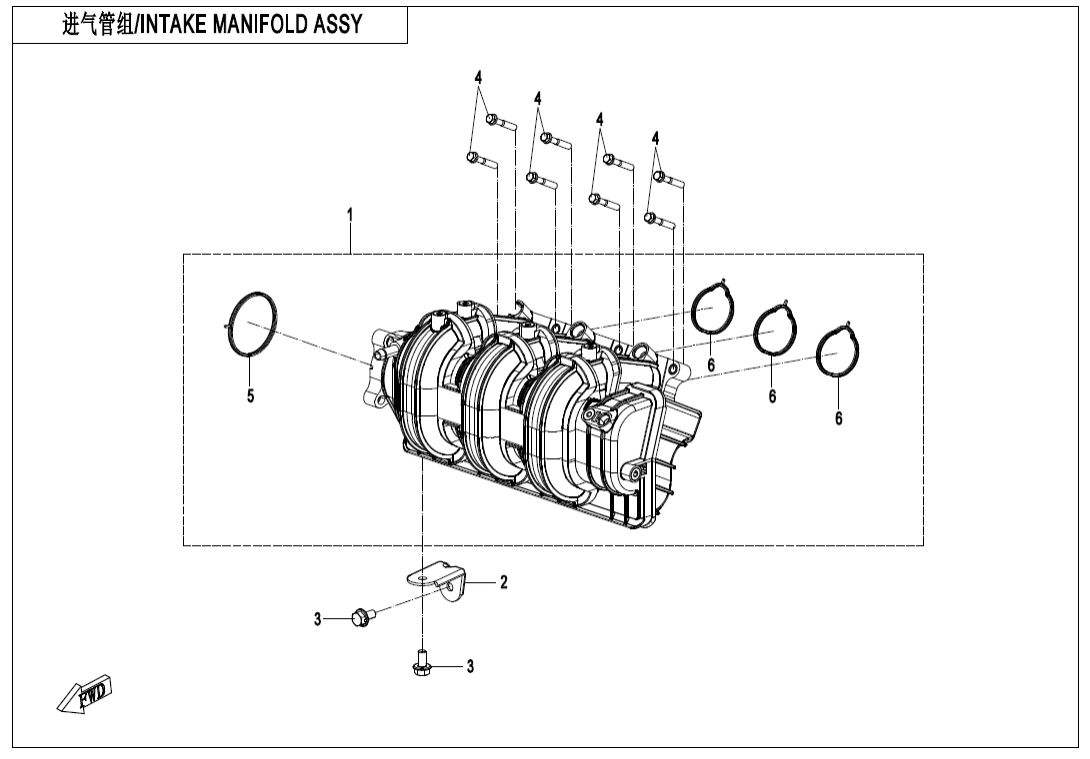

E20‑B INTAKE MANIFOLD ASSY
E00 LONG BLOCK (2)
E01‑1-A CRANKCASE ASSY(STANDARD) (25)
E01‑1-B CRANKCASE ASSY(HIGHLAND) (24)
E01‑2 OIL PAN ASSY (6)
E01‑3 CVT CASE ASSY (14)
E01‑4 REAR END COVER ASSY (12)
E01‑5 LEFT GEARBOX ASSY (14)
E01‑6 RIGHT GEARBOX ASSY (33)
E02‑1-V1 CYLINDER HEAD COVER ASSY (15)
E02‑1-V2 CYLINDER HEAD COVER ASSY (18)
E02‑2 CYLINDER HEAD ASSY (37)
E02‑4 CAMSHAFT ASSY (18)
E03 MAGNETO ASSY (8)
E04‑1 CONNECTING ROD@^PISTON ASSY (11)
E04‑2-A CRANK SHAFT@^BLANCER SHAFT ASSY(STANDARD) (15)
E04‑2-B CRANK SHAFT@^BLANCER SHAFT ASSY(HIGHLAND) (16)
E05‑A CVT ASSY(STANDARD) (37)
E05‑B CVT ASSY(HIGHLAND) (37)
E06‑1-V1 TRANSMISSION SYSTEM(1) (53)
E06‑1-V2 TRANSMISSION SYSTEM(1) (55)
E06‑2-V1 TRANSMISSION SYSTEM(2) (22)
E06‑2-V2 TRANSMISSION SYSTEM(2) (26)
E06‑3 GEARBOX REAR AXLE ASSY (51)
E07 OIL PUMP ASSY (13)
E08‑A COOLING SYSTEM(STANDARD) (28)
E08‑B COOLING SYSTEM(HIGHLAND) (25)
E09 STARTING SYSTEM (7)
E12 FRONT PULLEY ASSY(HIGHLAND) (12)
E17 FUEL INJECTION SYSTEM (6)
E20‑A INTAKE MANIFOLD ASSY(FOR FUEL VAPORIZATION SYSTEM) (6)
E20‑B INTAKE MANIFOLD ASSY (6)
E29 ENGINE GASKET SET@^OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky INTAKE MANIFOLD ASSY0NYV-202000-3101 |
Počet 1 | Cena 2 178 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky INTAKE MANIFOLD BRACKET0NYV-201000-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky THROTTLE SEAL RING0NYV-202400-2000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FLANGE SEAL RING0NYV-202500-2000 |
Počet 3 | Cena 87,12 Kč |
