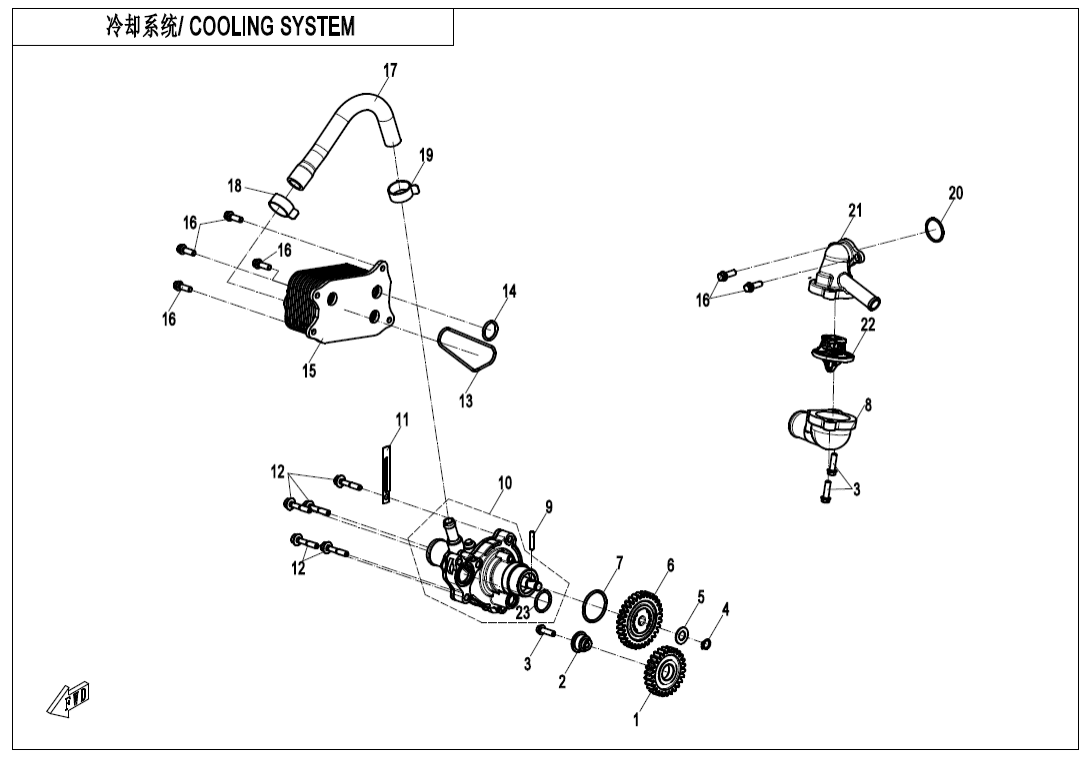

E08‑B COOLING SYSTEM(HIGHLAND)
E00 LONG BLOCK (2)
E01‑1-A CRANKCASE ASSY(STANDARD) (25)
E01‑1-B CRANKCASE ASSY(HIGHLAND) (24)
E01‑2 OIL PAN ASSY (6)
E01‑3 CVT CASE ASSY (14)
E01‑4 REAR END COVER ASSY (12)
E01‑5 LEFT GEARBOX ASSY (14)
E01‑6 RIGHT GEARBOX ASSY (33)
E02‑1-V1 CYLINDER HEAD COVER ASSY (15)
E02‑1-V2 CYLINDER HEAD COVER ASSY (18)
E02‑2 CYLINDER HEAD ASSY (37)
E02‑4 CAMSHAFT ASSY (18)
E03 MAGNETO ASSY (8)
E04‑1 CONNECTING ROD@^PISTON ASSY (11)
E04‑2-A CRANK SHAFT@^BLANCER SHAFT ASSY(STANDARD) (15)
E04‑2-B CRANK SHAFT@^BLANCER SHAFT ASSY(HIGHLAND) (16)
E05‑A CVT ASSY(STANDARD) (37)
E05‑B CVT ASSY(HIGHLAND) (37)
E06‑1-V1 TRANSMISSION SYSTEM(1) (53)
E06‑1-V2 TRANSMISSION SYSTEM(1) (55)
E06‑2-V1 TRANSMISSION SYSTEM(2) (22)
E06‑2-V2 TRANSMISSION SYSTEM(2) (26)
E06‑3 GEARBOX REAR AXLE ASSY (51)
E07 OIL PUMP ASSY (13)
E08‑A COOLING SYSTEM(STANDARD) (28)
E08‑B COOLING SYSTEM(HIGHLAND) (25)
E09 STARTING SYSTEM (7)
E12 FRONT PULLEY ASSY(HIGHLAND) (12)
E17 FUEL INJECTION SYSTEM (6)
E20‑A INTAKE MANIFOLD ASSY(FOR FUEL VAPORIZATION SYSTEM) (6)
E20‑B INTAKE MANIFOLD ASSY (6)
E29 ENGINE GASKET SET@^OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky WATER PUMP IDLE GEAR0NYV-081001-1001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER PUMP ASSY0NYV-081000-2000 |
Počet 1 | Cena 3 035 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×320010-080012-0010 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL COOLER ASSY SEAL RING0NYV-083300-1000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-RING 21×2.50180-080001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL COOLER ASSY0NYV-083000-3000 |
Počet 1 | Cena 2 236 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky OIL COOLER OUTLET TUBE0NYV-083002-2000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP30601-223050 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLAMP30605-120060 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky WATER PUMP IDLE GEAR SLEEVE0NYV-071002-1000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky WATER PUMP IDLE GEAR SLEEVE0NYV-071002-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky O-SEAL RING 25×20800-062205 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky THERMOSTAT HOUSING0NYV-082141-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky THERMOSTAT0NYV-082101-1000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-RING0TYV-081004-1000-32 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky WASHER 100800-011005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky WATER PUMP GEAR0NYV-081002-1000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky WATER PUMP GEAR0NYV-081002-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky O-RING 33×2.650SQV-080002-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky THERMOSTAT COVER0NYV-082131-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Počet 1 | Cena 14,51 Kč |
