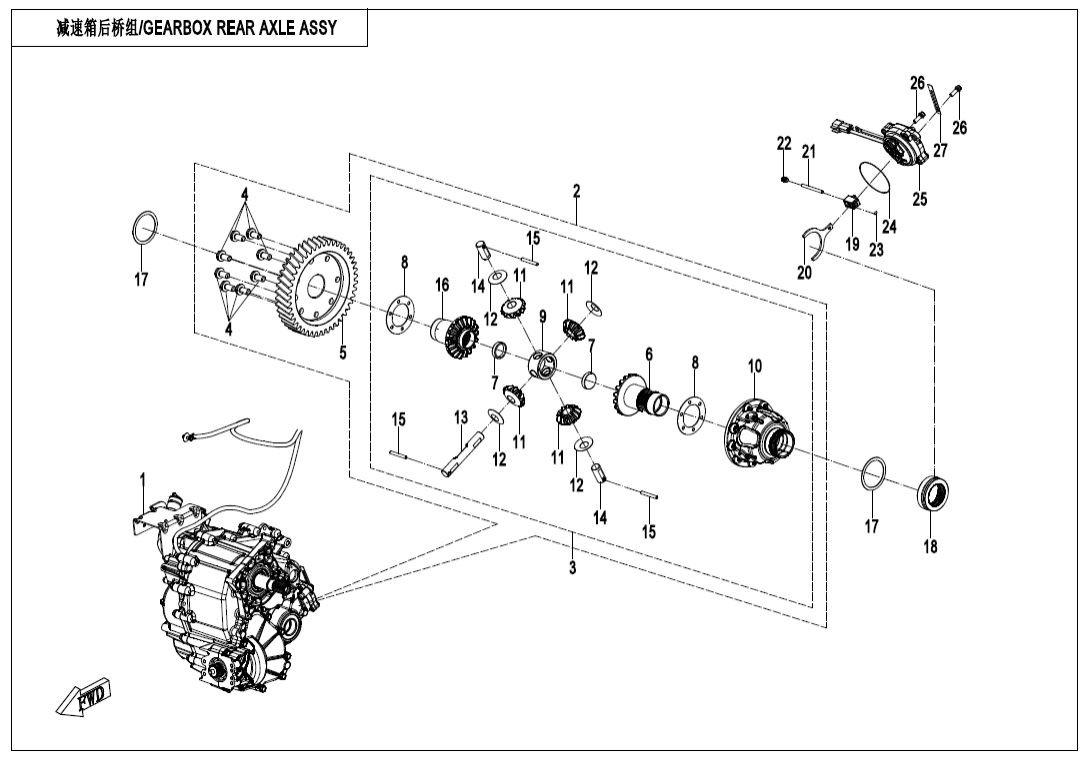

E06‑3 GEARBOX REAR AXLE ASSY
E00 LONG BLOCK (2)
E01‑1-A CRANKCASE ASSY(STANDARD) (25)
E01‑1-B CRANKCASE ASSY(HIGHLAND) (24)
E01‑2 OIL PAN ASSY (6)
E01‑3 CVT CASE ASSY (14)
E01‑4 REAR END COVER ASSY (12)
E01‑5 LEFT GEARBOX ASSY (14)
E01‑6 RIGHT GEARBOX ASSY (33)
E02‑1-V1 CYLINDER HEAD COVER ASSY (15)
E02‑1-V2 CYLINDER HEAD COVER ASSY (18)
E02‑2 CYLINDER HEAD ASSY (37)
E02‑4 CAMSHAFT ASSY (18)
E03 MAGNETO ASSY (8)
E04‑1 CONNECTING ROD@^PISTON ASSY (11)
E04‑2-A CRANK SHAFT@^BLANCER SHAFT ASSY(STANDARD) (15)
E04‑2-B CRANK SHAFT@^BLANCER SHAFT ASSY(HIGHLAND) (16)
E05‑A CVT ASSY(STANDARD) (37)
E05‑B CVT ASSY(HIGHLAND) (37)
E06‑1-V1 TRANSMISSION SYSTEM(1) (53)
E06‑1-V2 TRANSMISSION SYSTEM(1) (55)
E06‑2-V1 TRANSMISSION SYSTEM(2) (22)
E06‑2-V2 TRANSMISSION SYSTEM(2) (26)
E06‑3 GEARBOX REAR AXLE ASSY (51)
E07 OIL PUMP ASSY (13)
E08‑A COOLING SYSTEM(STANDARD) (28)
E08‑B COOLING SYSTEM(HIGHLAND) (25)
E09 STARTING SYSTEM (7)
E12 FRONT PULLEY ASSY(HIGHLAND) (12)
E17 FUEL INJECTION SYSTEM (6)
E20‑A INTAKE MANIFOLD ASSY(FOR FUEL VAPORIZATION SYSTEM) (6)
E20‑B INTAKE MANIFOLD ASSY (6)
E29 ENGINE GASKET SET@^OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARBOX ASSY0NYV-06010Z-3005 |
Počet 1 | Cena 61 393 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARBOX ASSY0NYV-06010Z-3008 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARBOX ASSY0NYV-06010Z-3009 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARBOX ASSY0NYV-06010Z-3010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DIFFERENTIAL HOUSING0NYV-069103-3000 |
Počet 1 | Cena 2 149 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PLANET GEARQ870-333105 |
Počet 4 | Cena 378 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPHERICAL WASHERQ870-333109 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PLANET GEAR SHAFTQ870-333106 |
Počet 1 | Cena 465 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SHORT PLANET GEAR SHAFTQ870-333107 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PIN30906-0504000 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH CV SHAFT GEAR0NYV-069102-3001 |
Počet 1 | Cena 1 771 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH SHAFT GEAR0NYV-069102-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH CV SHAFT GEAR0NYV-069102-3003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00300 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00500 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00600 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00700 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00800 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00900 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00100 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00200 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPLINE BUSHING0NYV-070001-3000 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BLOCK ASSY.Q890-310010 |
Počet 1 | Cena 885 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky REAR GEAR CASE DIFFERENTIAL ASSY0NYV-06900Z-3001 |
Počet 1 | Cena 14 607 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky REAR GEAR CASE DIFFERENTIAL ASSY0NYV-06900Z-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky REAR GEAR CASE DIFFERENTIAL ASSY0NYV-06900Z-3003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FORKQ870-330002 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PIN SHAFTQ870-330004 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)30130-080010810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky PIN SHAFT30913-0300550 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky O-RING 67.5*2Q830-310012-10000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky ELECTRICAL REAR GEAR CASE MOTOR9AWV-152910-8000 |
Počet 1 | Cena 6 215 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DIFFERENTIAL ASSY0NYV-069100-3001 |
Počet 1 | Cena 10 483 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DIFFERENTIAL ASSY0NYV-069100-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DIFFERENTIAL ASSY0NYV-069100-3003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M10×1.25×220181-313100 Alternativy: 0181-313100-0010 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR GEAR CASE GEAR0NYV-069001-3000 |
Počet 1 | Cena 4 371 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH SHAFT GEAR0NYV-069106-3001 |
Počet 1 | Cena 2 396 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH SHAFT GEAR0NYV-069106-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH CV SHAFT GEAR0NYV-069106-3003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SHAFT GEAR SEAL COVER0NYV-069107-3000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEMIAXIS GEAR GASKET0NYV-069105-3000-Q0-00001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEMIAXIS GEAR GASKET0NYV-069105-3000-Q0-00002 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEMIAXIS GEAR GASKET0NYV-069105-3000-Q0-00003 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEMIAXIS GEAR GASKET0NYV-069105-3000-Q0-00004 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEMIAXIS GEAR GASKET0NYV-069105-3000-Q0-00005 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEMIAXIS GEAR GASKET0NYV-069105-3000-Q0-00006 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CROSS BUSHINGQ870-333102 |
Počet 1 | Cena 407 Kč |
