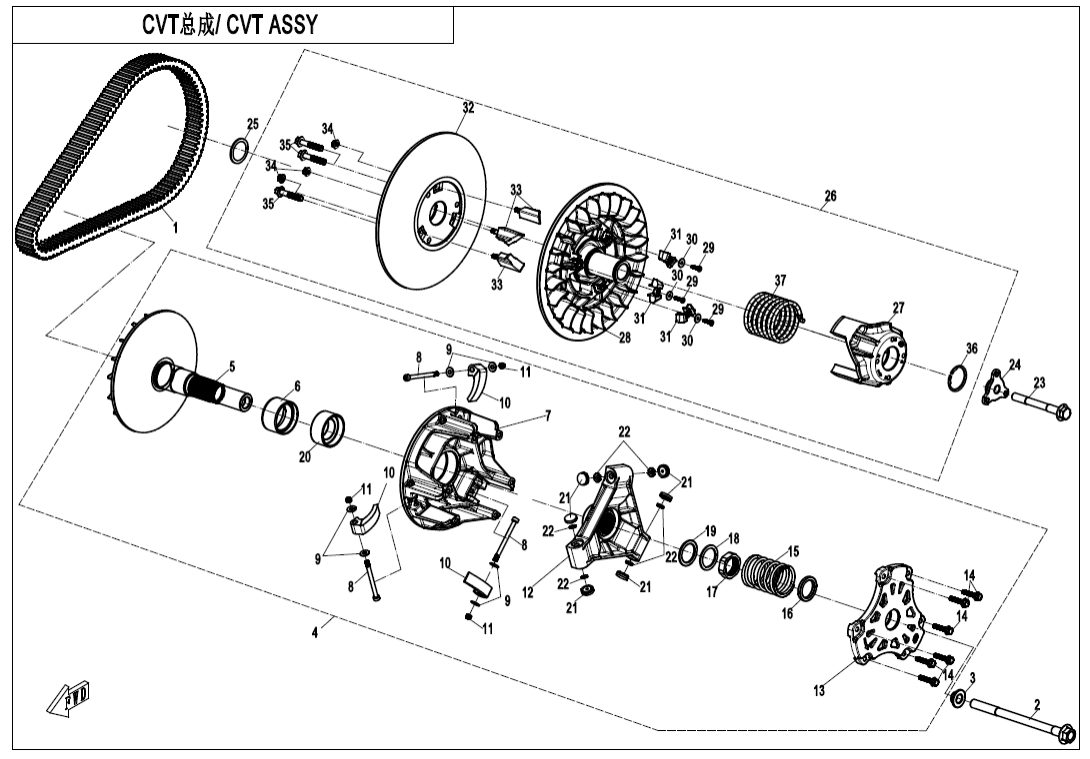

E05‑A CVT ASSY(STANDARD)
E00 LONG BLOCK (2)
E01‑1-A CRANKCASE ASSY(STANDARD) (25)
E01‑1-B CRANKCASE ASSY(HIGHLAND) (24)
E01‑2 OIL PAN ASSY (6)
E01‑3 CVT CASE ASSY (14)
E01‑4 REAR END COVER ASSY (12)
E01‑5 LEFT GEARBOX ASSY (14)
E01‑6 RIGHT GEARBOX ASSY (33)
E02‑1-V1 CYLINDER HEAD COVER ASSY (15)
E02‑1-V2 CYLINDER HEAD COVER ASSY (18)
E02‑2 CYLINDER HEAD ASSY (37)
E02‑4 CAMSHAFT ASSY (18)
E03 MAGNETO ASSY (8)
E04‑1 CONNECTING ROD@^PISTON ASSY (11)
E04‑2-A CRANK SHAFT@^BLANCER SHAFT ASSY(STANDARD) (15)
E04‑2-B CRANK SHAFT@^BLANCER SHAFT ASSY(HIGHLAND) (16)
E05‑A CVT ASSY(STANDARD) (37)
E05‑B CVT ASSY(HIGHLAND) (37)
E06‑1-V1 TRANSMISSION SYSTEM(1) (53)
E06‑1-V2 TRANSMISSION SYSTEM(1) (55)
E06‑2-V1 TRANSMISSION SYSTEM(2) (22)
E06‑2-V2 TRANSMISSION SYSTEM(2) (26)
E06‑3 GEARBOX REAR AXLE ASSY (51)
E07 OIL PUMP ASSY (13)
E08‑A COOLING SYSTEM(STANDARD) (28)
E08‑B COOLING SYSTEM(HIGHLAND) (25)
E09 STARTING SYSTEM (7)
E12 FRONT PULLEY ASSY(HIGHLAND) (12)
E17 FUEL INJECTION SYSTEM (6)
E20‑A INTAKE MANIFOLD ASSY(FOR FUEL VAPORIZATION SYSTEM) (6)
E20‑B INTAKE MANIFOLD ASSY (6)
E29 ENGINE GASKET SET@^OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky TOOTHED DRIVE BELT0NYV-054000-3000 |
Počet 1 | Cena 6 853 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FLAIL BLOCK ASSY0NYV-052137-3000 |
Počet 3 | Cena 479 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT0NYV-052141-3000 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DRIVE THRUST DISC ASSY0NYV-052150-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DRIVE GUIDE DISK ASSY0NYV-052160-3000 |
Počet 1 | Cena 1 583 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT0NYV-052101-3000 |
Počet 6 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DRIVE PULLEY SPRING0NYV-052102-3000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LIMIT CIRCLIP0NYV-052103-3000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NUT0NYV-052104-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPRING WASHER0NYV-052105-3000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WASHER0NYV-052106-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CVT BOLT0NYV-040020-1000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CENTERING SLEEVE0NYV-052107-3000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SLIDER ASSY0NYV-052108-3000 |
Počet 6 | Cena 334 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SHOCK PAD0NYV-052109-3000 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CVT DRIVEN PULLEY BOLT0NYV-052201-3000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CVT DRIVEN PULLEY PAD0NYV-052202-3000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CVT DRIVEN PULLEY ADJUSTING GASKET0NYV-052203-2000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CVT DRIVEN PULLEY ASSY0NYV-052200-3000 |
Počet 1 | Cena 13 199 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DRIVEN CAM ASSY0NYV-052230-3000 |
Počet 1 | Cena 1 830 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky DRIVEN FIXED SHEAVE ASSY0NYV-052211-3000 |
Počet 1 | Cena 5 532 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SCREW0GSV-052202-1100 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky CVT BOLT GASKET0NYV-052101-2000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WASHER0GSV-052201-1100 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky GUIDE BLOCK ASSY0GSV-052220-1100 |
Počet 3 | Cena 305 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky DRIVEN MOVING SHEAVE ASSY0NYV-052220-3000 |
Počet 1 | Cena 3 514 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BLOCK ASSY0NYV-052240-3000 |
Počet 3 | Cena 102 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky NUT0NYV-052203-3000 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BOLT0NYV-052204-3000 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky CIRCLIP FOR SHAFT0NYV-052206-3000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky DRIVEN PULLEY SPRING0NYV-052205-3000 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CVT DRIVE PULLEY ASSY0NYV-052100-3000 |
Počet 1 | Cena 22 782 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky DRIVE FIXED PULLEY ASSY0NYV-052110-3000 |
Počet 1 | Cena 4 211 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky DRIVE BEARING SEAT ASSY0NYV-052120-3000 |
Počet 1 | Cena 3 848 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DRIVE MOVING SHEAVE ASSY0NYV-052131-3000 |
Počet 1 | Cena 4 487 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT0NYV-052135-3000 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky WASHER0NYV-052136-3000 |
Počet 6 | Cena cena není stanovena | není skladem |
