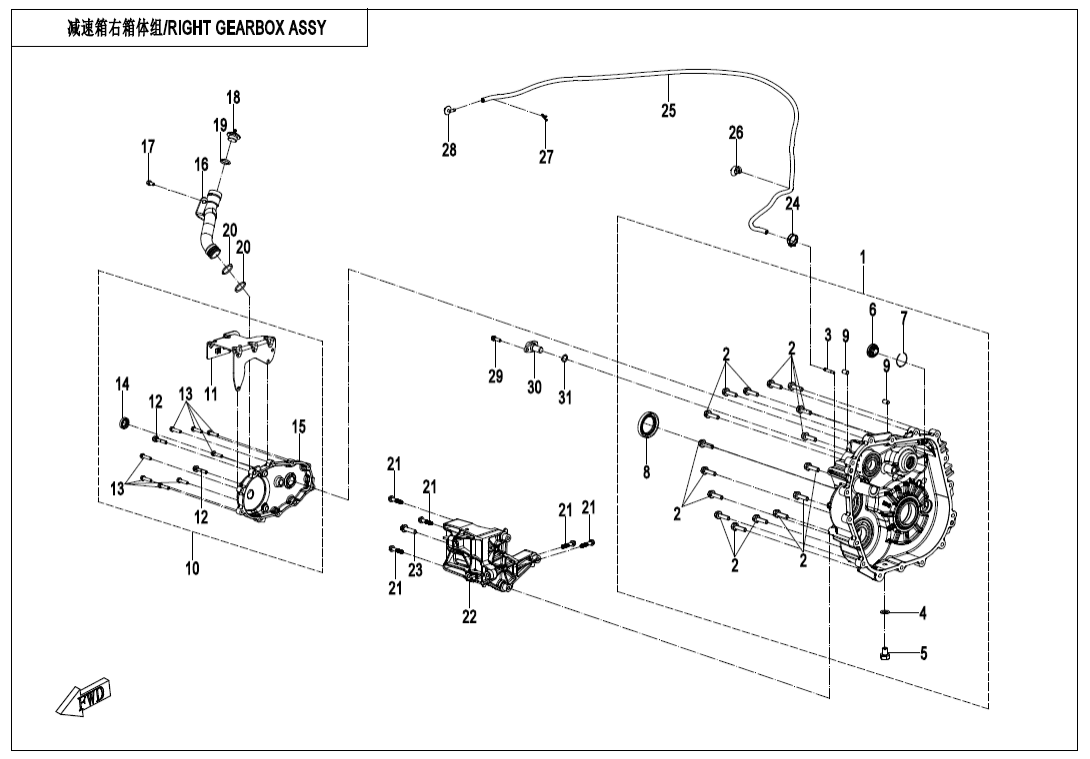

E01‑6 RIGHT GEARBOX ASSY
E00 LONG BLOCK (2)
E01‑1-A CRANKCASE ASSY(STANDARD) (25)
E01‑1-B CRANKCASE ASSY(HIGHLAND) (24)
E01‑2 OIL PAN ASSY (6)
E01‑3 CVT CASE ASSY (14)
E01‑4 REAR END COVER ASSY (12)
E01‑5 LEFT GEARBOX ASSY (14)
E01‑6 RIGHT GEARBOX ASSY (33)
E02‑1-V1 CYLINDER HEAD COVER ASSY (15)
E02‑1-V2 CYLINDER HEAD COVER ASSY (18)
E02‑2 CYLINDER HEAD ASSY (37)
E02‑4 CAMSHAFT ASSY (18)
E03 MAGNETO ASSY (8)
E04‑1 CONNECTING ROD@^PISTON ASSY (11)
E04‑2-A CRANK SHAFT@^BLANCER SHAFT ASSY(STANDARD) (15)
E04‑2-B CRANK SHAFT@^BLANCER SHAFT ASSY(HIGHLAND) (16)
E05‑A CVT ASSY(STANDARD) (37)
E05‑B CVT ASSY(HIGHLAND) (37)
E06‑1-V1 TRANSMISSION SYSTEM(1) (53)
E06‑1-V2 TRANSMISSION SYSTEM(1) (55)
E06‑2-V1 TRANSMISSION SYSTEM(2) (22)
E06‑2-V2 TRANSMISSION SYSTEM(2) (26)
E06‑3 GEARBOX REAR AXLE ASSY (51)
E07 OIL PUMP ASSY (13)
E08‑A COOLING SYSTEM(STANDARD) (28)
E08‑B COOLING SYSTEM(HIGHLAND) (25)
E09 STARTING SYSTEM (7)
E12 FRONT PULLEY ASSY(HIGHLAND) (12)
E17 FUEL INJECTION SYSTEM (6)
E20‑A INTAKE MANIFOLD ASSY(FOR FUEL VAPORIZATION SYSTEM) (6)
E20‑B INTAKE MANIFOLD ASSY (6)
E29 ENGINE GASKET SET@^OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARBOX RH ASSY0NYV-06920Z-3000 |
Počet 1 | Cena 7 231 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARBOX RH ASSY0NYV-06920Z-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GEARBOX GEARSHIFT COVER ASSY0NYV-06940Z-3001 |
Počet 1 | Cena 2 526 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DUST COVER BRACKET 10NYV-120005-3000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×320010-080012-0010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL SD15×25×50180-065002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GEARBOX GEARSHIFT COVER0NYV-069401-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GEARBOX OIL FILL LINE0NYV-069700-3000 |
Počet 1 | Cena 741 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FUEL FILLING PORT BOLT PLUG0A70-013005 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 16.8×3.10A70-013006 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 16 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M8×380110-060010-0030 Alternativy: 0110-060010-0010 |
Počet 5 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GEARBOX BRACKET 20NYV-069602-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GEARBOX BRACKET 20NYV-069602-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT0NYV-069611-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CLAMP φ9.50NYV-069803-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BREATHER HOSE0NYV-069802-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SPEEDOMETER SENSOR0NYV-011020-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky O-SEAL RING 13x201A0-013005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky WASHER 120010-021014 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky MAGNETIC DRAIN BOLT M12×1.50NYV-073001-3000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky VIEWER, OIL LEVEL0SQV-013100-1000-M1 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CIRCLIP0SQV-013001-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky COUNTERSHAFT OIL SEAL0SQV-010001-1001 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Počet 2 | Cena 14,51 Kč |
