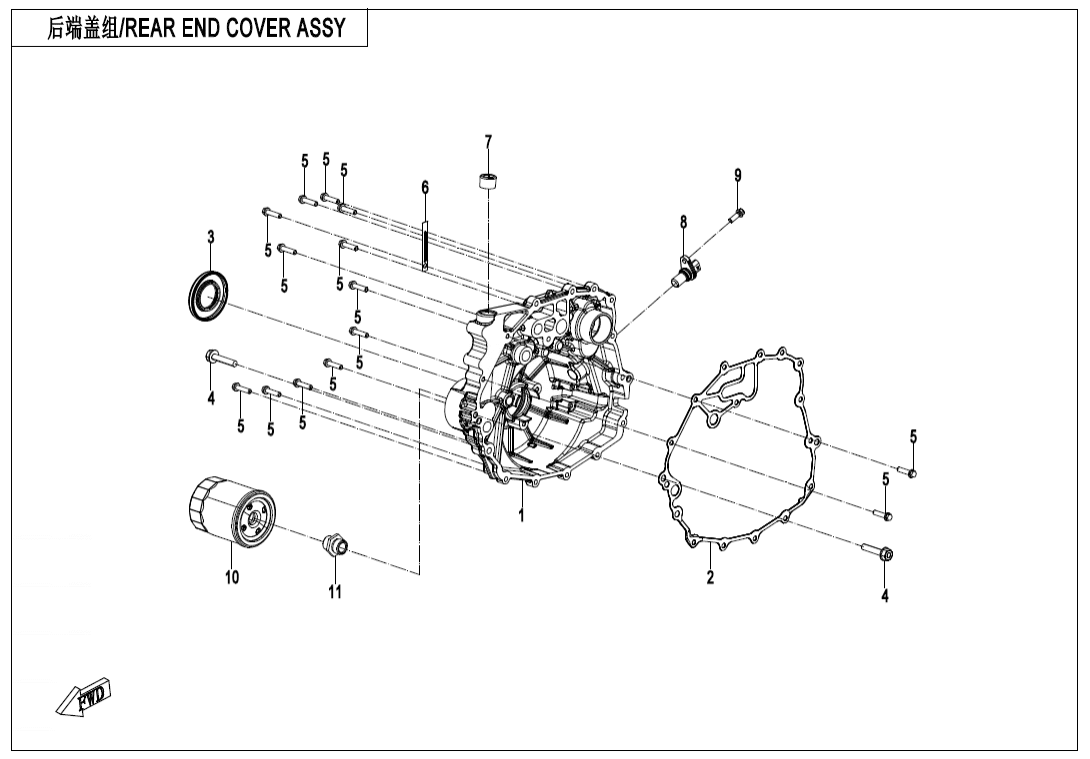

E01‑4 REAR END COVER ASSY
E00 LONG BLOCK (2)
E01‑1-A CRANKCASE ASSY(STANDARD) (25)
E01‑1-B CRANKCASE ASSY(HIGHLAND) (24)
E01‑2 OIL PAN ASSY (6)
E01‑3 CVT CASE ASSY (14)
E01‑4 REAR END COVER ASSY (12)
E01‑5 LEFT GEARBOX ASSY (14)
E01‑6 RIGHT GEARBOX ASSY (33)
E02‑1-V1 CYLINDER HEAD COVER ASSY (15)
E02‑1-V2 CYLINDER HEAD COVER ASSY (18)
E02‑2 CYLINDER HEAD ASSY (37)
E02‑4 CAMSHAFT ASSY (18)
E03 MAGNETO ASSY (8)
E04‑1 CONNECTING ROD@^PISTON ASSY (11)
E04‑2-A CRANK SHAFT@^BLANCER SHAFT ASSY(STANDARD) (15)
E04‑2-B CRANK SHAFT@^BLANCER SHAFT ASSY(HIGHLAND) (16)
E05‑A CVT ASSY(STANDARD) (37)
E05‑B CVT ASSY(HIGHLAND) (37)
E06‑1-V1 TRANSMISSION SYSTEM(1) (53)
E06‑1-V2 TRANSMISSION SYSTEM(1) (55)
E06‑2-V1 TRANSMISSION SYSTEM(2) (22)
E06‑2-V2 TRANSMISSION SYSTEM(2) (26)
E06‑3 GEARBOX REAR AXLE ASSY (51)
E07 OIL PUMP ASSY (13)
E08‑A COOLING SYSTEM(STANDARD) (28)
E08‑B COOLING SYSTEM(HIGHLAND) (25)
E09 STARTING SYSTEM (7)
E12 FRONT PULLEY ASSY(HIGHLAND) (12)
E17 FUEL INJECTION SYSTEM (6)
E20‑A INTAKE MANIFOLD ASSY(FOR FUEL VAPORIZATION SYSTEM) (6)
E20‑B INTAKE MANIFOLD ASSY (6)
E29 ENGINE GASKET SET@^OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CYLINDER BODY REAR END COVER0NYV-014001-1000 |
Počet 1 | Cena 4 283 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky CYLINDER BODY REAR END COVER0NYV-014001-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL STRAINER ASSY0NYV-070200-1000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT, OIL FILTER0700-012106-00002 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CYLINDER BODY REAR END COVER SEAL GASKET0NYV-014002-1000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky OIL SEAL0NYV-014004-3000-M1 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M8×380110-060010-0030 Alternativy: 0110-060010-0010 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PLUG, PT1/20700-022236 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SPEED SENSOR0NYV-170500-1000 |
Počet 1 | Cena 1 031 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 1 | Cena 14,52 Kč |
