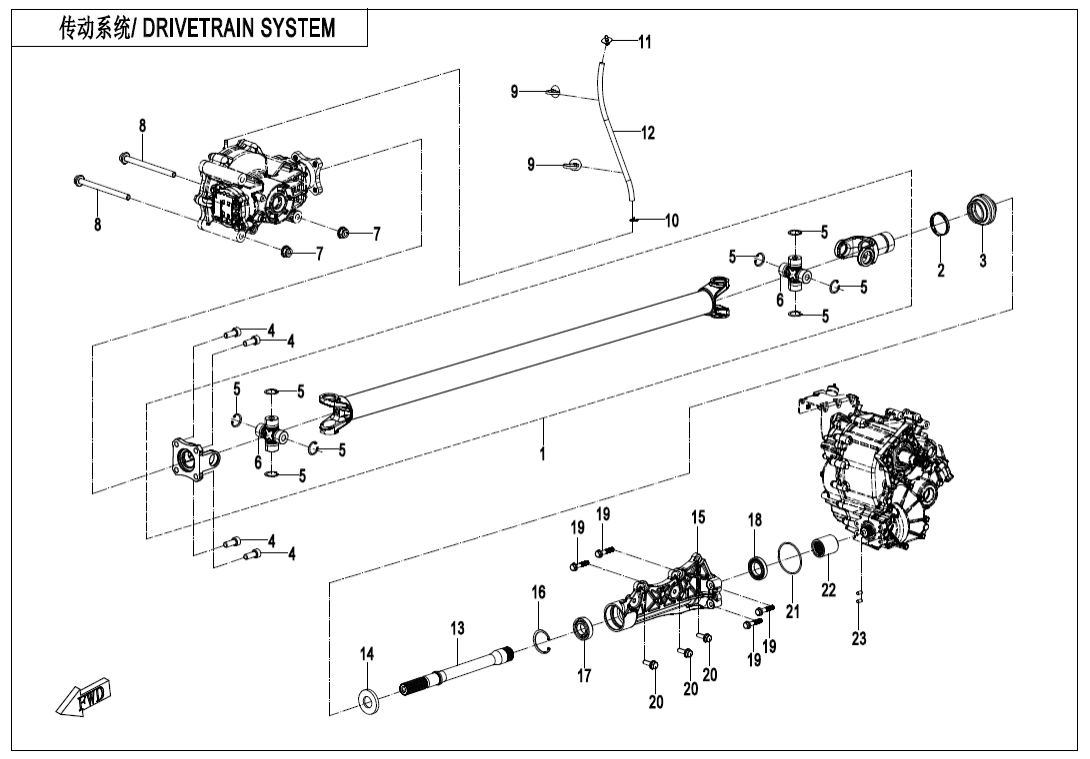

F30 DRIVETRAIN SYSTEM
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2 CVT AIR PIPE (19)
F01 LOCK KIT (7)
F02‑V1 MUFFLER (27)
F02‑V2 MUFFLER (36)
F03 FRAME (29)
F04‑1 FRONT PLASTICS (27)
F04‑2 FRONT PLASTICS (39)
F04‑3 MIDDLE PLASTICS (18)
F04‑4 MIDDLE PLASTICS (13)
F04‑5 REAR PLASTICS (5)
F04‑6 BOTTOM PLASTICS (4)
F05‑1 FRONT SUSPENSION (34)
F05‑2 FRONT SHOCK ABSORBER (3)
F06‑1 REAR SUSPENSION (26)
F06‑2 REAR SHOCK ABSORBER (3)
F07 FRONT WHEEL (12)
F08 BRAKE SYSTEM (36)
F10 STEERING SYSTEM (41)
F11 REAR WHEEL (11)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (20)
F13 SEAT (30)
F15‑1 ELECTRIC SYSTEM (69)
F15‑2 TOWING WINCH (18)
F16 LIGHTS (14)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (34)
F19‑1-A WARNING DECAL(EU167) (18)
F19‑1-B WARNING DECAL(TURKEY) (17)
F19‑2-B DECAL KITS(BORDEAUX RED) (2)
F19‑2-C DECAL KITS(FOREST GREEN) (2)
F19‑2-D DECAL KITS(TIMBER CAMO) (2)
F20 TOOLS (5)
F22‑1 CARGO BOX (25)
F22‑2-V1 CARGO BOX (26)
F22‑2-V2 CARGO BOX (29)
F23 BUMPER @^ CAB FRAME (17)
F26‑1 BODY ACCESSORIES (7)
F26‑2 BODY ACCESSORIES (7)
F26‑3 BODY ACCESSORIES (15)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (5)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (78)
F34‑1 SEAT BELT ASSY(DEIVER) (12)
F34‑2 SEAT BELT ASSY(PASSENGERS) (15)
F38‑C OWNER S MANUAL(EU167) (1)
F40‑A TOWBAR(PIN CONNECTION) (4)
F41 AIR FILTER ASSY (22)
Motor (427)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT DRIVE SHAFT5HYV-290100-6000 |
Počet 1 | Cena 6 525 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OUTPUT SPLINE SHAFT0NYV-069609-1001 |
Počet 1 | Cena 2 206 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL0NYV-069607-1000 |
Počet 1 | Cena 202 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GEARBOX BRACKET 10NYV-069601-1000 |
Počet 1 | Cena 2 501 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CIRCLIP FOR HOLE 4730803-04705 |
Počet 1 | Cena 15,54 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BEARING 60050NYV-069603-1000 |
Počet 1 | Cena 295 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BEARING 619060NYV-069604-1000 |
Počet 1 | Cena 637 Kč | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8×380110-060010-0030 Alternativy: 0110-060010-0010 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub0130-011114-00001 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky OUTPUT SPLINE SLEEVE0NYV-069608-1000 |
Počet 1 | Cena 311 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DOWEL PIN Dia 6x1201A0-056004 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SLEEVE5HYV-290101-6000 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CIRCLIP FOR HOLE A-D2530800-02505 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky UNIVERSAL JOINT Φ25X647020-290130-10000 |
Počet 2 | Cena 451 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 2 | Cena 31,07 Kč |
