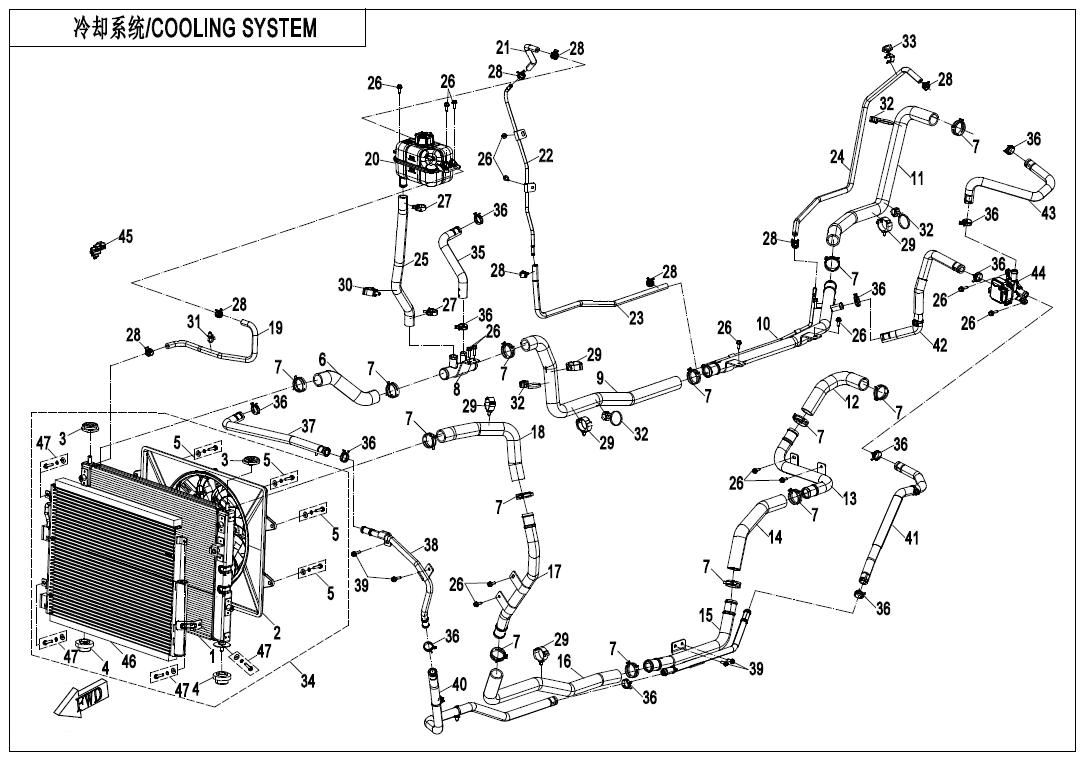

F18‑A COOLING SYSTEM(FOR AIR CONDITIONING SYSTEM)
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2-V1 CVT AIR PIPE (13)
F00‑2-V2 CVT AIR PIPE (14)
F01 LOCK KIT (7)
F02‑V2 MUFFLER (31)
F03 FRAME (28)
F04‑1 FRONT PLASTICS (25)
F04‑2 FRONT PLASTICS (31)
F04‑3 MIDDLE PLASTICS (18)
F04‑4 MIDDLE PLASTICS (19)
F04‑5-V1 REAR PLASTICS (6)
F04‑5-V2 REAR PLASTICS (7)
F04‑6 BOTTOM PLASTICS (4)
F05‑1 FRONT SUSPENSION (33)
F05‑2 FRONT SHOCK ABSORBER (4)
F06‑1 REAR SUSPENSION (26)
F06‑2 REAR SHOCK ABSORBER (5)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM(WITHOUT ABS) (32)
F08‑B BRAKE SYSTEM(WITH ABS) (45)
F10 STEERING SYSTEM (42)
F11 REAR WHEEL (12)
F12‑B FUEL TANK(FOR NON FUEL EVAPORATION SYSTEM) (20)
F13‑A SEAT(WITHOUT HEATING FUNCTION) (25)
F13‑B SEAT(WITH HEATING FUNCTION FOR ABS) (25)
F15‑1 ELECTRIC SYSTEM (78)
F15‑2 TOWING WINCH (18)
F16 LIGHTS (14)
F17 DASHBOARD (7)
F18‑A COOLING SYSTEM(FOR AIR CONDITIONING SYSTEM) (47)
F18‑B COOLING SYSTEM(FOR AIR HEATER SYSTEM) (44)
F19‑1-A WARNING DECAL(EU167) (22)
F19‑1-B WARNING DECAL(TURKEY) (17)
F19‑2-B DECAL KITS(BORDEAUX RED) (2)
F19‑2-C DECAL KITS(FOREST GREEN) (2)
F19‑2-D DECAL KITS(TIMBER CAMO) (2)
F20 TOOLS (5)
F22‑1 CARGO BOX (24)
F22‑2-V2 CARGO BOX (27)
F23 BUMPER @^ CAB FRAME (15)
F26‑2 BODY ACCESSORIES (4)
F26‑3 BODY ACCESSORIES (20)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (5)
F30 DRIVETRAIN SYSTEM (26)
F31 FRONT AXLE (61)
F34‑1-A SEAT BELT ASSY(DEIVER_FOR THREE SEATS) (11)
F34‑1-B SEAT BELT ASSY(DEIVER_FOR TWO SEATS) (11)
F34‑2-A SEAT BELT ASSY(PASSENGERS_FOR THREE SEATS) (14)
F34‑2-B SEAT BELT ASSY(PASSENGERS_FOR TWO SEATS) (12)
F35‑1-A AIR CONDITIONING SYSTEM (23)
F35‑1-B AIR HEATER SYSTEM (13)
F35‑2 AIR CONDITIONING PIPE (12)
F38‑B OWNERS MANUAL(GERMAN) (1)
F38‑C OWNERS MANUAL(EU167) (1)
F40‑A TOWBAR(PIN CONNECTION) (4)
F41 AIR FILTER ASSY (22)
F80‑1-V2 FRONT WINDSHIELD ASSY (13)
F80‑1-V3 FRONT WINDSHIELD ASSY (15)
F80‑2 REAR WINDSHIELD ASSY (12)
F80‑3 WIPER ASSY (14)
F80‑4 LEFT DOORS (54)
F80‑5 RIGHT DOORS (52)
Motor (427)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RADIATOR5HYV-181120-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECTING AL PIPE5HYV-355080-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ENGINE WATER INTLET PIPE5HYV-182050-6000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ENGINE WATER OUTLET PIPE5HYV-182060-6000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CONNECTING ALUM PIPE 15HYV-183500-6000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CONNECTING TUBE 25HYV-182510-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEATER INTAKE PIPE 25HYV-352120-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CONNECTING TUBE 35HYV-182520-6000 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RADIATOR INLET ALUM PIPE5HYV-183030-6000 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RADIATOR INLET PIPE5HYV-182030-6000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RADIATOR AIR REMOVAL PIPE5HYV-182400-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FAN5HYV-181130-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ENGINE EXPANSION BOX5HYV-184030-6000 |
Počet 1 | Cena 915 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CONNECTING TUBE 45HYV-182530-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ENGINE REMOVAL ALUM PIPE5HYV-183420-6000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CONNECTING TUBE 55HYV-182540-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky ENGINE REMOVAL PIPE5HYV-182420-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky ENGINE FEED PIPE5HYV-182410-6000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 15 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLAMP B286KM0-180004 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CLAMP30605-114060 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CLASP 375HYV-188003-6000 |
Počet 5 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky UPPER INSULATION5HYV-181140-6000 |
Počet 2 | Cena 595 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky CLASP 275HYV-188002-6000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CLASP 155HYV-188001-6000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky CLIP 15-375HYV-188004-6000 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CLIP 15-205HYV-188005-6000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky COOLING MODULE5HYV-181100-9002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky HEATER OUTLET PIPE5HYV-352200-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky CLAMP30601-223050 |
Počet 12 | Cena 43,56 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky HEATER INTAKE HOSE 25HYV-352107-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky HEATER INTAKE PIPE 15HYV-352110-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 39 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky LOWER INSULATION5HYV-181150-6000 |
Počet 2 | Cena 595 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky HEATER INTAKE HOSE 15HYV-352105-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky 3-WAY VALVE OUTLET HOSE 25HYV-352103-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky 3-WAY VALVE OUTLET HOSE 15HYV-352102-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 43 |
Název součástky Kód součástky 3-WAY VALVE INTAKE HOSE5HYV-352101-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky 3-WAY ELECTRONIC WATER VALVE5HYV-354600-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky OUTDOOR TEMP. SENSOR5HYV-354300-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 46 |
Název součástky Kód součástky CONDENSER ASSY5HYV-351200-9002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 47 |
Název součástky Kód součástky BOLT5HYV-181100-9000-20 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT ASSY5HYV-181100-6000-20 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RADIATOR INLET PIPE5HYV-182040-6000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLAMP B385HYV-187002-6000 |
Počet 14 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky 4-WAY AL PIPE5HYV-355090-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CONNECTING TUBE 15HYV-182500-6000 |
Počet 1 | Cena 653 Kč |
