Rám a kostra

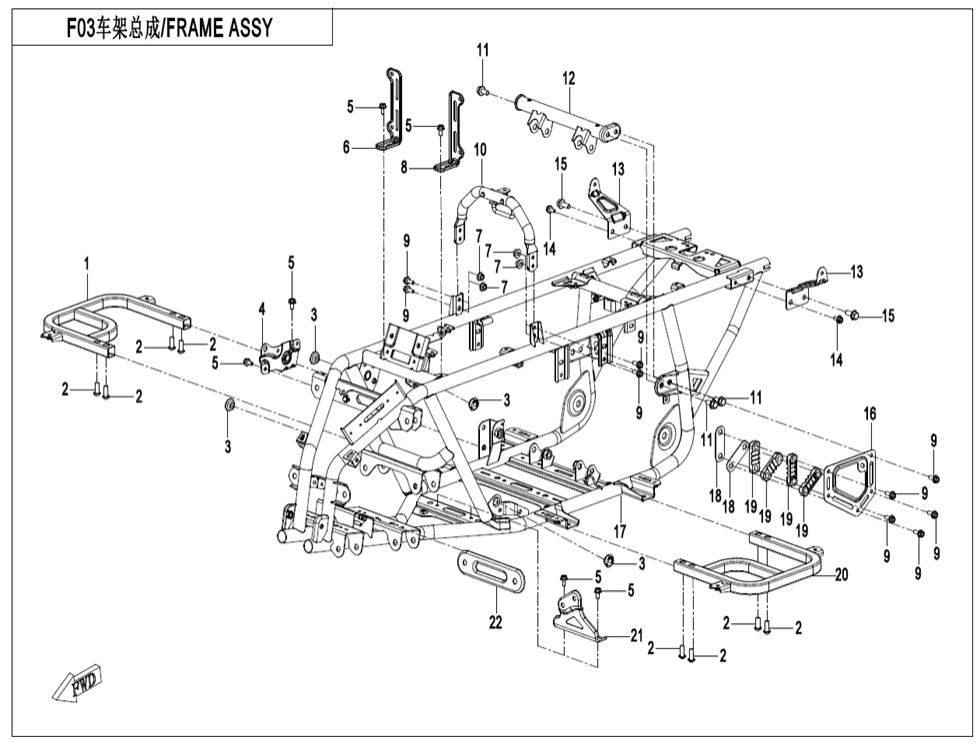

Hlavní rám
Hlavní rám (25)
Nárazník (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH FOOTREST ASSYHH4V-030400-1000 |
Cena 319 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SCREW M8x2030121-080020870 |
Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BRACKET, MASTER CYLINDERHH4V-030002-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH BRACKET, MCUHH4V-030040-1000 |
Cena 276 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT M630204-060810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LH BRACKET, MCUHH4V-030030-1000 |
Cena 276 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT SUPPORTER, SEATHH4V-030100-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT SUPPORTER, SEATHH4V-030100-1001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-080016810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky UPPER BRACKET, MOTORHH4V-030200-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BRACKET, REAR FENDERHH4V-030010-1000 |
Cena 290 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HIGH-TENSION CABLE BRACKETHH4V-030020-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRAME ASSYHH4V-031000-1001-01 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRAME ASSYHH4V-031000-1002-01 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRAME ASSYHH4V-031000-1005-01 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky HIGH-TENSION CABLE PRESS PLATE ASSYHH4V-030050-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky HIGH-TENSION CABLE PRESS BLOCKHH4V-042043-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LH FOOTREST ASSYHH4V-030300-1000 |
Cena 319 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BRACKET, HYDRAULIC VALVEHH4V-030060-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BRACKET, FRONT SWING ARMHH4V-030001-1000 |
Cena 305 Kč |
