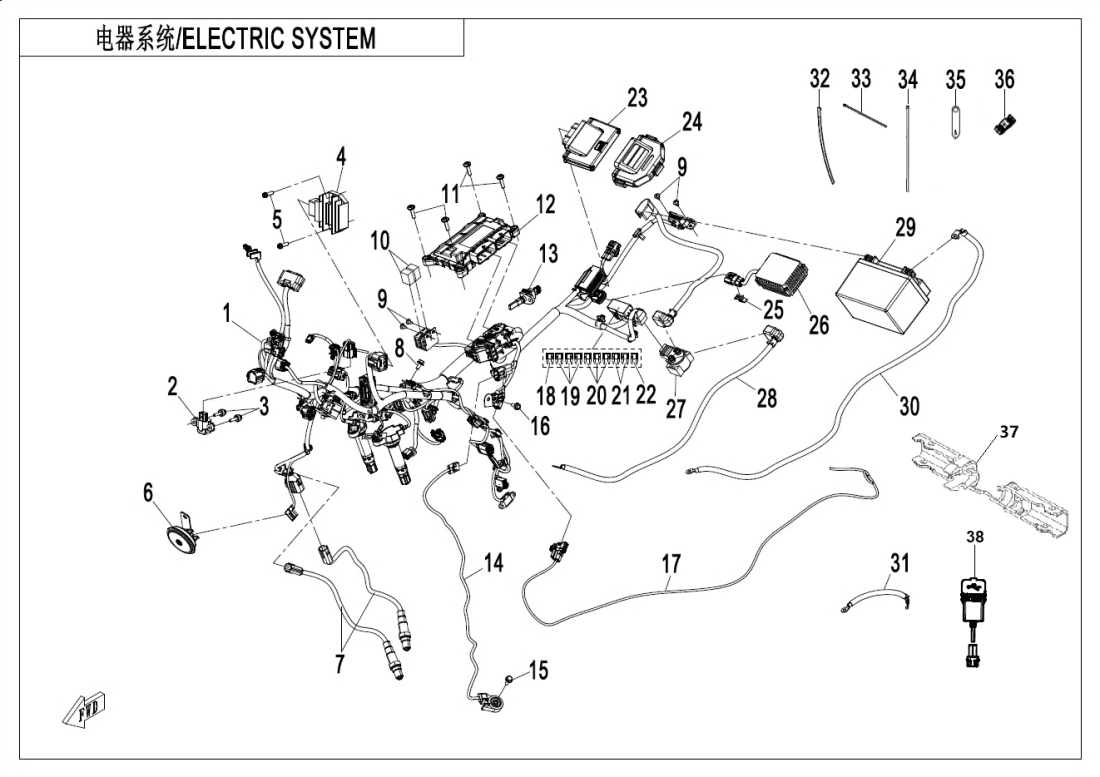

F15‑A ELECTRIC SYSTEM
F00 ENGINE FITTINGS (2)
F01‑A LOCK KIT (9)
F01‑B LOCK KIT(ADVANCED) (19)
F02 MUFFLER (19)
F03‑1 MAIN FRAME (39)
F03‑2 REAR FRAME (21)
F04‑1 PLASTICS1 (10)
F04‑2-A PLASTICS2 (6)
F04‑2-B PLASTICS2(ADVANCED) (13)
F04‑3 PLASTICS3 (23)
F04‑4 PLASTICS4 (17)
F04‑5 PLASTICS5 (21)
F04‑6 PLASTICS6 (27)
F04‑7 PLASTICS7 (17)
F05‑A FRONT SUSPENSION (25)
F05‑B FRONT SUSPENSION(ADVANCED) (29)
F06 REAR SUSPENSION (18)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (50)
F10‑A STEERING SYSTEM (26)
F10‑B STEERING SYSTEM(ADVANCED) (20)
F11 REAR WHEEL (20)
F12 FUEL TANK (16)
F13 SEAT ASSY (7)
F14 FOOTREST (58)
F15‑A ELECTRIC SYSTEM (44)
F15‑B ELECTRIC SYSTEM(ADVANCED) (43)
F16‑A LIGHTS (20)
F16‑B LIGHTS(ADVANCED) (25)
F17‑A DASHBOARD ASSY (5)
F17‑B DASHBOARD ASSY(ADVANCED) (9)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2 WARNING LABEL (4)
F19‑3-V1 DECAL(NEBULA BLACK) (15)
F19‑3-V2 DECAL(NEBULA BLACK) (15)
F19‑3-V3 DECAL(NEBULA BLACK) (11)
F19‑4-V1 DECAL(AEROLITE GREY) (15)
F19‑4-V2 DECAL(AEROLITE GREY) (15)
F19‑4-V3 DECAL(AEROLITE GREY) (11)
F20 TOOLS (1)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE6KWV-150100-1900-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky 6D SENSOR6L30-080040 |
Počet 1 | Cena 15 581 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REGULATOR6WWV-177000-5000-M1 |
Počet 1 | Cena 6 006 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REGULATORK-60311034100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky HORN6KWV-150600-1000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 2 | Cena 2 730 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330118-480130010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150524-2000-M1 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ECM ASSY6KWV-001000-1900-12 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ECM ASSY6KWV-001000-1900-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Snímač teploty vzduchu0PW0-173100 |
Počet 1 | Cena 1 408 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SIDE STAND SWITCH6KWV-151200-1000 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x168010-090005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LICENSE LIGHT AUXILIARY CABLE6KWV-150440-1001 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FUSE 5A8010-151301 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FUSE 7.5A806A-151301 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky 25A FUSE806A-151307 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BCM6KWV-151900-1000 |
Počet 1 | Cena 9 409 Kč | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BUSHING, VEHICLE CONTROL UNIT6WWV-150420-5000-10 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1301-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1401-11 |
Počet 1 | Cena 6 489 Kč | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1601-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky STARTER RELAY9CR6-150310 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky STARTER MOTOR POSITIVE CABLE6KWV-150310-1001 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BATTERY31021100 |
Počet 1 | Cena 2 308 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BATTERY NEGATIVE CABLE6KWV-150420-1001 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky GROUND CABLE, FRAME6KWV-150430-1000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky TIE BAND0000-000014 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky TIE BAND9010-150004 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky WIRE CLIP 2, BRAKE FLUID HOSE6L30-080006 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CABLE PROTECTORCFCV-156001-2000-M1 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky TYPE-C USB SOCKET6KWV-151500-1000 |
Počet 1 | Cena 1 162 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky Snímač teploty vzduchu6WWV-150101-5000 |
Počet 1 | Cena 407 Kč |
