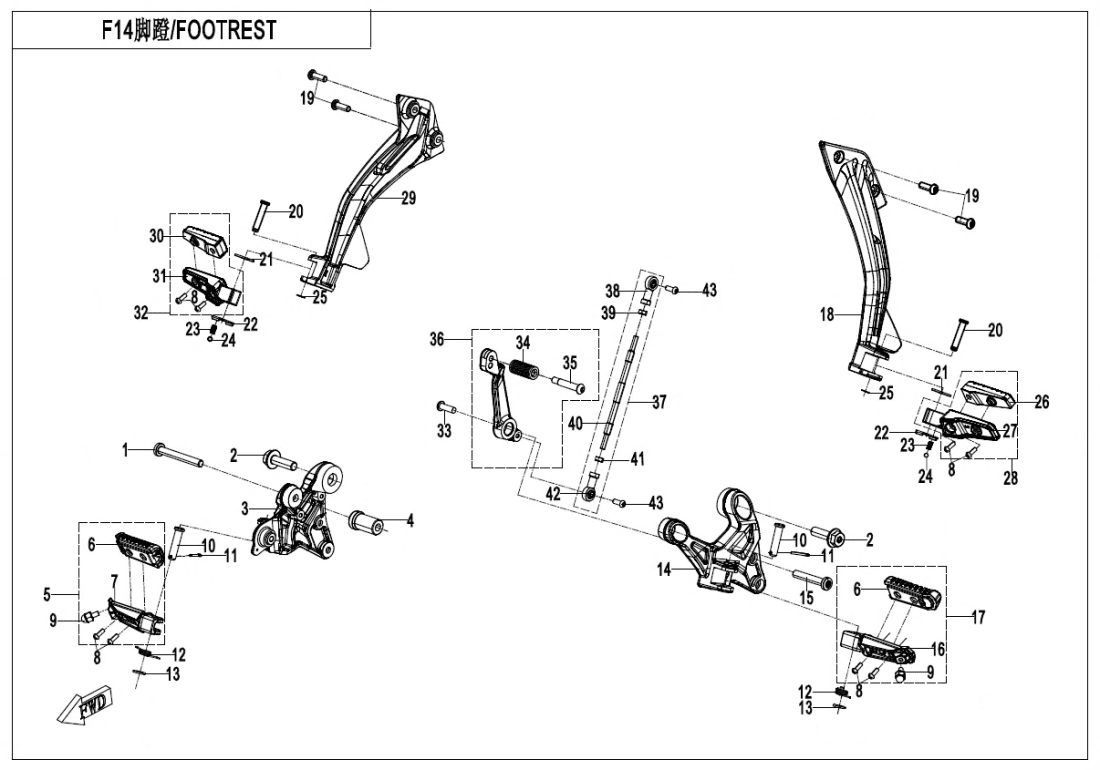

F14 FOOTREST
F00 ENGINE FITTINGS (2)
F01‑A LOCK KIT (9)
F01‑B LOCK KIT(ADVANCED) (19)
F02 MUFFLER (19)
F03‑1 MAIN FRAME (39)
F03‑2 REAR FRAME (21)
F04‑1 PLASTICS1 (10)
F04‑2-A PLASTICS2 (6)
F04‑2-B PLASTICS2(ADVANCED) (13)
F04‑3 PLASTICS3 (23)
F04‑4 PLASTICS4 (17)
F04‑5 PLASTICS5 (21)
F04‑6 PLASTICS6 (27)
F04‑7 PLASTICS7 (17)
F05‑A FRONT SUSPENSION (25)
F05‑B FRONT SUSPENSION(ADVANCED) (29)
F06 REAR SUSPENSION (18)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (50)
F10‑A STEERING SYSTEM (26)
F10‑B STEERING SYSTEM(ADVANCED) (20)
F11 REAR WHEEL (20)
F12 FUEL TANK (16)
F13 SEAT ASSY (7)
F14 FOOTREST (58)
F15‑A ELECTRIC SYSTEM (44)
F15‑B ELECTRIC SYSTEM(ADVANCED) (43)
F16‑A LIGHTS (20)
F16‑B LIGHTS(ADVANCED) (25)
F17‑A DASHBOARD ASSY (5)
F17‑B DASHBOARD ASSY(ADVANCED) (9)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2 WARNING LABEL (4)
F19‑3-V1 DECAL(NEBULA BLACK) (15)
F19‑3-V2 DECAL(NEBULA BLACK) (15)
F19‑3-V3 DECAL(NEBULA BLACK) (11)
F19‑4-V1 DECAL(AEROLITE GREY) (15)
F19‑4-V2 DECAL(AEROLITE GREY) (15)
F19‑4-V3 DECAL(AEROLITE GREY) (11)
F20 TOOLS (1)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SCREW M10x80C0000351008000S |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PIN SHAFT6WWV-140141-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPRINGA000-140103-20000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30300-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH FRONT FOOTREST BRACKET6KWV-140600-1000 |
Počet 1 | Cena 3 209 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKET, LH FRONT FOOTREST6KWV-140600-1000-10 |
Počet 1 | Cena 3 209 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M10x65C0000351006500S |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH FRONT FOOTREST SEAT6KWV-140131-1000-0VR00 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH FRONT FOOTREST SEAT6KWV-140131-1000-0BP00 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH FRONT FOOTREST SEAT ASSY6KWV-140800-1000-0BP00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BRACKET ASSY, LH FRONT FOOTREST6KWV-140400-1000-0VR00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LH FRONT FOOTREST BRACKET6KWV-140200-1000 |
Počet 1 | Cena 3 354 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, LH REAR FOOTREST6KWV-140200-1000-10 |
Počet 1 | Cena 3 354 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FIXED BOLT, BRAKE DISCC90709062000 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT, FRONT FOOTREST BRACKETC90704038000 |
Počet 2 | Cena 842 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LH FOOTREST RUBBER ASSY6KMV-140132-M100 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH REAR FOOTREST BRACKET6KJV-140151-8000-0VR00 |
Počet 1 | Cena 726 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH REAR FOOTREST BRACKET6KJV-140151-8000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky LH REAR FOOTREST ASSY6KJV-140150-8000-0VR00 |
Počet 1 | Cena 1 060 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky LH REAR FOOTREST ASSY6KJV-140150-8000-0BP00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RH FRONT FOOTREST BRACKET6KWV-140300-1000 |
Počet 1 | Cena 3 354 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BRACKET, RH REAR FOOTREST6KWV-140300-1000-10 |
Počet 1 | Cena 3 354 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH FRONT FOOTREST BRACKET6KWV-140700-1000 |
Počet 1 | Cena 3 209 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BRACKET, RH FRONT FOOTREST6KWV-140700-1000-10 |
Počet 1 | Cena 3 209 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RUBBER ASSY, RH FOOTREST6KMV-140142-M100 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RH REAR FOOTREST BRACKET6KJV-140161-8000-0BP00 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RH REAR FOOTREST BRACKET6KJV-140161-8000-0VR00 |
Počet 1 | Cena 726 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RH REAR FOOTREST ASSY6KJV-140160-8000-0BP00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RH REAR FOOTREST ASSY6KJV-140160-8000-0VR00 |
Počet 1 | Cena 1 060 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW M8x2530121-080025160 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky RUBBER SLEEVE, PEDAL6GUV-140101-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BOLT, PEDAL6NQ#-140104-6002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky SHIFT LEVER PEDAL ASSY6KWV-140110-1000 |
Počet 1 | Cena 1 830 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky SHIFT LEVER PEDAL ASSY6KWV-140110-1000-10 |
Počet 1 | Cena 1 830 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CONNECTING PART, GEARSHIFT ROD6WWV-140120-5000 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Ložisko6GU#-140140-6001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky Matice30200-060870 Alternativy: 30200-060810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BUSHING, FRONT RH FOOTREST BRACKETC90703039001C1 |
Počet 1 | Cena 1 321 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky CONNECTING ROD6WWV-140121-5000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky Matice30200-06087L Alternativy: 30200-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky Ložisko6GU#-140160-6001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky Šroub (vrut)30121-060016700 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BRACKET ASSY, RH FRONT FOOTREST6KWV-140500-1000-0VR00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RH FRONT FOOTREST SEAT ASSY6KWV-140900-1000-0BP00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FOOTREST RUBBER6KMV-140170-8100 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RH FRONT FOOTREST SEAT6KWV-140141-1000-0BP00 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RH FRONT FOOTREST SEAT6KWV-140141-1000-0VR00 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SCREW M5x1430105-050014410 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky LIMIT BOLT6GU#-140202-6000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky LIMIT BOLT6KM0-130123 |
Počet 2 | Cena 58,03 Kč |
