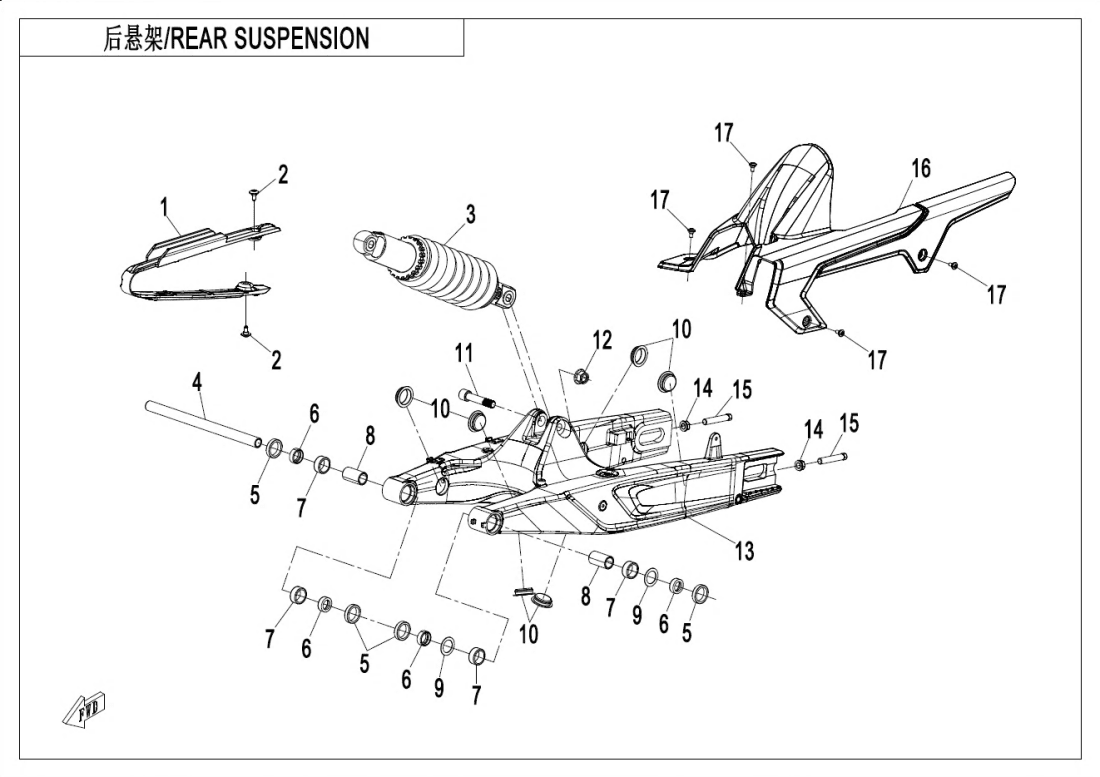

F06 REAR SUSPENSION
F00 ENGINE FITTINGS (2)
F01‑A LOCK KIT (9)
F01‑B LOCK KIT(ADVANCED) (19)
F02 MUFFLER (19)
F03‑1 MAIN FRAME (39)
F03‑2 REAR FRAME (21)
F04‑1 PLASTICS1 (10)
F04‑2-A PLASTICS2 (6)
F04‑2-B PLASTICS2(ADVANCED) (13)
F04‑3 PLASTICS3 (23)
F04‑4 PLASTICS4 (17)
F04‑5 PLASTICS5 (21)
F04‑6 PLASTICS6 (27)
F04‑7 PLASTICS7 (17)
F05‑A FRONT SUSPENSION (25)
F05‑B FRONT SUSPENSION(ADVANCED) (29)
F06 REAR SUSPENSION (18)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (50)
F10‑A STEERING SYSTEM (26)
F10‑B STEERING SYSTEM(ADVANCED) (20)
F11 REAR WHEEL (20)
F12 FUEL TANK (16)
F13 SEAT ASSY (7)
F14 FOOTREST (58)
F15‑A ELECTRIC SYSTEM (41)
F15‑B ELECTRIC SYSTEM(ADVANCED) (40)
F16‑A LIGHTS (20)
F16‑B LIGHTS(ADVANCED) (25)
F17‑A DASHBOARD ASSY (5)
F17‑B DASHBOARD ASSY(ADVANCED) (9)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2 WARNING LABEL (4)
F19‑3-V1 DECAL(NEBULA BLACK) (15)
F19‑3-V2 DECAL(NEBULA BLACK) (15)
F19‑3-V3 DECAL(NEBULA BLACK) (11)
F19‑4-V1 DECAL(AEROLITE GREY) (15)
F19‑4-V2 DECAL(AEROLITE GREY) (15)
F19‑4-V3 DECAL(AEROLITE GREY) (11)
F20 TOOLS (1)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (9)
Motor (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Vodítko řetězu6WWV-060005-5003 |
Počet 1 | Cena 497 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky REAR SHOCK ABSORBER6KWV-060100-1000-M1 |
Počet 1 | Cena 14 340 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SHAFT, REAR SWING ARM6WWV-060001-5000 |
Počet 1 | Cena 808 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR SWING ARM SHAFT6WWV-060001-5001 |
Počet 1 | Cena 808 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000-10 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 4 | Cena 62,15 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NEEDLE BEARING HK221230403-02200 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LINER, REAR SWING ARM6WWV-060003-5000 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WASHER, REAR SWING ARM6WWV-060004-5000 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DUST CAP,SMALL6NT1-060003 |
Počet 6 | Cena 31,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT, REAR SHOCK ABSORBER6NT1-060001 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR FORK6KWV-060301-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LOCK NUT, CHAIN ADJUSTER6L30-060013 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ADJUSTABLE BOLT, CHAIN6L30-060002 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR FORK PANEL6KWV-060401-1000 |
Počet 1 | Cena 777 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 4 | Cena 15,54 Kč |
