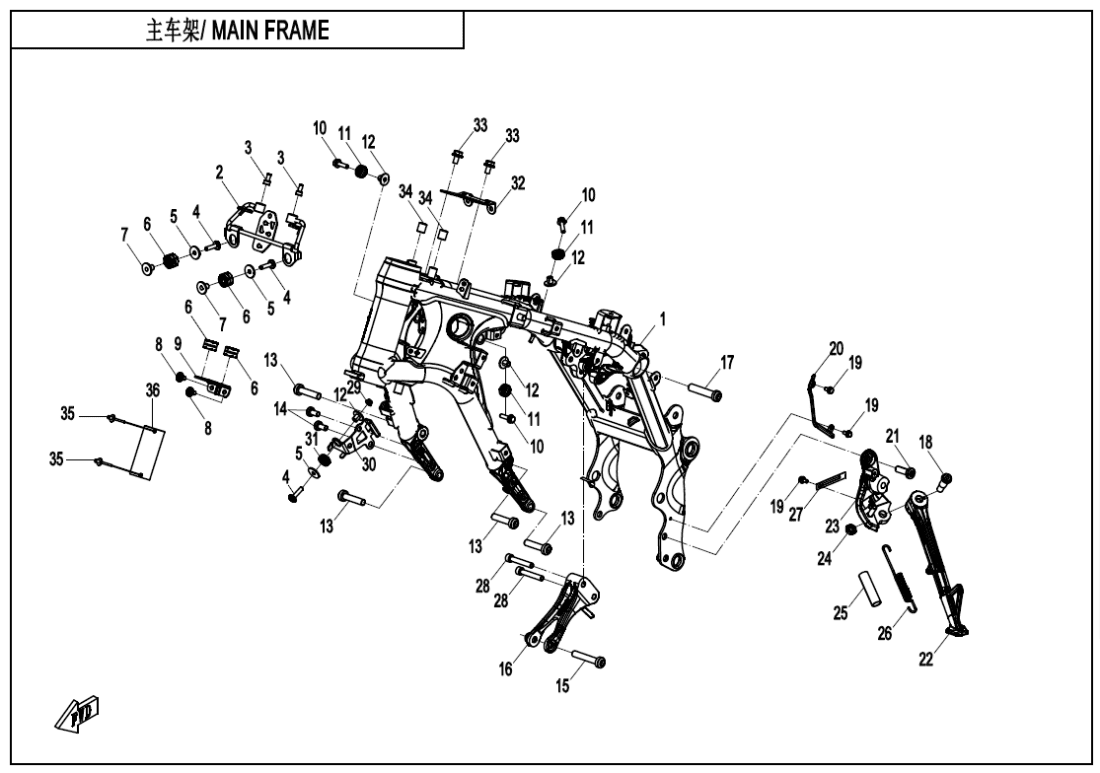

F03‑1 MAIN FRAME
F00 ENGINE FITTINGS (2)
F01‑A LOCK KIT (9)
F01‑B LOCK KIT(ADVANCED) (19)
F02 MUFFLER (19)
F03‑1 MAIN FRAME (39)
F03‑2 REAR FRAME (21)
F04‑1 PLASTICS1 (10)
F04‑2-A PLASTICS2 (6)
F04‑2-B PLASTICS2(ADVANCED) (13)
F04‑3 PLASTICS3 (23)
F04‑4 PLASTICS4 (17)
F04‑5 PLASTICS5 (21)
F04‑6 PLASTICS6 (27)
F04‑7 PLASTICS7 (17)
F05‑A FRONT SUSPENSION (25)
F05‑B FRONT SUSPENSION(ADVANCED) (29)
F06 REAR SUSPENSION (18)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (50)
F10‑A STEERING SYSTEM (26)
F10‑B STEERING SYSTEM(ADVANCED) (20)
F11 REAR WHEEL (20)
F12 FUEL TANK (16)
F13 SEAT ASSY (7)
F14 FOOTREST (58)
F15‑A ELECTRIC SYSTEM (44)
F15‑B ELECTRIC SYSTEM(ADVANCED) (43)
F16‑A LIGHTS (20)
F16‑B LIGHTS(ADVANCED) (25)
F17‑A DASHBOARD ASSY (5)
F17‑B DASHBOARD ASSY(ADVANCED) (9)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2 WARNING LABEL (4)
F19‑3-V1 DECAL(NEBULA BLACK) (15)
F19‑3-V2 DECAL(NEBULA BLACK) (15)
F19‑3-V3 DECAL(NEBULA BLACK) (11)
F19‑4-V1 DECAL(AEROLITE GREY) (15)
F19‑4-V2 DECAL(AEROLITE GREY) (15)
F19‑4-V3 DECAL(AEROLITE GREY) (11)
F20 TOOLS (1)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT FRAME ASSY6KWV-031000-1000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HEADLIGHT UPPER BRACKET6KWV-030050-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INNER HEX SCREW M6x256WWV-047002-5000 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RETAINER30301-060470 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky HEADLIGHT BRACKET SLEEVE6KWV-030003-1000 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BUSHING, T-TYPE6KM0-120010 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky HEADLIGHT LOWER BRACKET6KWV-030002-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DAMPING RUBBER MAT6KM#-181001-8001 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SCREW M10x456WWV-030011-5000 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX SCREW M8x166WWV-030013-5000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M10x606L30-030091 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ENGINE HANGING BRACKET6WWV-030009-5000 |
Počet 1 | Cena 1 626 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M12x606WWV-030018-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT, SIDE BRACKET6GU#-030008-6000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BRACKET, SIDE STAND SWITCH CABLE6WWV-030003-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky INNER HEX SCREW M10x306WWV-030017-5000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SIDE STAND6KWV-030001-1000 |
Počet 1 | Cena 2 236 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SIDE STAND6KWV-030001-1000-10 |
Počet 1 | Cena 2 236 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SIDE STAND BRACKET6KWV-030010-1000 |
Počet 1 | Cena 3 775 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Matice30208-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SPRING SLEEVE, SIDE BRACKET6L30-030071-10000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SPRING, SIDE BRACKET6L32-030050 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEX SCREW M8x5030102-080050110 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky NUT M630204-060870 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HORN BRACKET6KWV-030060-1000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RUBBER BUSHING6WWV-030019-5000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky ROLL-OVER SENSOR SEAT6KWV-030070-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky POWER LOCK BUSHING6KWV-030004-1000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BLIND RIVET30902-0401320 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky VIN PLATE6WWV-190012-5H00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky VIN PLATE6WWV-190012-5H01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky 6D SENSOR BRACKET6KWV-030020-1100 |
Počet 1 | Cena cena není stanovena | není skladem |
