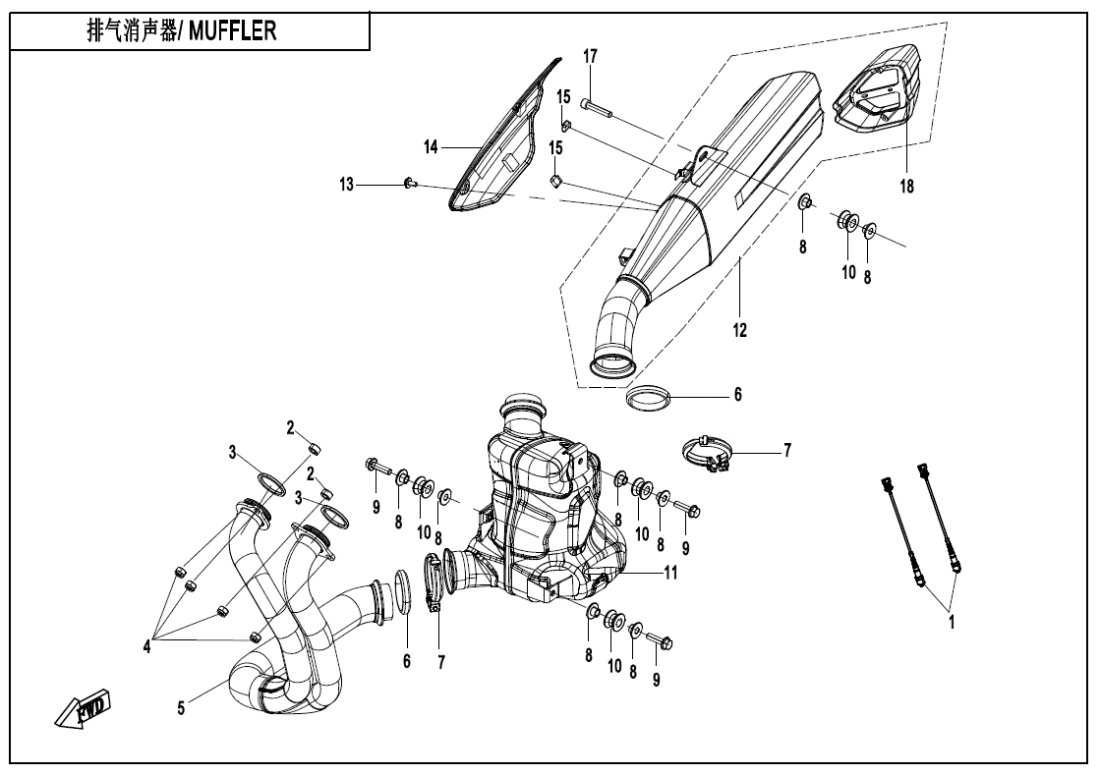

F02 MUFFLER
F00 ENGINE FITTINGS (2)
F01‑A LOCK KIT (9)
F01‑B LOCK KIT(ADVANCED) (19)
F02 MUFFLER (19)
F03‑1 MAIN FRAME (39)
F03‑2 REAR FRAME (21)
F04‑1 PLASTICS1 (10)
F04‑2-A PLASTICS2 (6)
F04‑2-B PLASTICS2(ADVANCED) (13)
F04‑3 PLASTICS3 (23)
F04‑4 PLASTICS4 (17)
F04‑5 PLASTICS5 (21)
F04‑6 PLASTICS6 (27)
F04‑7 PLASTICS7 (17)
F05‑A FRONT SUSPENSION (25)
F05‑B FRONT SUSPENSION(ADVANCED) (29)
F06 REAR SUSPENSION (18)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (50)
F10‑A STEERING SYSTEM (26)
F10‑B STEERING SYSTEM(ADVANCED) (20)
F11 REAR WHEEL (20)
F12 FUEL TANK (16)
F13 SEAT ASSY (7)
F14 FOOTREST (58)
F15‑A ELECTRIC SYSTEM (44)
F15‑B ELECTRIC SYSTEM(ADVANCED) (43)
F16‑A LIGHTS (20)
F16‑B LIGHTS(ADVANCED) (25)
F17‑A DASHBOARD ASSY (5)
F17‑B DASHBOARD ASSY(ADVANCED) (9)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2 WARNING LABEL (4)
F19‑3-V1 DECAL(NEBULA BLACK) (15)
F19‑3-V2 DECAL(NEBULA BLACK) (15)
F19‑3-V3 DECAL(NEBULA BLACK) (11)
F19‑4-V1 DECAL(AEROLITE GREY) (15)
F19‑4-V2 DECAL(AEROLITE GREY) (15)
F19‑4-V3 DECAL(AEROLITE GREY) (11)
F20 TOOLS (1)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 3 | Cena 2 730 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER SLEEVE, MUFFLER BODY6WWV-020003-5000 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky MUFFLER BODY ASSY6KWV-021300-1900 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR MUFFLER ASSY6KWV-021300-1001 |
Počet 1 | Cena 16 524 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR MUFFLER BODY ASSY6KWV-021300-1002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky MUFFLER GUARD6KWV-021001-1000 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TAIL GUARD ASSY6KWV-021370-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BUSHING, EXHAUST PORT6WWV-020001-5000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SEAL GASKET, EXHAUST6WWV-020004-5000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SELF-LOCKING NUT M8 CUK-51010086100 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky EXHAUST PIPE ASSY6WWV-021100-5H00 |
Počet 1 | Cena 7 826 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6L30-021001 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLAMPC63605058100 |
Počet 2 | Cena 566 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BUSHING, MUFFLER BODY6WWV-020002-5001 |
Počet 8 | Cena 43,56 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 3 | Cena 14,51 Kč |
