EU5+ (2026)

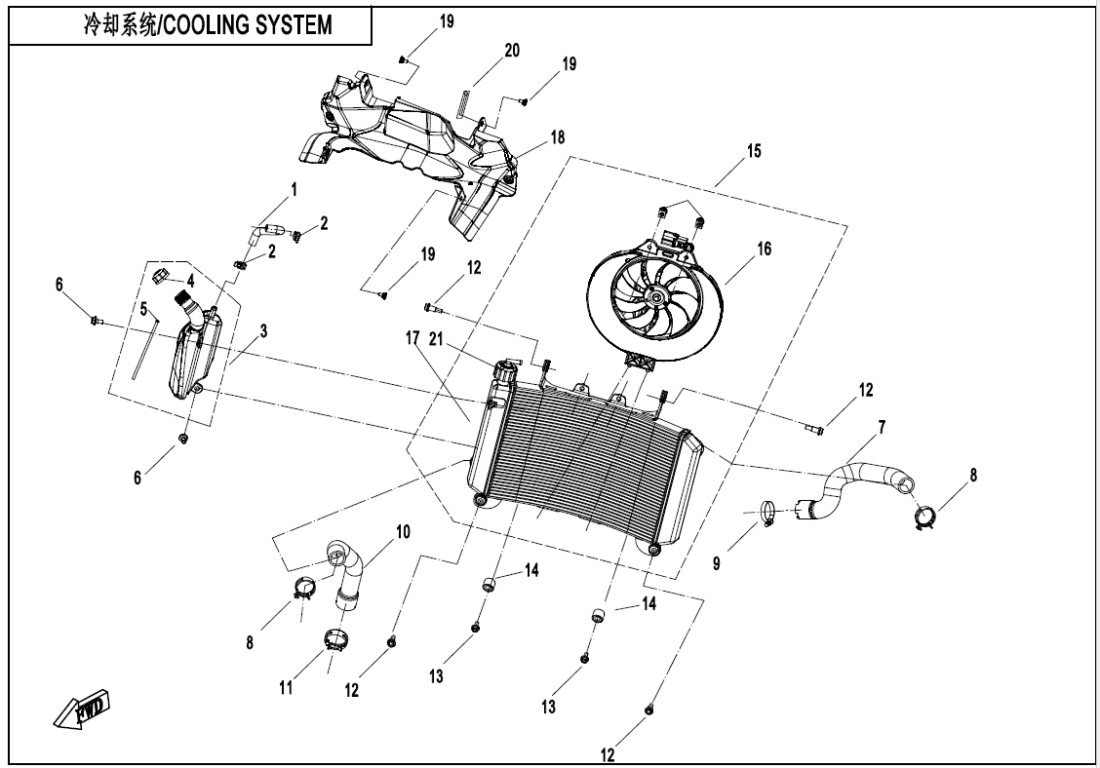

F18 COOLING SYSTEM
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(EXPLORE EDITION) (12)
F01‑A LOCK KIT(MECHANICAL LOCK) (7)
F02 MUFFLER (29)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (28)
F03‑3 REAR FRAME (13)
F03‑4-A SIDE STAND(SPORT) (5)
F03‑4-B SIDE STAND@^MIDDLE SUPPORTER(EXPLORE EDITION) (21)
F04‑1 PLASTICS1 (13)
F04‑2-A PLASTICS2(SPORT) (20)
F04‑2-B PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(EXPLORE EDITION) (14)
F04‑5 PLASTICS5 (31)
F04‑6 PLASTICS6 (10)
F04‑7-A PLASTICS7(SPORT) (24)
F04‑7-B PLASTICS7(EXPLORE EDITION) (26)
F05‑1 FRONT SUSPENSION (34)
F05‑2 FRONT SHOCK ABSORBER (14)
F06 REAR SUSPENSION (19)
F07‑A FRONT WHEEL(SPORT) (19)
F07‑B FRONT WHEEL(EXPLORE EDITION) (20)
F08 BRAKE SYSTEM (68)
F10‑A STEERING SYSTEM(SPORT) (24)
F10‑B STEERING SYSTEM(EXPLORE EDITION) (31)
F11‑A REAR WHEEL(SPORT) (26)
F11‑B REAR WHEEL(EXPLORE EDITION) (29)
F12 FUEL TANK (19)
F13‑A SEAT ASSY(SPORT) (12)
F13‑B SEAT ASSY(EXPLORE EDITION) (15)
F14 FOOTREST @^ REAR HANDRAIL (56)
F15‑1-A ELECTRIC SYSTEM(SPORT) (44)
F15‑1-B ELECTRIC SYSTEM(EXPLORE EDITION) (47)
F16‑A LIGHTS(SPORT) (21)
F16‑B LIGHTS(EXPLORE EDITION) (14)
F17‑A DASHBOARD ASSY(SPORT) (1)
F17‑B DASHBOARD ASSY(EXPLORE EDITION) (9)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (7)
F19‑2-V2 DECAL‑SPORT‑NEBULA BLACK (10)
F19‑3-V2 DECAL‑SPORT‑TWILIGHT BLUE (10)
F19‑4-V2 DECAL‑EXPLORE EDITION‑STARRY WHITE (10)
F19‑5-V2 DECAL‑EXPLORE EDITION‑GEM BLACK (10)
F19‑6 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK6WWV-180004-5000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RADIATOR WATER OUTLET HOSE6WWV-180002-5001 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP B386WWV-180007-5000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STEPPED SCREW M6x256WWV-180008-5000 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SILENTBLOC 20X15-M6X10-(1)C90705062000 |
Počet 2 | Cena 639 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RADIATOR FAN ASSY6WWV-181000-5001 |
Počet 1 | Cena 10 774 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FAN MOTOR ASSY6WWV-181010-5000 |
Počet 1 | Cena 6 514 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RADIATOR ASSY6WWV-181100-5001 |
Počet 1 | Cena 5 242 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR FENDER, RADIATOR6WWV-180005-5000 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky INNER HEX BOLT M5x125BWV-040017-5000 |
Počet 3 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CLAMP B12.530601-212530 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FILLER CAP ASSY6GUV-181010-6001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RESERVOIR TANK ASSY6WWV-180010-5000 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky RESERVOIR TANK CAP ASSY6KM#-180210-8000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky PIPE, RESERVOIR TANK6WWV-180011-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky WATER INLET PIPE, RADIATOR6WWV-180001-5000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CLAMP B326WWV-180006-5000 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky VARIABLE ONE-EAR CLAMP 36.1X7C0300000703600 |
Počet 1 | Cena 29,04 Kč | není skladem |
