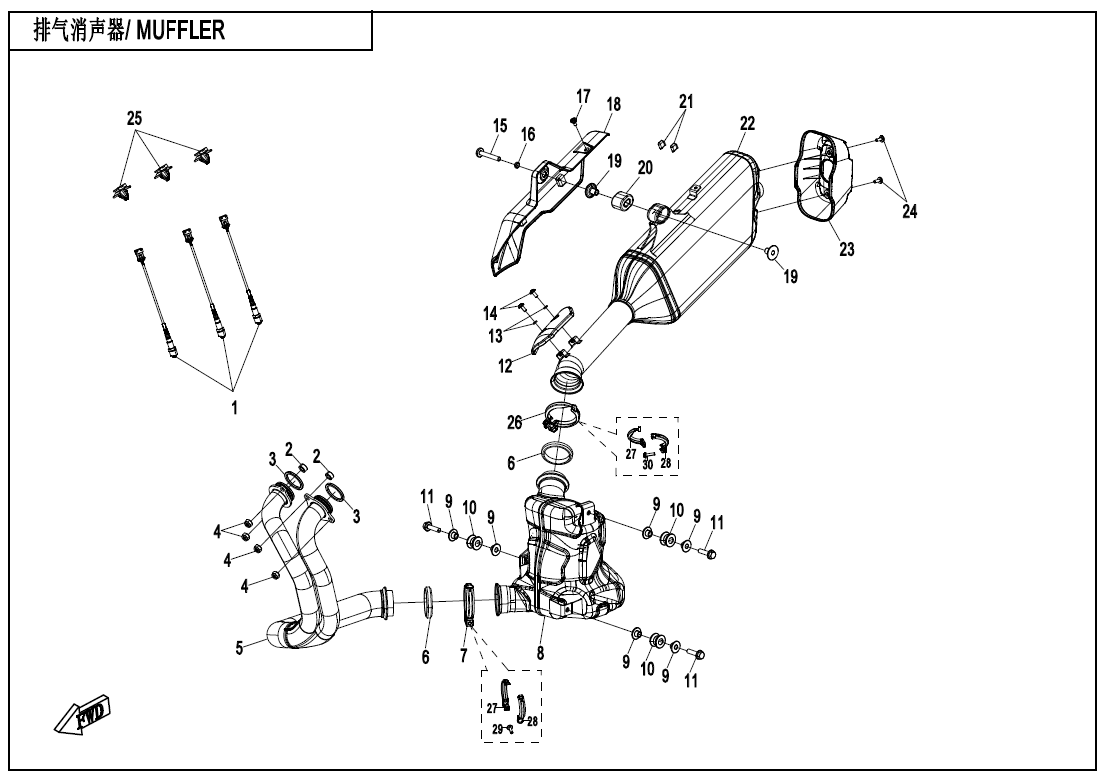

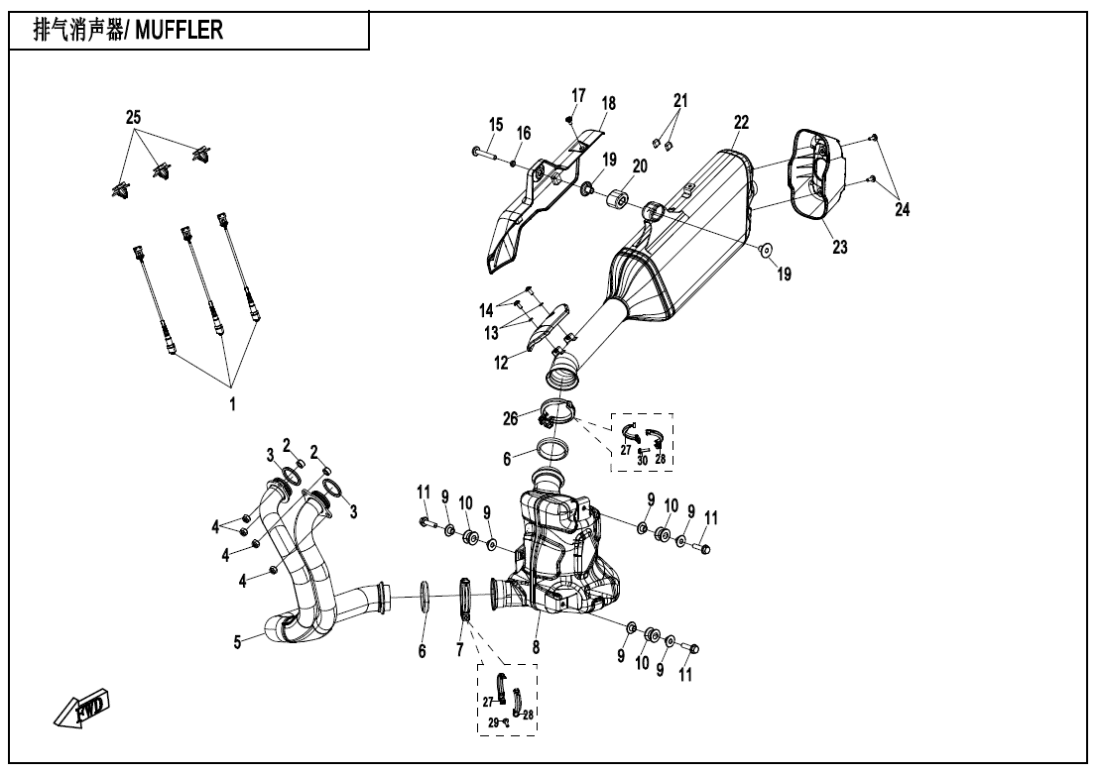

F02 MUFFLER
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(EXPLORE EDITION) (12)
F01‑A LOCK KIT(MECHANICAL LOCK) (7)
F02 MUFFLER (29)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (28)
F03‑3 REAR FRAME (13)
F03‑4-A SIDE STAND(SPORT) (5)
F03‑4-B SIDE STAND@^MIDDLE SUPPORTER(EXPLORE EDITION) (21)
F04‑1 PLASTICS1 (13)
F04‑2-A PLASTICS2(SPORT) (20)
F04‑2-B PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(EXPLORE EDITION) (14)
F04‑5 PLASTICS5 (31)
F04‑6 PLASTICS6 (10)
F04‑7-A PLASTICS7(SPORT) (24)
F04‑7-B PLASTICS7(EXPLORE EDITION) (26)
F05‑1 FRONT SUSPENSION (34)
F05‑2 FRONT SHOCK ABSORBER (14)
F06 REAR SUSPENSION (19)
F07‑A FRONT WHEEL(SPORT) (19)
F07‑B FRONT WHEEL(EXPLORE EDITION) (20)
F08 BRAKE SYSTEM (68)
F10‑A STEERING SYSTEM(SPORT) (24)
F10‑B STEERING SYSTEM(EXPLORE EDITION) (31)
F11‑A REAR WHEEL(SPORT) (26)
F11‑B REAR WHEEL(EXPLORE EDITION) (29)
F12 FUEL TANK (19)
F13‑A SEAT ASSY(SPORT) (12)
F13‑B SEAT ASSY(EXPLORE EDITION) (15)
F14 FOOTREST @^ REAR HANDRAIL (56)
F15‑1-A ELECTRIC SYSTEM(SPORT) (41)
F15‑1-B ELECTRIC SYSTEM(EXPLORE EDITION) (44)
F16‑A LIGHTS(SPORT) (21)
F16‑B LIGHTS(EXPLORE EDITION) (14)
F17‑A DASHBOARD ASSY(SPORT) (1)
F17‑B DASHBOARD ASSY(EXPLORE EDITION) (9)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (7)
F19‑2-V2 DECAL‑SPORT‑NEBULA BLACK (10)
F19‑3-V2 DECAL‑SPORT‑TWILIGHT BLUE (10)
F19‑4-V2 DECAL‑EXPLORE EDITION‑STARRY WHITE (10)
F19‑5-V2 DECAL‑EXPLORE EDITION‑GEM BLACK (10)
F19‑6 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 3 | Cena 2 921 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER SLEEVE, MUFFLER BODY6WWV-020003-5000 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR COVER, EXHAUST PIPE6WWV-021003-5000 |
Počet 1 | Cena 342 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30303-050000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX SCREW M5×126NTA-040202 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SCREW M8x526L30-020003 |
Počet 1 | Cena 171 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BUSHING, GUARD6WWV-021004-5000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky INNER HEX BOLT M5x125BWV-040017-5000 |
Počet 1 | Cena 15,54 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GUARD, MUFFLER6WWV-021001-5000 |
Počet 1 | Cena 373 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MUFFLER T-SHAPE BUSHINGC90705169000 |
Počet 2 | Cena 388 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BUSHING, EXHAUST PORT6WWV-020001-5000 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky DAMPING SLEEVE, MUFFLER6L30-020001 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky REAR MUFFLER BODY6WWV-021300-5001 |
Počet 1 | Cena 13 847 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR COVER, MUFFLER6WWV-021002-5000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CONNECTING CLASP6WWV-004101-5H01 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky EXHAUST CLAMP PART 2C63605058120 |
Počet 2 | Cena 171 Kč | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky EXHAUST CLAMP PART 1 CPL.C63605058030 |
Počet 2 | Cena 264 Kč | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky HH COLLAR SCREW M8X25C0000250802500 |
Počet 1 | Cena 435 Kč | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXHAUST GASKET 36.5x44.5x3.5C90705005000 |
Počet 2 | Cena 77,68 Kč | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HH COLLAR SCREW M8x27C0000250802700 |
Počet 1 | Cena 31,07 Kč | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SELF-LOCKING NUT M8 CUK-51010086100 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky EXHAUST PIPE ASSY6WWV-021100-5H00 |
Počet 1 | Cena 8 374 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6L30-021001 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLAMPC63605058100 |
Počet 1 | Cena 419 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky MUFFLER BODY ASSY6WWV-021300-5H00 |
Počet 1 | Cena 10 907 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BUSHING, MUFFLER BODY6WWV-020002-5001 |
Počet 6 | Cena 46,61 Kč |
