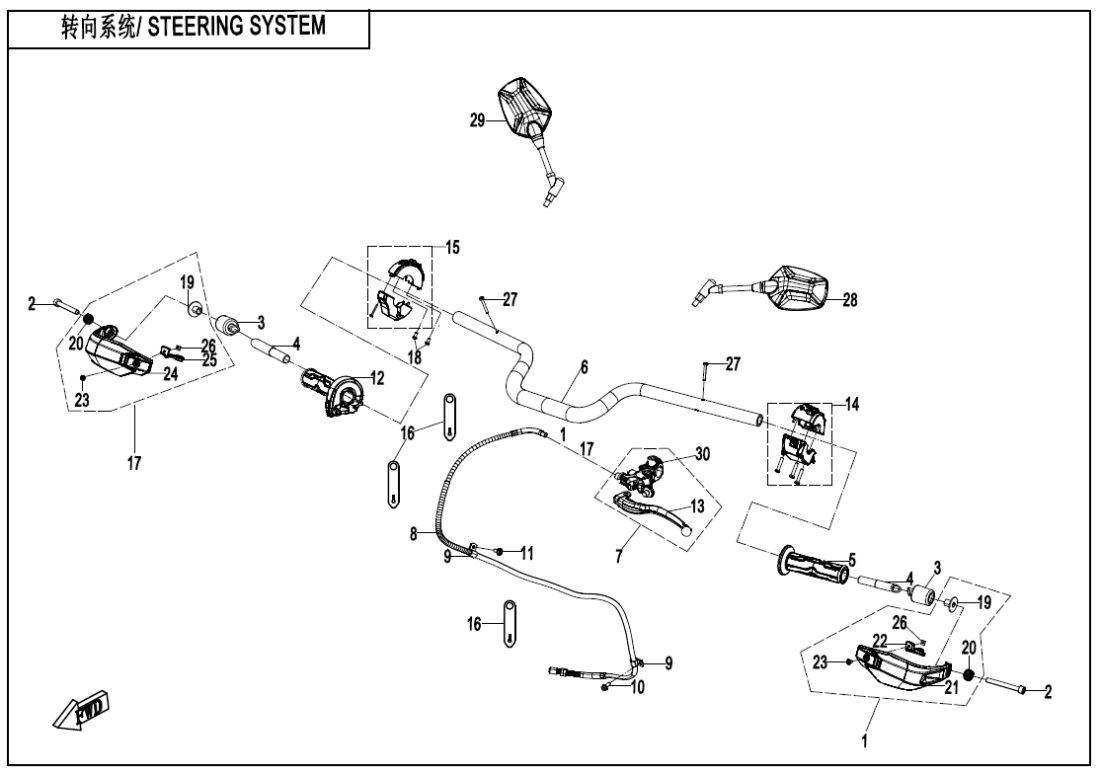

F10‑B STEERING SYSTEM(EXPLORE EDITION)
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(EXPLORE EDITION) (12)
F01‑A LOCK KIT(MECHANICAL LOCK) (7)
F01‑B LOCK KIT(SMART KEY) (12)
F02 MUFFLER (26)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4-A SIDE STAND(SPORT) (5)
F03‑4-B SIDE STAND@^MIDDLE SUPPORTER(EXPLORE EDITION) (21)
F04‑1 PLASTICS1 (13)
F04‑2-A PLASTICS2(SPORT) (20)
F04‑2-B PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(EXPLORE EDITION) (14)
F04‑5 PLASTICS5 (32)
F04‑6 PLASTICS6 (10)
F04‑7-A PLASTICS7(SPORT) (24)
F04‑7-B PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (35)
F06 REAR SUSPENSION (18)
F07‑A FRONT WHEEL(SPORT) (19)
F07‑B FRONT WHEEL(EXPLORE EDITION) (20)
F08 BRAKE SYSTEM (68)
F10‑A STEERING SYSTEM(SPORT) (25)
F10‑B STEERING SYSTEM(EXPLORE EDITION) (31)
F11‑A REAR WHEEL(SPORT) (25)
F11‑B REAR WHEEL(EXPLORE EDITION) (27)
F12 FUEL TANK (19)
F13‑A SEAT ASSY(SPORT) (12)
F13‑B SEAT ASSY(EXPLORE EDITION) (14)
F14 FOOTREST @^ REAR HANDRAIL (56)
F15‑1-A ELECTRIC SYSTEM(SPORT) (45)
F15‑1-B ELECTRIC SYSTEM(EXPLORE EDITION) (45)
F16‑A LIGHTS(SPORT) (21)
F16‑B LIGHTS(EXPLORE EDITION) (14)
F17‑A DASHBOARD ASSY(SPORT) (1)
F17‑B DASHBOARD ASSY(EXPLORE EDITION) (10)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-V1 DECAL‑SPORT‑NEBULA BLACK (14)
F19‑2-V2 DECAL‑SPORT‑NEBULA BLACK (10)
F19‑3-V1 DECAL‑SPORT‑TWILIGHT BLUE (14)
F19‑3-V2 DECAL‑SPORT‑TWILIGHT BLUE (10)
F19‑4-V1 DECAL‑EXPLORE EDITION‑STARRY WHITE (14)
F19‑4-V2 DECAL‑EXPLORE EDITION‑STARRY WHITE (10)
F19‑5-V1 DECAL‑EXPLORE EDITION‑GEM BLACK (14)
F19‑5-V2 DECAL‑EXPLORE EDITION‑GEM BLACK (10)
F19‑6 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LH HAND GUARD ASSY6WWV-0443A0 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky E-THROTTLE ASSY6L3V-100020-1000-M1 |
Počet 1 | Cena 6 621 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ELECTRICAL THROTTLE ASSY6L30-100020-10000 |
Počet 1 | Cena 6 679 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLUTCH LEVER6WWV-100201-5000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HANDLEBAR SWITCH, LH6WWV-166000-5A00 |
Počet 1 | Cena 7 362 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HANDLEBAR SWITCH, RH6WWV-167000-5A00 |
Počet 1 | Cena 3 557 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RH HAND GUARD ASSY6WWV-0444A0 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub (vrut)30137-250120010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SCREW M8x7030102-080070810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BUSH, HAND GUARD6NT1-100001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH HAND GUARD6WWV-044301-5000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BRACKET, LH HAND GUARD6WWV-044501-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RH HAND GUARD6WWV-044401-5000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BRACKET, RH HAND GUARD6WWV-044601-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky NUT M56KJ0-040402 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SCREW M4x3030105-040030410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky LH REAR VIEW MIRROR ASSY6WWV-200300-5001 |
Počet 1 | Cena 1 262 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RH REAR VIEW MIRROR ASSY6WWV-200400-5001 |
Počet 1 | Cena 1 262 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BALANCER6WWV-100001-5000 |
Počet 2 | Cena 348 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SWITCH KIT6GUV-100200-7002-20 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BALANCING WEIGHT 16WWV-100304-5000 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH HAND GRIP ASSY6L3V-100010-1000-M1 |
Počet 1 | Cena 2 889 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Řidítka6WWV-100100-5A01 |
Počet 1 | Cena 2 744 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLUTCH LEVER ASSY6WWV-100200-5003 |
Počet 1 | Cena 2 207 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CLUTCH CABLE6WWV-100600-5001 |
Počet 1 | Cena 523 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky WIRE CLIP, CLUTCH CABLE6WWV-100800-5000 |
Počet 2 | Cena 29,02 Kč |
