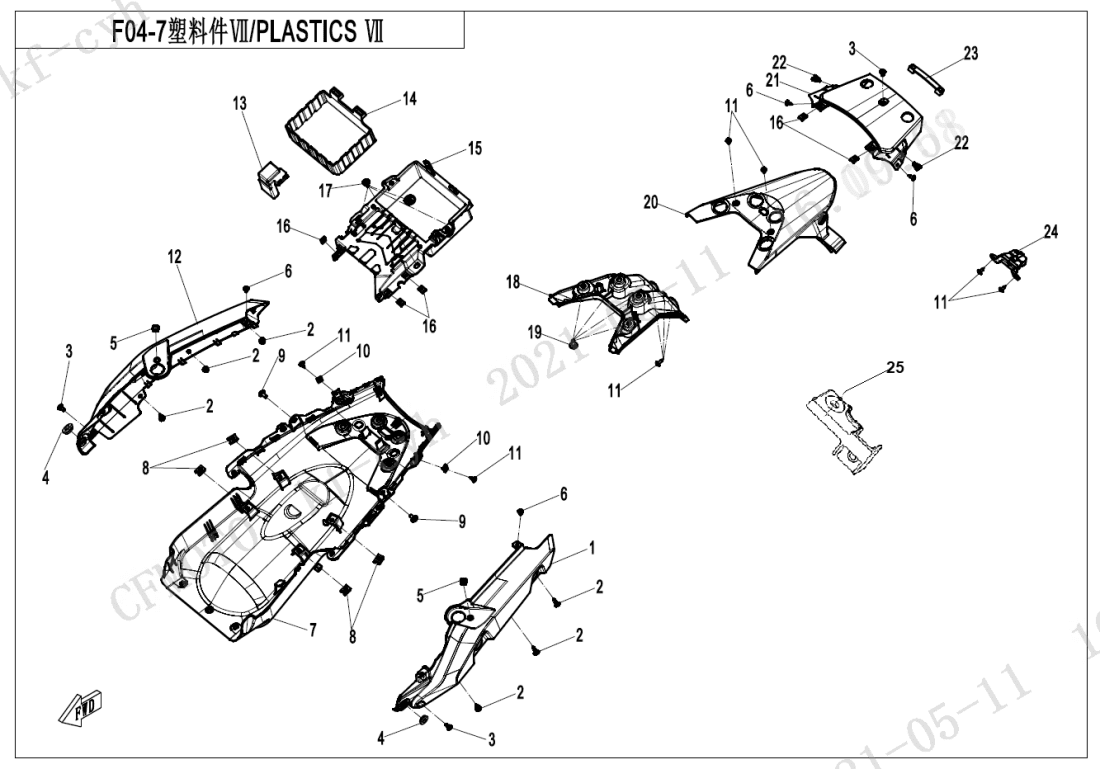

F04‑7-A PLASTICS7(SPORT)
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(EXPLORE EDITION) (12)
F01‑A LOCK KIT(MECHANICAL LOCK) (7)
F01‑B LOCK KIT(SMART KEY) (12)
F02 MUFFLER (26)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4-A SIDE STAND(SPORT) (5)
F03‑4-B SIDE STAND@^MIDDLE SUPPORTER(EXPLORE EDITION) (21)
F04‑1 PLASTICS1 (13)
F04‑2-A PLASTICS2(SPORT) (20)
F04‑2-B PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(EXPLORE EDITION) (14)
F04‑5 PLASTICS5 (32)
F04‑6 PLASTICS6 (10)
F04‑7-A PLASTICS7(SPORT) (24)
F04‑7-B PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (35)
F06 REAR SUSPENSION (18)
F07‑A FRONT WHEEL(SPORT) (19)
F07‑B FRONT WHEEL(EXPLORE EDITION) (20)
F08 BRAKE SYSTEM (68)
F10‑A STEERING SYSTEM(SPORT) (25)
F10‑B STEERING SYSTEM(EXPLORE EDITION) (31)
F11‑A REAR WHEEL(SPORT) (25)
F11‑B REAR WHEEL(EXPLORE EDITION) (27)
F12 FUEL TANK (19)
F13‑A SEAT ASSY(SPORT) (12)
F13‑B SEAT ASSY(EXPLORE EDITION) (14)
F14 FOOTREST @^ REAR HANDRAIL (56)
F15‑1-A ELECTRIC SYSTEM(SPORT) (45)
F15‑1-B ELECTRIC SYSTEM(EXPLORE EDITION) (45)
F16‑A LIGHTS(SPORT) (21)
F16‑B LIGHTS(EXPLORE EDITION) (14)
F17‑A DASHBOARD ASSY(SPORT) (1)
F17‑B DASHBOARD ASSY(EXPLORE EDITION) (10)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-V1 DECAL‑SPORT‑NEBULA BLACK (14)
F19‑2-V2 DECAL‑SPORT‑NEBULA BLACK (10)
F19‑3-V1 DECAL‑SPORT‑TWILIGHT BLUE (14)
F19‑3-V2 DECAL‑SPORT‑TWILIGHT BLUE (10)
F19‑4-V1 DECAL‑EXPLORE EDITION‑STARRY WHITE (14)
F19‑4-V2 DECAL‑EXPLORE EDITION‑STARRY WHITE (10)
F19‑5-V1 DECAL‑EXPLORE EDITION‑GEM BLACK (14)
F19‑5-V2 DECAL‑EXPLORE EDITION‑GEM BLACK (10)
F19‑6 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LH PANEL, TAIL LIGHT6WWV-043101-5000-0B800 |
Počet 1 | Cena 1 204 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-481130070 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH PANEL, TAIL LIGHT6WWV-043001-5000-0B800 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER BUSHING, AUXILIARY RELAY6WWV-045901-5000-10 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER MAT, BATTERY6WWV-043401-5000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BRACKET, ELECTRICAL PARTS6WWV-043301-5001 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SCREW M6×17.5 ARMY GREEN8030-040020-1000 Alternativy: 5BY0-000303 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REINFORCEMENT PLATE, REAR FENDER6WWV-042801-5000 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x168010-090005 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky PLASTIC SCREW8080-041130 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR FENDER6WWV-042601-5000 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky UPPER COVER, TAIL LIGHT6WWV-042901-5000 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLASP8080-000001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky HOOK RUBBER, TAIL LIGHT6WWV-043201-5000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BRACKET, LICENSE LIGHT6WWV-042701-5000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BRACKET, AUXILIARY RELAY6WWV-043310-5000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RUBBER6WWV-045801-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BASE PLATE, FRAME6WWV-042501-5001 |
Počet 1 | Cena 1 684 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 14,51 Kč |
