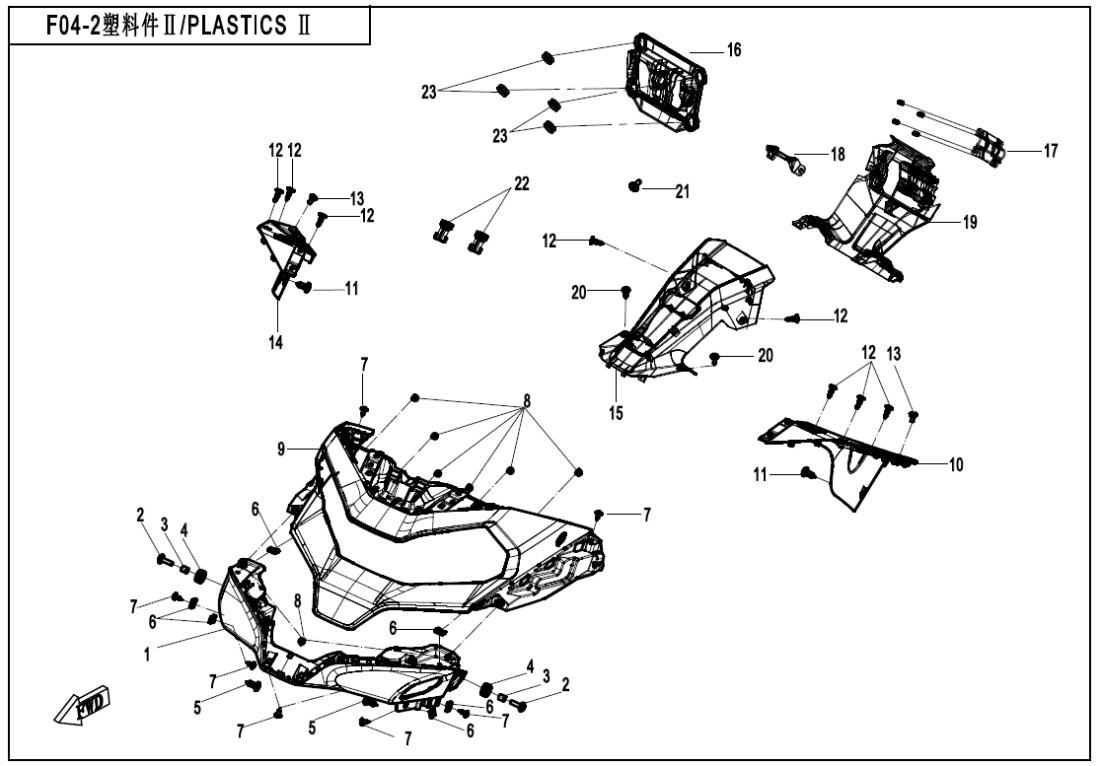

F04‑2-B PLASTICS2(EXPLORE EDITION)
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(EXPLORE EDITION) (12)
F01‑A LOCK KIT(MECHANICAL LOCK) (7)
F01‑B LOCK KIT(SMART KEY) (12)
F02 MUFFLER (26)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4-A SIDE STAND(SPORT) (5)
F03‑4-B SIDE STAND@^MIDDLE SUPPORTER(EXPLORE EDITION) (21)
F04‑1 PLASTICS1 (13)
F04‑2-A PLASTICS2(SPORT) (20)
F04‑2-B PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(EXPLORE EDITION) (14)
F04‑5 PLASTICS5 (32)
F04‑6 PLASTICS6 (10)
F04‑7-A PLASTICS7(SPORT) (24)
F04‑7-B PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (35)
F06 REAR SUSPENSION (18)
F07‑A FRONT WHEEL(SPORT) (19)
F07‑B FRONT WHEEL(EXPLORE EDITION) (20)
F08 BRAKE SYSTEM (68)
F10‑A STEERING SYSTEM(SPORT) (25)
F10‑B STEERING SYSTEM(EXPLORE EDITION) (31)
F11‑A REAR WHEEL(SPORT) (25)
F11‑B REAR WHEEL(EXPLORE EDITION) (27)
F12 FUEL TANK (19)
F13‑A SEAT ASSY(SPORT) (12)
F13‑B SEAT ASSY(EXPLORE EDITION) (14)
F14 FOOTREST @^ REAR HANDRAIL (56)
F15‑1-A ELECTRIC SYSTEM(SPORT) (45)
F15‑1-B ELECTRIC SYSTEM(EXPLORE EDITION) (45)
F16‑A LIGHTS(SPORT) (21)
F16‑B LIGHTS(EXPLORE EDITION) (14)
F17‑A DASHBOARD ASSY(SPORT) (1)
F17‑B DASHBOARD ASSY(EXPLORE EDITION) (10)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-V1 DECAL‑SPORT‑NEBULA BLACK (14)
F19‑2-V2 DECAL‑SPORT‑NEBULA BLACK (10)
F19‑3-V1 DECAL‑SPORT‑TWILIGHT BLUE (14)
F19‑3-V2 DECAL‑SPORT‑TWILIGHT BLUE (10)
F19‑4-V1 DECAL‑EXPLORE EDITION‑STARRY WHITE (14)
F19‑4-V2 DECAL‑EXPLORE EDITION‑STARRY WHITE (10)
F19‑5-V1 DECAL‑EXPLORE EDITION‑GEM BLACK (14)
F19‑5-V2 DECAL‑EXPLORE EDITION‑GEM BLACK (10)
F19‑6 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky HEADLIGHT LOWER COVER6WWV-040701-5000 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH INNER PLATE, HEADLIGHT COVER6WWV-040901-5000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLASTIC SCREW8080-041130 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH INNER PLATE, HEADLIGHT COVER6WWV-040801-5000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FRONT GUARD, DASHBOARD6WWV-040401-5A00 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ADAPTOR BRACKET, DASHBOARD6WWV-040501-5A00 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADAPTOR BRACKET COVER, DASHBOARD6WWV-040502-5A00 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SIGNAL RECEIVER BRACKET6WWV-040503-5A00 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR GUARD, DASHBOARD6WWV-040301-5A00 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SLEF-TAPPING SCREW30110-480190070 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky DASHBOARD BRACKET DAMPING6L3V-040308-4200 |
Počet 2 | Cena 2 280 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DASHBOARD RUBBER6KWV-040305-1100 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 10 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky HEADLIGHT COVER6WWV-040601-5001-0BM00 |
Počet 1 | Cena 7 841 Kč | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky HEADLIGHT COVER6WWV-040601-5001-0DJ00 |
Počet 1 | Cena 7 841 Kč |
