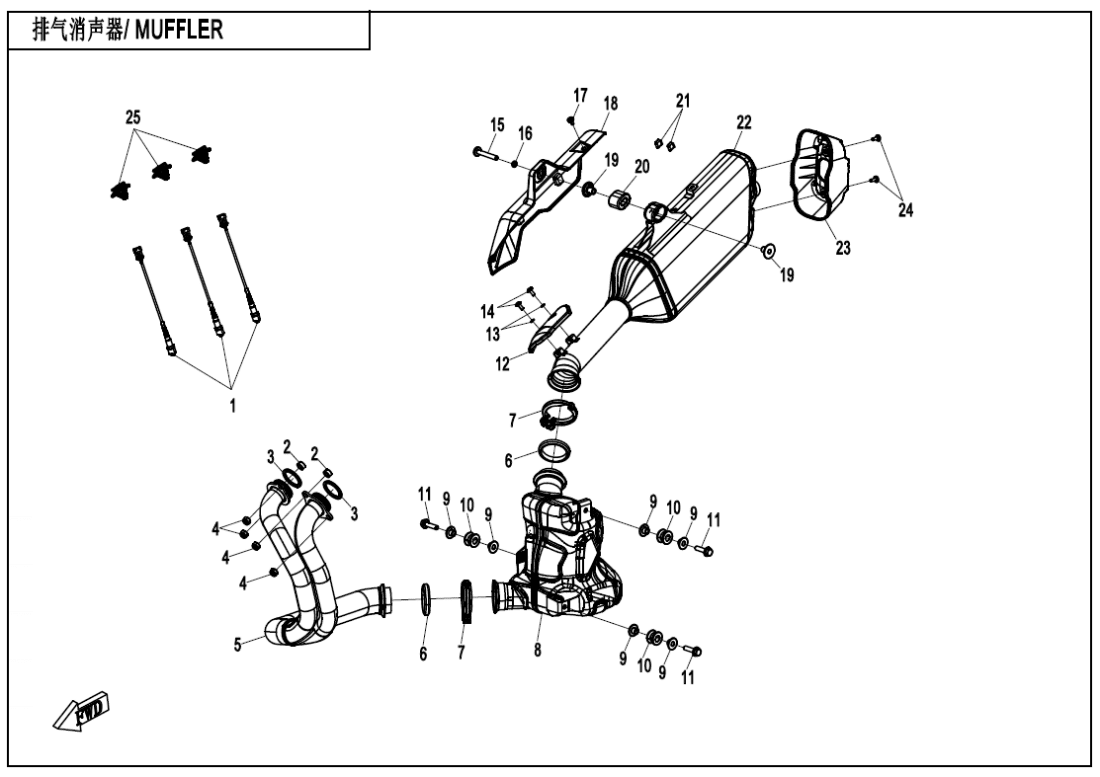

F02 MUFFLER
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(EXPLORE EDITION) (12)
F01‑A LOCK KIT(MECHANICAL LOCK) (7)
F01‑B LOCK KIT(SMART KEY) (12)
F02 MUFFLER (26)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4-A SIDE STAND(SPORT) (5)
F03‑4-B SIDE STAND@^MIDDLE SUPPORTER(EXPLORE EDITION) (21)
F04‑1 PLASTICS1 (13)
F04‑2-A PLASTICS2(SPORT) (20)
F04‑2-B PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(EXPLORE EDITION) (14)
F04‑5 PLASTICS5 (32)
F04‑6 PLASTICS6 (10)
F04‑7-A PLASTICS7(SPORT) (24)
F04‑7-B PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (35)
F06 REAR SUSPENSION (18)
F07‑A FRONT WHEEL(SPORT) (19)
F07‑B FRONT WHEEL(EXPLORE EDITION) (20)
F08 BRAKE SYSTEM (68)
F10‑A STEERING SYSTEM(SPORT) (25)
F10‑B STEERING SYSTEM(EXPLORE EDITION) (31)
F11‑A REAR WHEEL(SPORT) (25)
F11‑B REAR WHEEL(EXPLORE EDITION) (27)
F12 FUEL TANK (19)
F13‑A SEAT ASSY(SPORT) (12)
F13‑B SEAT ASSY(EXPLORE EDITION) (14)
F14 FOOTREST @^ REAR HANDRAIL (56)
F15‑1-A ELECTRIC SYSTEM(SPORT) (45)
F15‑1-B ELECTRIC SYSTEM(EXPLORE EDITION) (45)
F16‑A LIGHTS(SPORT) (21)
F16‑B LIGHTS(EXPLORE EDITION) (14)
F17‑A DASHBOARD ASSY(SPORT) (1)
F17‑B DASHBOARD ASSY(EXPLORE EDITION) (10)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-V1 DECAL‑SPORT‑NEBULA BLACK (14)
F19‑2-V2 DECAL‑SPORT‑NEBULA BLACK (10)
F19‑3-V1 DECAL‑SPORT‑TWILIGHT BLUE (14)
F19‑3-V2 DECAL‑SPORT‑TWILIGHT BLUE (10)
F19‑4-V1 DECAL‑EXPLORE EDITION‑STARRY WHITE (14)
F19‑4-V2 DECAL‑EXPLORE EDITION‑STARRY WHITE (10)
F19‑5-V1 DECAL‑EXPLORE EDITION‑GEM BLACK (14)
F19‑5-V2 DECAL‑EXPLORE EDITION‑GEM BLACK (10)
F19‑6 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 3 | Cena 2 730 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER SLEEVE, MUFFLER BODY6WWV-020003-5000 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR COVER, EXHAUST PIPE6WWV-021003-5000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30303-050000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX SCREW M5×126NTA-040202 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SCREW M8x526L30-020003 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BUSHING, GUARD6WWV-021004-5000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GUARD, MUFFLER6WWV-021001-5000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MUFFLER T-SHAPE BUSHINGC90705169000 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BUSHING, EXHAUST PORT6WWV-020001-5000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky DAMPING SLEEVE, MUFFLER6L30-020001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky REAR MUFFLER BODY6WWV-021300-5001 |
Počet 1 | Cena 12 941 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR COVER, MUFFLER6WWV-021002-5000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CONNECTING CLASP6WWV-004101-5H00 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CONNECTING CLASP6WWV-004101-5H01 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SEAL GASKET, EXHAUST6WWV-020004-5000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SELF-LOCKING NUT M8 CUK-51010086100 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky EXHAUST PIPE ASSY6WWV-021100-5H00 |
Počet 1 | Cena 7 826 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6L30-021001 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLAMPC63605058100 |
Počet 2 | Cena 566 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky MUFFLER BODY ASSY6WWV-021300-5H00 |
Počet 1 | Cena 10 193 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BUSHING, MUFFLER BODY6WWV-020002-5001 |
Počet 6 | Cena 43,56 Kč |
