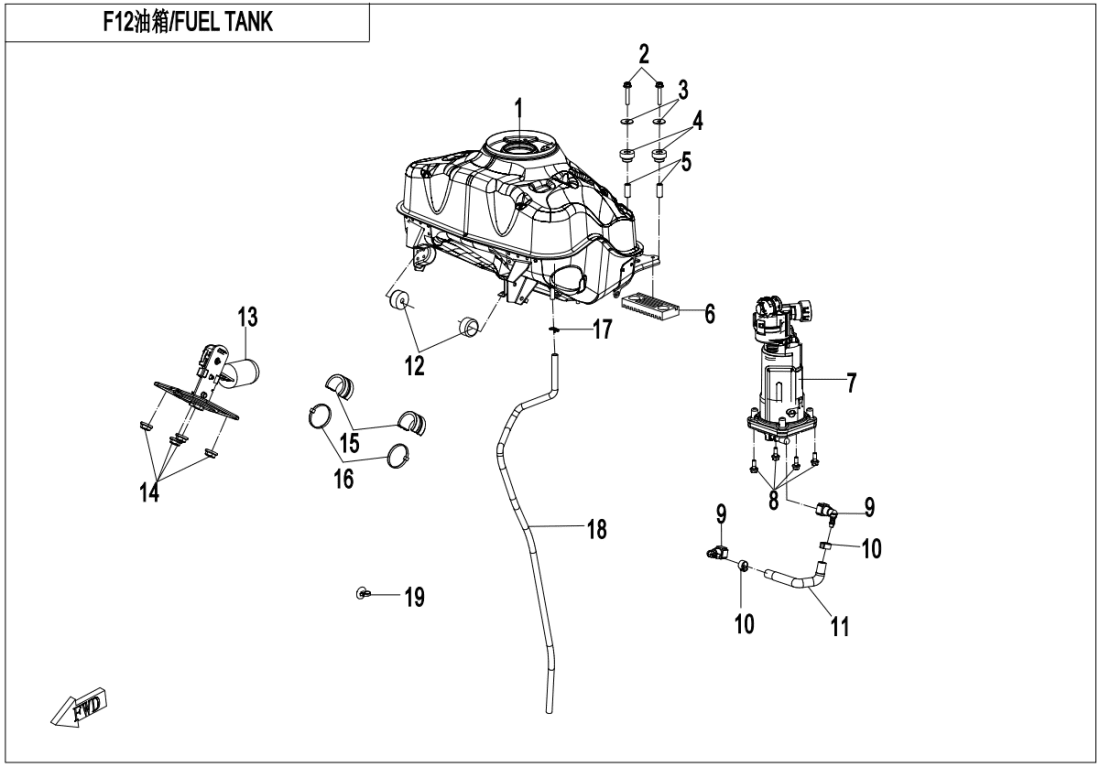

F12 FUEL TANK
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(TOURING) (12)
F01‑A LOCK KIT (8)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (27)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2 (20)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(TOURING) (12)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7 (24)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑A FRONT WHEEL(SPORT) (14)
F07‑B FRONT WHEEL(TOURING) (21)
F08 BRAKE SYSTEM (66)
F10‑A STEERING SYSTEM(SPORT) (24)
F10‑B STEERING SYSTEM(TOURING) (36)
F11‑A REAR WHEEL(SPORT) (19)
F11‑B REAR WHEEL(TOURING) (28)
F12 FUEL TANK (19)
F13‑A SEAT ASSY (12)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (58)
F15‑1-A ELECTRIC SYSTEM(SPORT) (48)
F15‑1-B ELECTRIC SYSTEM(TOURING) (48)
F16 LIGHTS (23)
F17 DASHBOARD ASSY (2)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 DECAL(SPORT‑TWILIGHT BLUE) (7)
F19‑3 DECAL(SPORT‑NEBULA BLACK) (7)
F19‑4 DECAL(TOURING‑TWILIGHT BLUE) (7)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑6 WARNING LABEL, FUEL FILLING PORT (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (14)
F25 FRONT BUMPER (7)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (3)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSY6WWV-121000-5000 |
Počet 1 | Cena 12 622 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP φ16.67020-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY6WWV-120010-5000 |
Počet 1 | Cena 522 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CUSHION MAT, FRONT FUEL TANKA000-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FUEL LEVEL SENSOR6WWV-170200-5002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SIDE RUBBER SLEEVE, FUEL TANK6L30-120001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FUEL PIPE, FUEL TANK6NQ0-120001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6x3530006-060035810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Podložka30301-060412 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CUSHION RUBBER WAHSER6NQ#-120004-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky MOUNTING BUSHING6NQ#-120002-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RUBBER DAMPER BLOCK6NQ#-120003-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FUEL PUMP6KWV-150900-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč |
