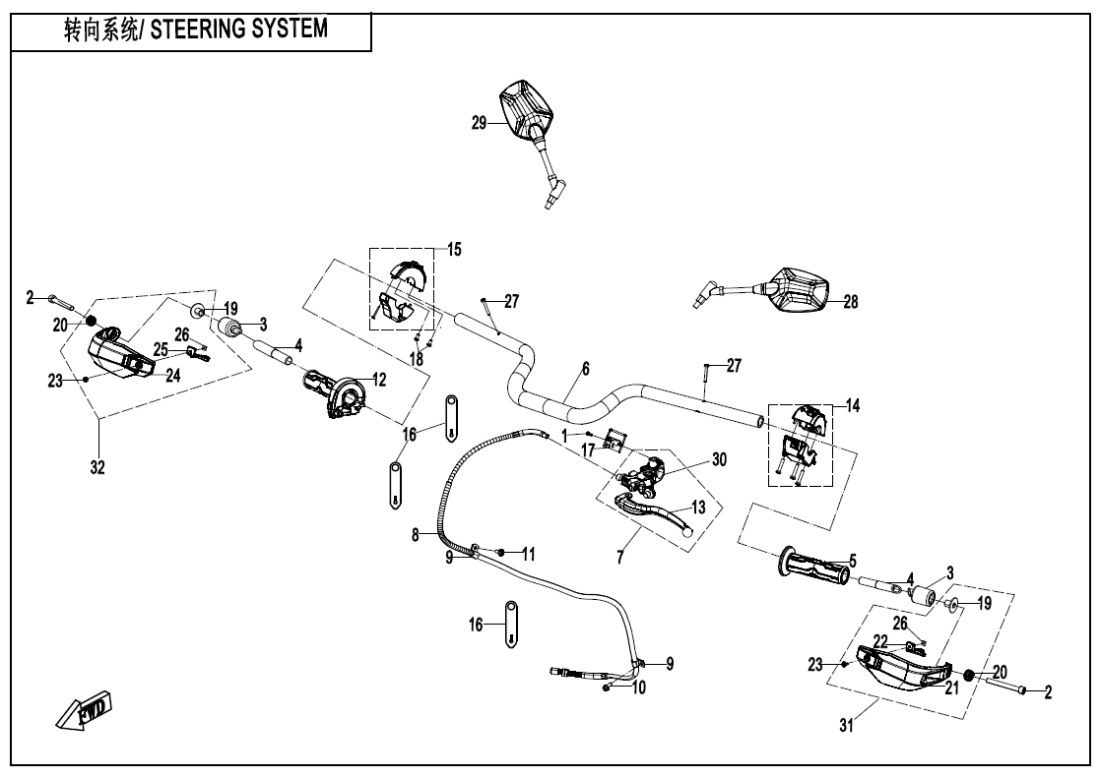

F10‑B STEERING SYSTEM(TOURING)
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(TOURING) (12)
F01‑A LOCK KIT (8)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (27)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2 (20)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(TOURING) (12)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7 (24)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑A FRONT WHEEL(SPORT) (14)
F07‑B FRONT WHEEL(TOURING) (21)
F08 BRAKE SYSTEM (66)
F10‑A STEERING SYSTEM(SPORT) (24)
F10‑B STEERING SYSTEM(TOURING) (36)
F11‑A REAR WHEEL(SPORT) (19)
F11‑B REAR WHEEL(TOURING) (28)
F12 FUEL TANK (19)
F13‑A SEAT ASSY (12)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (58)
F15‑1-A ELECTRIC SYSTEM(SPORT) (48)
F15‑1-B ELECTRIC SYSTEM(TOURING) (48)
F16 LIGHTS (23)
F17 DASHBOARD ASSY (2)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 DECAL(SPORT‑TWILIGHT BLUE) (7)
F19‑3 DECAL(SPORT‑NEBULA BLACK) (7)
F19‑4 DECAL(TOURING‑TWILIGHT BLUE) (7)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑6 WARNING LABEL, FUEL FILLING PORT (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (14)
F25 FRONT BUMPER (7)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (3)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub (vrut)30105-040008470 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ELECTRICAL THROTTLE ASSY6L30-100020-10000 |
Počet 1 | Cena 6 679 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky E-THROTTLE ASSY6L3V-100020-1000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky E-THROTTLE ASSY6L3V-100020-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLUTCH LEVER6WWV-100201-5000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HANDLEBAR SWITCH, LH6WWV-166000-5100 |
Počet 1 | Cena 4 410 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, RH6WWV-167000-5700 |
Počet 1 | Cena 2 307 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT FOG LIGHT SWITCH6WWV-160800-5000 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub (vrut)30137-250120010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SCREW M8x7030102-080070810 |
Počet 2 | Cena 29,02 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BUSH, HAND GUARD6NT1-100001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH HAND GUARD6WWV-044301-5000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BRACKET, LH HAND GUARD6WWV-044501-5000 |
Počet 1 | Cena 116 Kč | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RH HAND GUARD6WWV-044401-5000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BRACKET, RH HAND GUARD6WWV-044601-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky NUT M56KJ0-040402 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SCREW M4x3030105-040030410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky LH REAR VIEW MIRROR ASSY6WWV-200300-5001 |
Počet 1 | Cena 1 262 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RH REAR VIEW MIRROR ASSY6WWV-200400-5001 |
Počet 1 | Cena 1 262 Kč | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BALANCER6WWV-100001-5000 |
Počet 2 | Cena 348 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SWITCH KIT6GUV-100200-7002-20 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky LH HAND GUARD ASSY6WWV-0443A0 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RH HAND GUARD ASSY6WWV-0444A0 |
Počet 1 | Cena 624 Kč | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BALANCING WEIGHT 16WWV-100304-5000 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH GRIP ASSY6L30-100010-10000 |
Počet 1 | Cena 4 008 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH HAND GRIP ASSY6L3V-100010-1000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH GRIP ASSY6L3V-100010-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky HANDLEBAR PIPE6WWV-100100-5002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLUTCH LEVER ASSY6WWV-100200-5002 |
Počet 1 | Cena 5 155 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CLUTCH CABLE6WWV-100600-5001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky WIRE CLIP, CLUTCH CABLE6WWV-100800-5000 |
Počet 2 | Cena 29,02 Kč |
