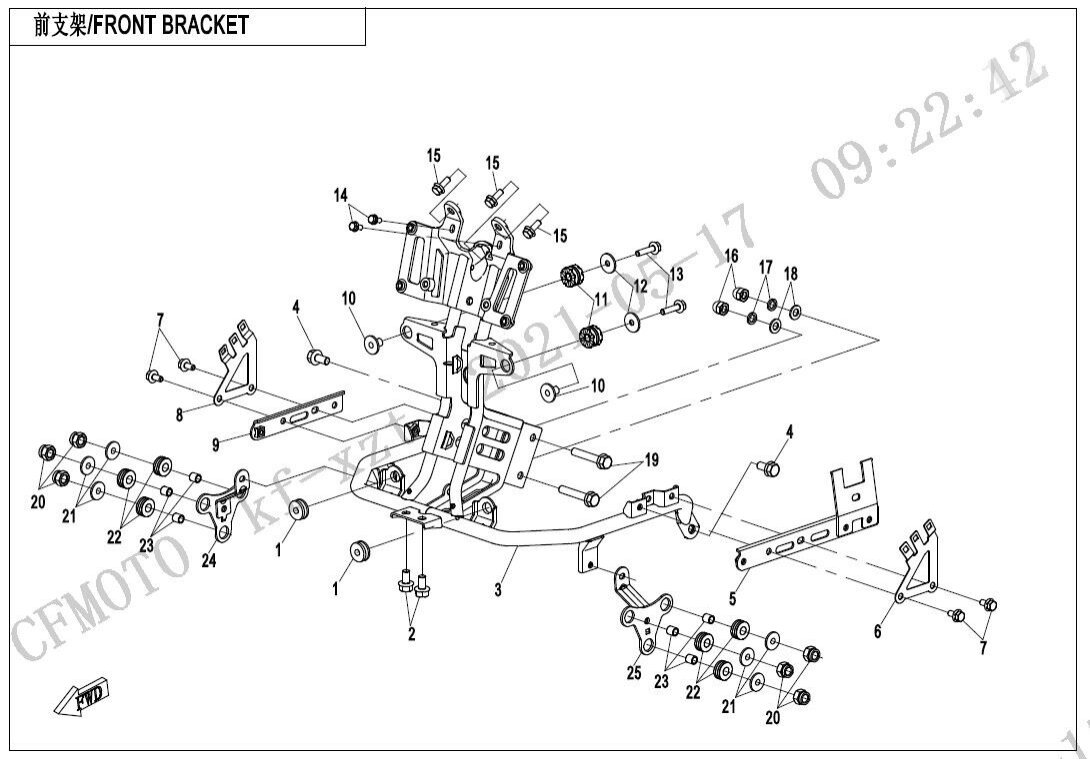

F03‑1 FRONT BRACKET
F00‑A ENGINE FITTINGS(SPORT) (2)
F00‑B ENGINE FITTINGS(TOURING) (12)
F01‑A LOCK KIT (8)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (27)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2 (20)
F04‑3 PLASTICS3 (16)
F04‑4-A PLASTICS4(SPORT) (9)
F04‑4-B PLASTICS4(TOURING) (12)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7 (24)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑A FRONT WHEEL(SPORT) (14)
F07‑B FRONT WHEEL(TOURING) (21)
F08 BRAKE SYSTEM (66)
F10‑A STEERING SYSTEM(SPORT) (24)
F10‑B STEERING SYSTEM(TOURING) (36)
F11‑A REAR WHEEL(SPORT) (19)
F11‑B REAR WHEEL(TOURING) (28)
F12 FUEL TANK (19)
F13‑A SEAT ASSY (12)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (58)
F15‑1-A ELECTRIC SYSTEM(SPORT) (48)
F15‑1-B ELECTRIC SYSTEM(TOURING) (48)
F16 LIGHTS (23)
F17 DASHBOARD ASSY (2)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 DECAL(SPORT‑TWILIGHT BLUE) (7)
F19‑3 DECAL(SPORT‑NEBULA BLACK) (7)
F19‑4 DECAL(TOURING‑TWILIGHT BLUE) (7)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑6 WARNING LABEL, FUEL FILLING PORT (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (14)
F25 FRONT BUMPER (7)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (3)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Podložka30301-060412 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M830206-080510 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RH BRACKET, FOG LIGHT6WWV-030700-5000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH BRACKET, FOG LIGHT6WWV-030600-5000 |
Počet 1 | Cena 203 Kč | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRONT FRAME ASSY6WWV-030300-5002 |
Počet 1 | Cena 8 465 Kč | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH CONNECTING BRACKET, FRONT BRACKET6WWV-030400-5000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH BRACKET, CONNECTORS6WWV-030110-5000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky RH BRACKET, CONNECTORS6WWV-030120-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky RH CONNECTING BRACKET, FRONT BRACKET6WWV-030500-5000 |
Počet 1 | Cena 131 Kč |
