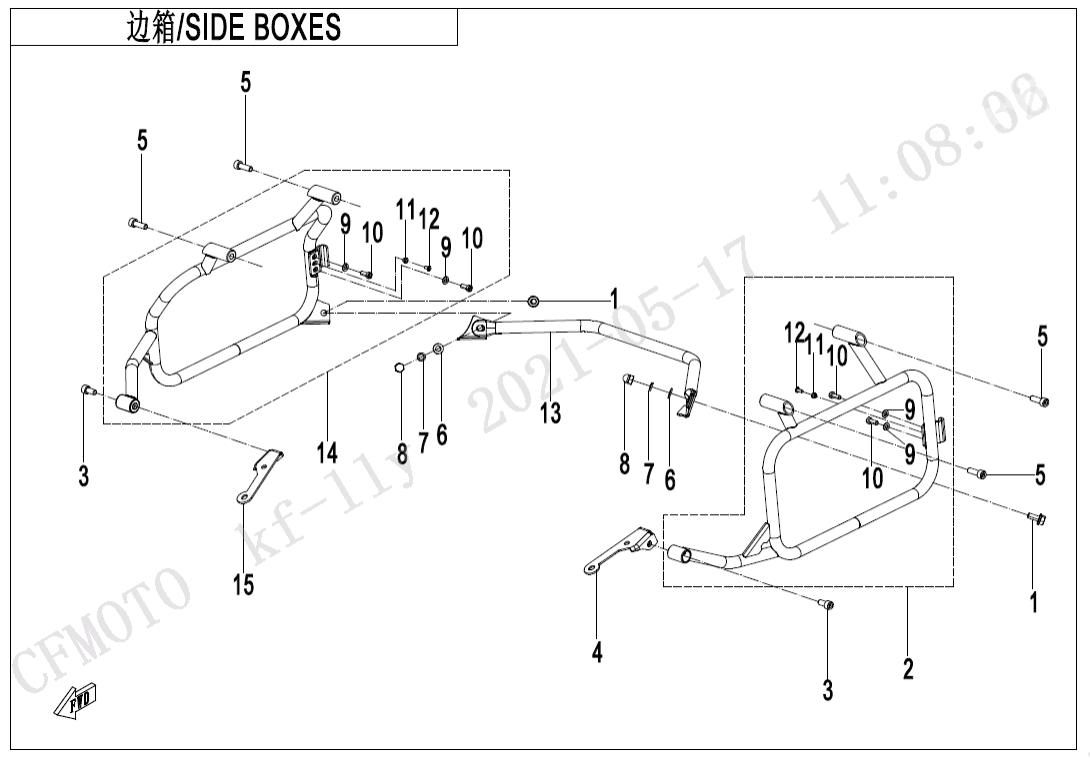

F22 SIDE BOX BRACKET
F00‑B ENGINE FITTINGS (12)
F01‑A LOCK KIT (7)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-B PLASTICS4 (14)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑C FRONT WHEEL(EXPLORE EDITION) (25)
F08 BRAKE SYSTEM (65)
F10‑C STEERING SYSTEM(EXPLORE EDITION) (30)
F11‑C REAR WHEEL(EXPLORE EDITION) (32)
F12 FUEL TANK (19)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (57)
F15‑1-C ELECTRIC SYSTEM(EXPLORE EDITION) (43)
F16 LIGHTS (16)
F17‑C DASHBOARD ASSY(EXPLORE EDITION) (19)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 WARNING DECAL KITS (2)
F19‑3 DECAL(EXPLORE EDITION‑STARRY WHITE) (9)
F19‑4 DECAL(EXPLORE EDITION‑GEM BLACK) (9)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub (vrut)6WWV-221000-5000-21 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky T-TYPE BUSHING M6x146WWV-221000-5000-22 |
Počet 2 | Cena 72,60 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BLIND RIVET 4x126WWV-221000-5000-23 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CONNECTING ROD, SIDE BOX BRACKET6WWV-220300-5000-0VQ00 |
Počet 1 | Cena 2 873 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH ASSY, SIDE BOX BRACKET6WWV-222000-5001-0VQ00 |
Počet 1 | Cena 3 878 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH FRONT SEAT, SIDE BOX BRACKET6WWV-030900-5000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LH ASSY, SIDE BOX BRACKET6WWV-221000-5001-0VQ00 |
Počet 1 | Cena 3 878 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX BOLT30102-080016810 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky LH FRONT SEAT, SIDE BOX BRACKET6WWV-030800-5000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Šroub (vrut)30102-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky NUT M830206-080510 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Podložka6WWV-221000-5000-20 |
Počet 4 | Cena 14,52 Kč |
