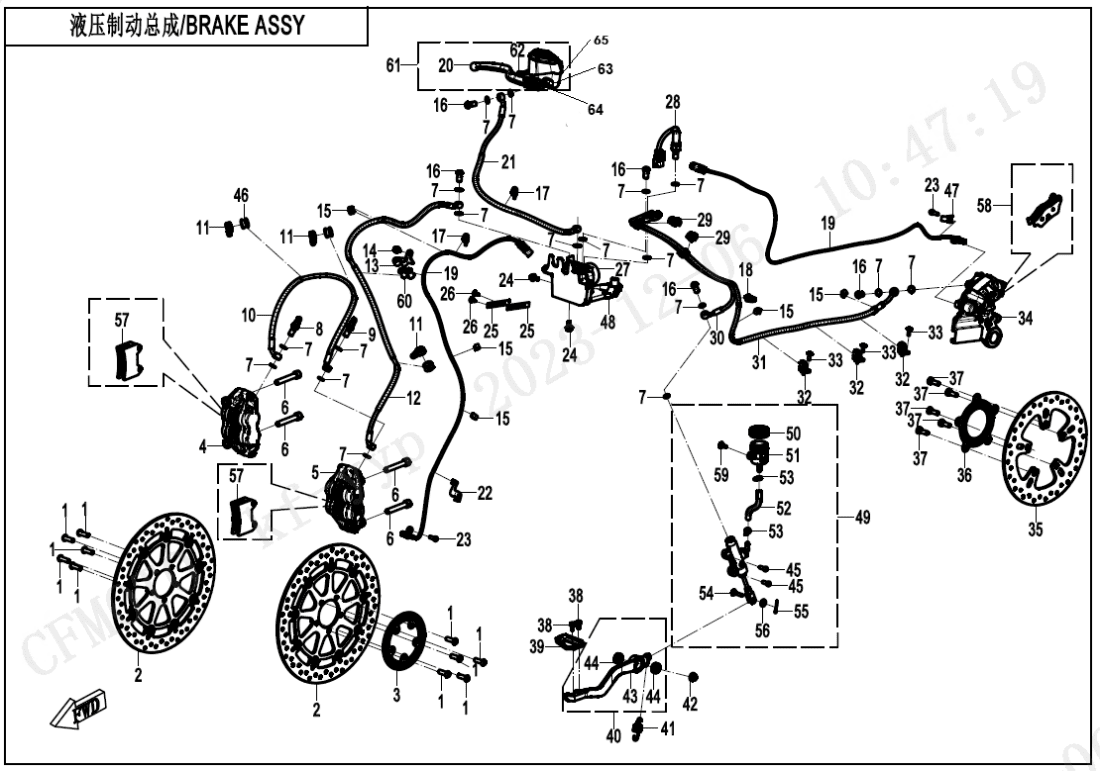

F08 BRAKE SYSTEM
F00‑B ENGINE FITTINGS (12)
F01‑A LOCK KIT (7)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-B PLASTICS4 (14)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑C FRONT WHEEL(EXPLORE EDITION) (25)
F08 BRAKE SYSTEM (65)
F10‑C STEERING SYSTEM(EXPLORE EDITION) (30)
F11‑C REAR WHEEL(EXPLORE EDITION) (32)
F12 FUEL TANK (19)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (57)
F15‑1-C ELECTRIC SYSTEM(EXPLORE EDITION) (43)
F16 LIGHTS (16)
F17‑C DASHBOARD ASSY(EXPLORE EDITION) (19)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 WARNING DECAL KITS (2)
F19‑3 DECAL(EXPLORE EDITION‑STARRY WHITE) (9)
F19‑4 DECAL(EXPLORE EDITION‑GEM BLACK) (9)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FIXED BOLT, BRAKE DISCC90709062000 |
Počet 10 | Cena 261 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOWER FLUID HOSE, FRONT BRAKE6WWV-081030-5000-M1 |
Počet 1 | Cena 2 541 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FLUID INLET PIPE, FRONT BRAKE6WWV-081020-5000-M1 |
Počet 1 | Cena 3 383 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WIRE CLIP 1, FRONT BRAKE FLUID HOSE6WWV-080003-5000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLIP, BRAKE HOSE6KJ0-080003-00001 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BANJO BOLT26GU#-081000-6000-23 |
Počet 5 | Cena 319 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SPEED SENSOR, FRONT WHEEL6L30-080020 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT BRAKE DISC ASSY6L30-080010 |
Počet 2 | Cena 4 454 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LEVER6GU#-080110-6000-39 |
Počet 1 | Cena 1 583 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FRONT BRAKE FLUID OUTLET HOSE6WWV-081010-5000-M1 |
Počet 1 | Cena 2 698 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE CLIP, RPM SENSOR6WWV-080007-5000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330118-480130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky MSC CONROLLER6WWV-081400-5100 |
Počet 1 | Cena 43 313 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SWITCH, BRAKE LIGHT6KWV-081070-1001-M1 |
Počet 1 | Cena 668 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky WIRE CLIP 2, BRAKE FLUID HOSE6L30-080006 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky GEAR RING, FRONT WHEEL6L30-080003 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FLUID OUTLET PIPE, REAR BRAKE6WWV-081050-5000-M1 |
Počet 1 | Cena 2 278 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6WWV-081040-5000-M1 |
Počet 1 | Cena 4 831 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky WIRE CLIP 1, BRAKE FLUID HOSE6L30-080005 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky REAR BRAKE CALIPER6WWV-081600-5002 |
Počet 1 | Cena 15 101 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky REAR BRAKE DISC6GU#-090001-6000-M1 |
Počet 1 | Cena 1 494 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 5 | Cena 43,52 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Šroub30006-050012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky FOOTREST BRACKET6WWV-081402-5000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FRONT RH BRAKE CALIPER6WWV-081200-5001 |
Počet 1 | Cena 14 418 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky REAR BRAKE PEDAL6WWV-081401-5000 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky RETURN SPRING6WWV-080005-5000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky REAR BRAKE PEDAL6WWV-081401-5000-20 |
Počet 1 | Cena 1 146 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky BEARING 8x22x730400-00880 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky SCREW M6x2230102-060022810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky RUBBER OIL HOSE CLIP6KM#-080002-8000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky WIRE CLIP, REAR SPEED SENSOR6WWV-080002-5000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky ABS NYLON BRACKET6WWV-080009-5000 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky REAR BRAKE MASTER CYLINDER ASSY6WWV-081300-5000 |
Počet 1 | Cena 5 542 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FRONT LH BRAKE CALIPER ASSY6GUV-081100-6002 |
Počet 1 | Cena 13 155 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky CAP, BRAKE FLUID RESERVOIR6WWV-081300-5000-22 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky FLUID RESERVOIR6KM0-091204 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky FLUID RESERVOIR HOSE6WWV-081300-5000-21 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky CLIP, FUEL HOSE6GU#-081300-6000-24 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 54 |
Název součástky Kód součástky PIN SHAFTA000-080216-2000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 55 |
Název součástky Kód součástky PINA000-080233-2000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky WASHER 8A000-080234-2000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 57 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY6GUV-0811A0-6000 |
Počet 2 | Cena 2 374 Kč | |
|
Číslo na výkresu 58 |
Název součástky Kód součástky REAR BRAKE PAD ASSY6WWV-0816A0-5000 |
Počet 1 | Cena 2 658 Kč | |
|
Číslo na výkresu 59 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 60 |
Název součástky Kód součástky RUBBER OIL HOSE CLIP 16KM#-080003-8100 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 61 |
Název součástky Kód součástky MASTER CYLINDER, FRONT BRAKE6WWV-080110-5000 |
Počet 1 | Cena 12 781 Kč | |
|
Číslo na výkresu 62 |
Název součástky Kód součástky SWITCH6WWV-080110-5000-38 |
Počet 1 | Cena 1 220 Kč | není skladem |
|
Číslo na výkresu 63 |
Název součástky Kód součástky COVERA000-080126-2000 |
Počet 1 | Cena 494 Kč | není skladem |
|
Číslo na výkresu 64 |
Název součástky Kód součástky GASKET6WWV-080110-5000-40 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 65 |
Název součástky Kód součástky SCREWA000-080135-2000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 19 | Cena 116 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BANJO BOLT 16GU#-081000-6000-22 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BANJO BOLT, LONG6WWV-080006-5001-M1 |
Počet 1 | Cena 363 Kč |
