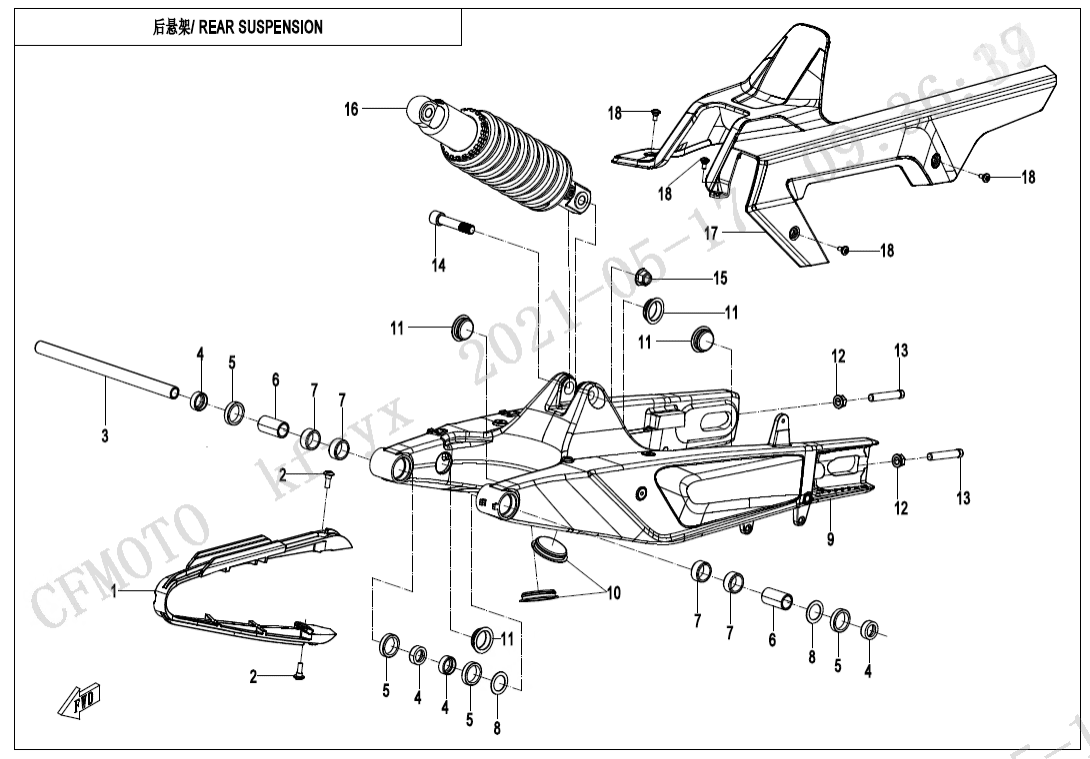

F06 REAR SUSPENSION
F00‑B ENGINE FITTINGS (12)
F01‑A LOCK KIT (7)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-B PLASTICS4 (14)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑C FRONT WHEEL(EXPLORE EDITION) (25)
F08 BRAKE SYSTEM (65)
F10‑C STEERING SYSTEM(EXPLORE EDITION) (30)
F11‑C REAR WHEEL(EXPLORE EDITION) (32)
F12 FUEL TANK (19)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (57)
F15‑1-C ELECTRIC SYSTEM(EXPLORE EDITION) (42)
F16 LIGHTS (16)
F17‑C DASHBOARD ASSY(EXPLORE EDITION) (19)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 WARNING DECAL KITS (2)
F19‑3 DECAL(EXPLORE EDITION‑STARRY WHITE) (9)
F19‑4 DECAL(EXPLORE EDITION‑GEM BLACK) (9)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Vodítko řetězu6WWV-060005-5003 |
Počet 1 | Cena 497 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DUST CAP,BIG6NT1-060002 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DUST CAP,SMALL6NT1-060003 |
Počet 6 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LOCK NUT, CHAIN ADJUSTER6L30-060013 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky ADJUSTABLE BOLT, CHAIN6L30-060002 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT, REAR SHOCK ABSORBER6NT1-060001 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR_SHOCK_ABSORBER6WWV-060100-5001-M1 |
Počet 1 | Cena 15 381 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SPROCKET GUARD6WWV-060008-5001 |
Počet 1 | Cena 684 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky REAR SWING ARM SHAFT6WWV-060001-5001 |
Počet 1 | Cena 808 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 4 | Cena 62,15 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000-10 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LINER, REAR SWING ARM6WWV-060003-5000 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky NEEDLE BEARING HK221230403-02200 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky WASHER, REAR SWING ARM6WWV-060004-5000 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky REAR FORK6WWV-060301-5004 |
Počet 1 | Cena 18 255 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky REAR FORK6WWV-060301-5005 |
Počet 1 | Cena 16 950 Kč |
